金属麦加尼卡传感安装支座结构设计

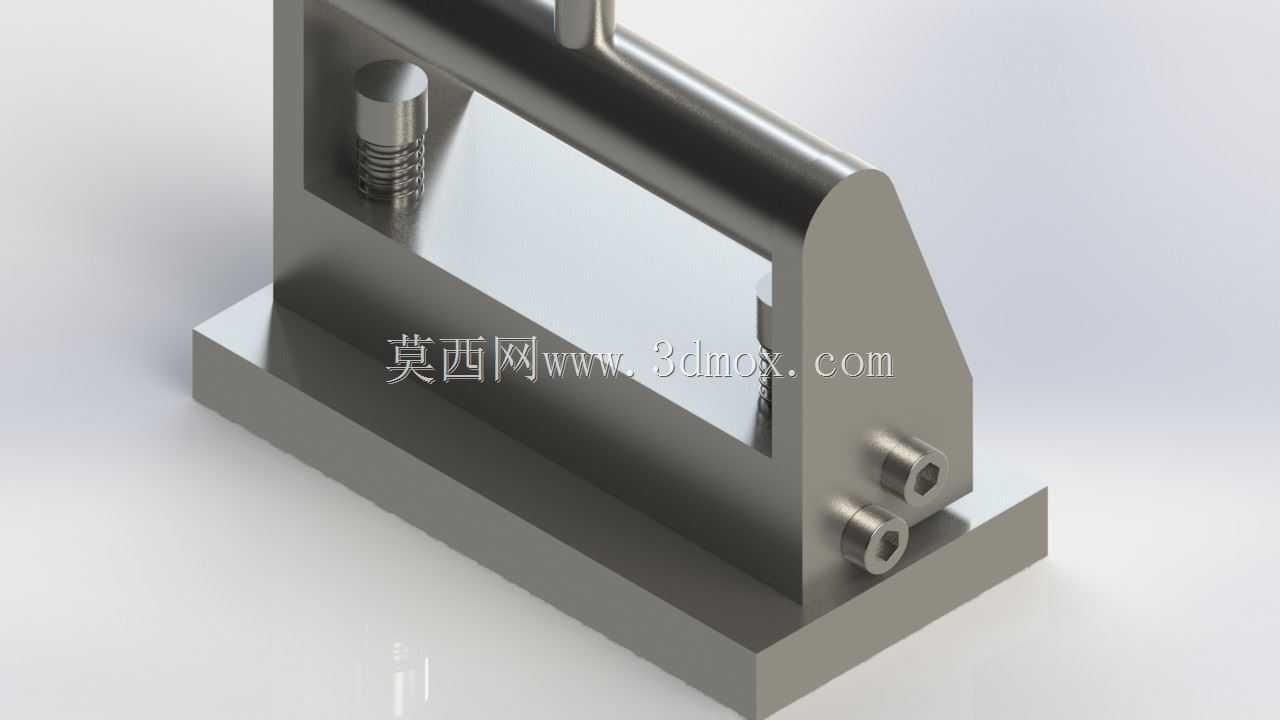

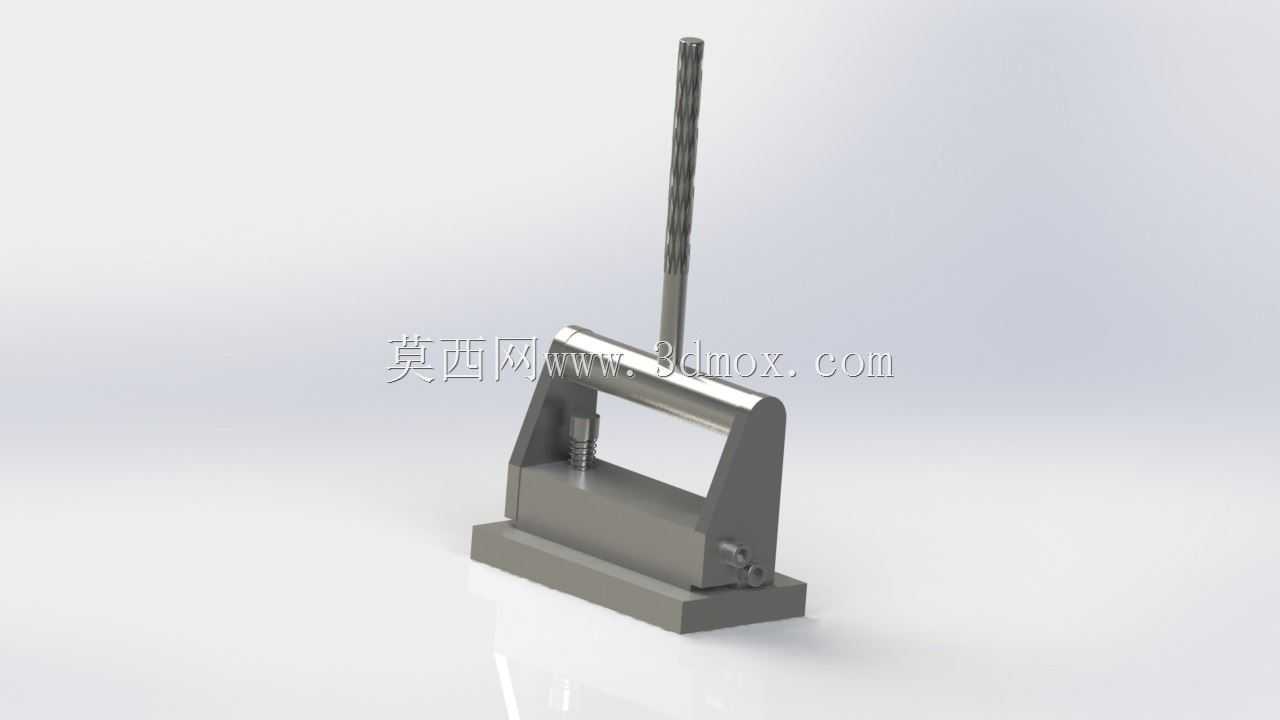

　　该金属构件主要面向工业现场传感检测单元的刚性安装需求，常见于自动化产线定位工位、小型试验台架以及设备状态监测点，用于为检测元件提供稳定的支撑基准，减少设备运行振动对检测信号的干扰。构件整体采用一体式折弯与机加结合的成型思路，底部为平整安装基面，可通过紧固件直接固定在型材台面或设备立面上；两侧立板向上延伸并形成拱形顶部连接结构，既保证支撑高度，又通过封闭轮廓提升整体抗扭刚度。顶部预留的竖向孔位可用于穿装调节杆或压紧元件，配合内置弹簧结构实现预紧与缓冲，在装夹或抵靠检测对象时能够提供持续的弹性压力，避免硬接触造成工件表面损伤。立板侧面设置的两组横向孔位具备安装拓展能力，可根据实际检测需求安装接近开关、微型位移传感器或定位销，

　　孔位的同轴度在建模阶段已按装配关系做约束，减少后期现场配作工作量。从安装边界看，底部矩形基面决定了构件的最小占地空间，设计时需在安装面预留对应螺栓过孔及扳手操作空间；整体高度方向需避让周边运动部件，尤其在带有往复机构的设备中，要确认顶部调节螺钉的最大伸出量不会与运动轨迹发生干涉。构件的受力路径较为清晰，外部载荷通过顶部压头传递至两侧立板，再分散到底部安装面，因此建模时在立板与底板交接处保留了合理的圆角过渡，降低应力集中风险。弹簧腔的内径与深度按标准件选型匹配，保证弹簧压缩行程处于有效工作区间，既不会出现压并失效，也不会因预紧力不足导致检测松动。侧面安装孔采用沉孔与通孔组合的形式，既可容纳螺钉头部，

　　也能为传感器线缆或调节螺杆留出穿越空间。这类支座在实际使用中往往需要配合不同厚度的检测对象调整高度，因此竖向调节结构的螺纹规格与行程需结合现场工况确定，模型中各特征均保留参数化修改余地，方便设计人员根据安装空间调整立板高度、底板长度及孔位分布。金属材质的选择兼顾了强度与加工性能，表面处理可根据使用环境增加镀层或氧化层，以适应潮湿或多粉尘工况。
