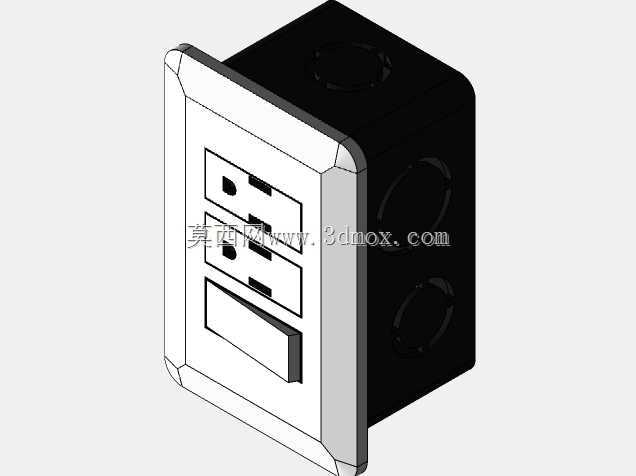

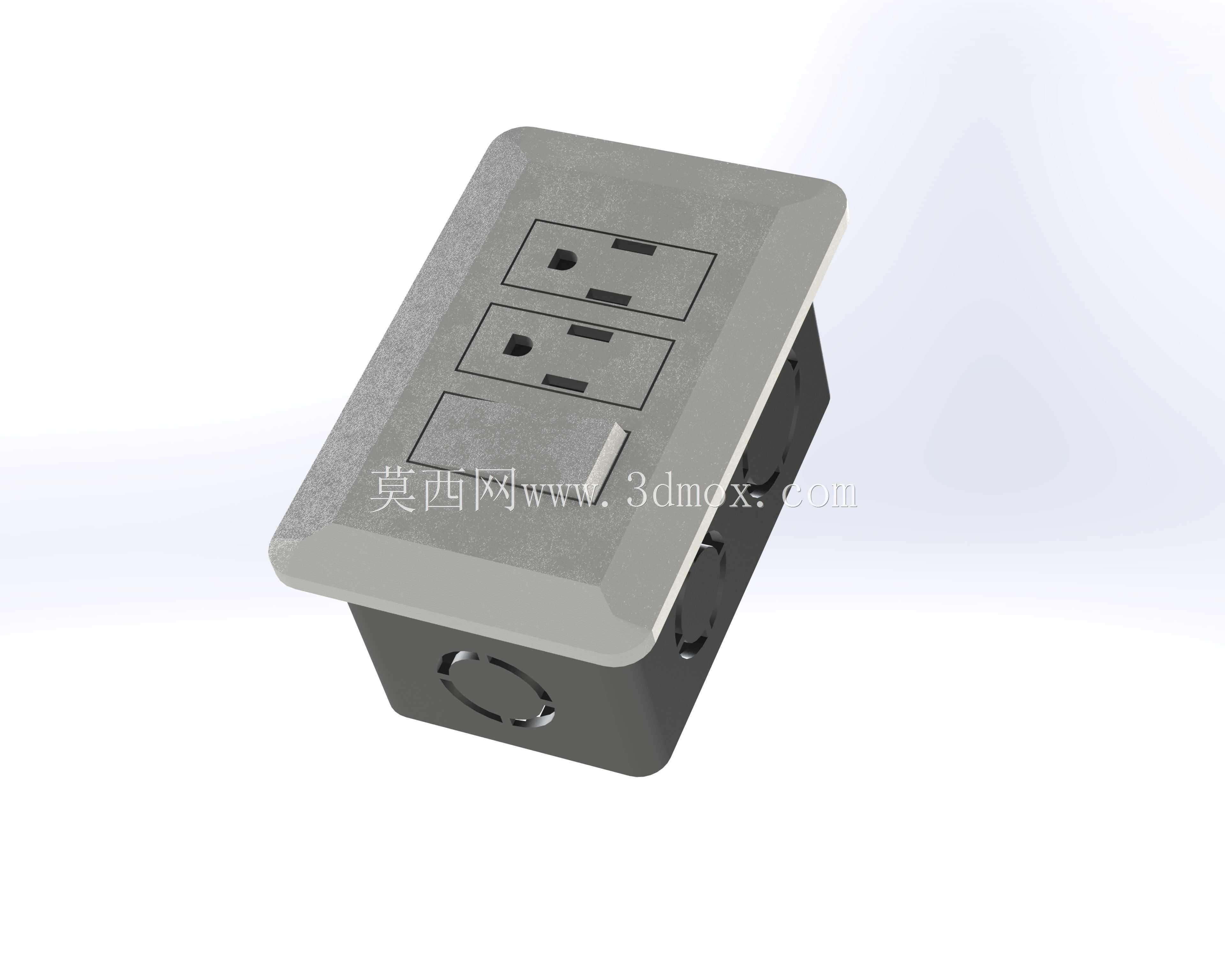

墙面带开关双五孔电源插座结构

　　该模型呈现的是一种常见墙面取电接口的装配结构，正面集成两组五孔插孔与一个翘板开关，后侧为埋入式接线盒体，适用于室内配电末端、设备工位旁、控制柜辅助面板以及实验台侧墙等需要就近取电并控制通断的位置。插孔区域按常规强电面板布局排布，两孔与三孔位置上下错开，可在有限面板宽度内同时容纳两类插头；翘板开关位于面板下部，操作行程清晰，能够直接切断本路电源，方便灯具、小型设备或待机负载的本地控制。后侧盒体预留多个穿线 Knockout 孔，分别布置在侧面与背面，施工时可根据线管走向选择开孔，减少现场切割；盒体内部留出接线余量空间，便于相线、零线、保护地线分别压接，并为导线弯曲半径保留余地。面板与底盒之间采用贴合式装配，外露面平整，

　　边缘做了轻微倒角，既降低安装时磕碰风险，也能让面板与墙面贴合更紧密。从结构设计角度看，前面板需要兼顾绝缘、耐磨与按键支撑，插孔内部铜件虽未在外观模型中完全展开，但其占位空间决定了弹片夹持长度、安全门活动行程以及螺钉固定柱位置；底盒则承担预埋定位、线管接入和面板承托功能，侧壁厚度需满足混凝土或砖墙预埋后的受力要求，安装耳位置要与标准暗盒孔距匹配。实际选型时，除核对额定电流、电压和防护等级外，还要关注面板外轮廓尺寸、底盒深度以及相邻线管的干涉情况。若并排安装多联面板，单只宽度会直接影响底盒中心间距；若用于金属设备壳体，则需额外确认接地连续性与绝缘隔离。该三维结构把面板外观、开关位置、插孔排布和后盒穿线孔关系完整表达出来，

　　可用于配电点位校核、暗装空间干涉检查、面板造型评审以及施工交底。在工装布线设计中，把该模型放入墙体或设备站位模型后，能够直观判断插头插拔空间、开关操作高度、柜门开启是否冲突，以及线管从侧面或背面进入时的弯曲走向，避免现场安装阶段才发现底盒过浅、孔位反向或面板被结构件遮挡等问题。
