大口径平法兰储罐端盖封头

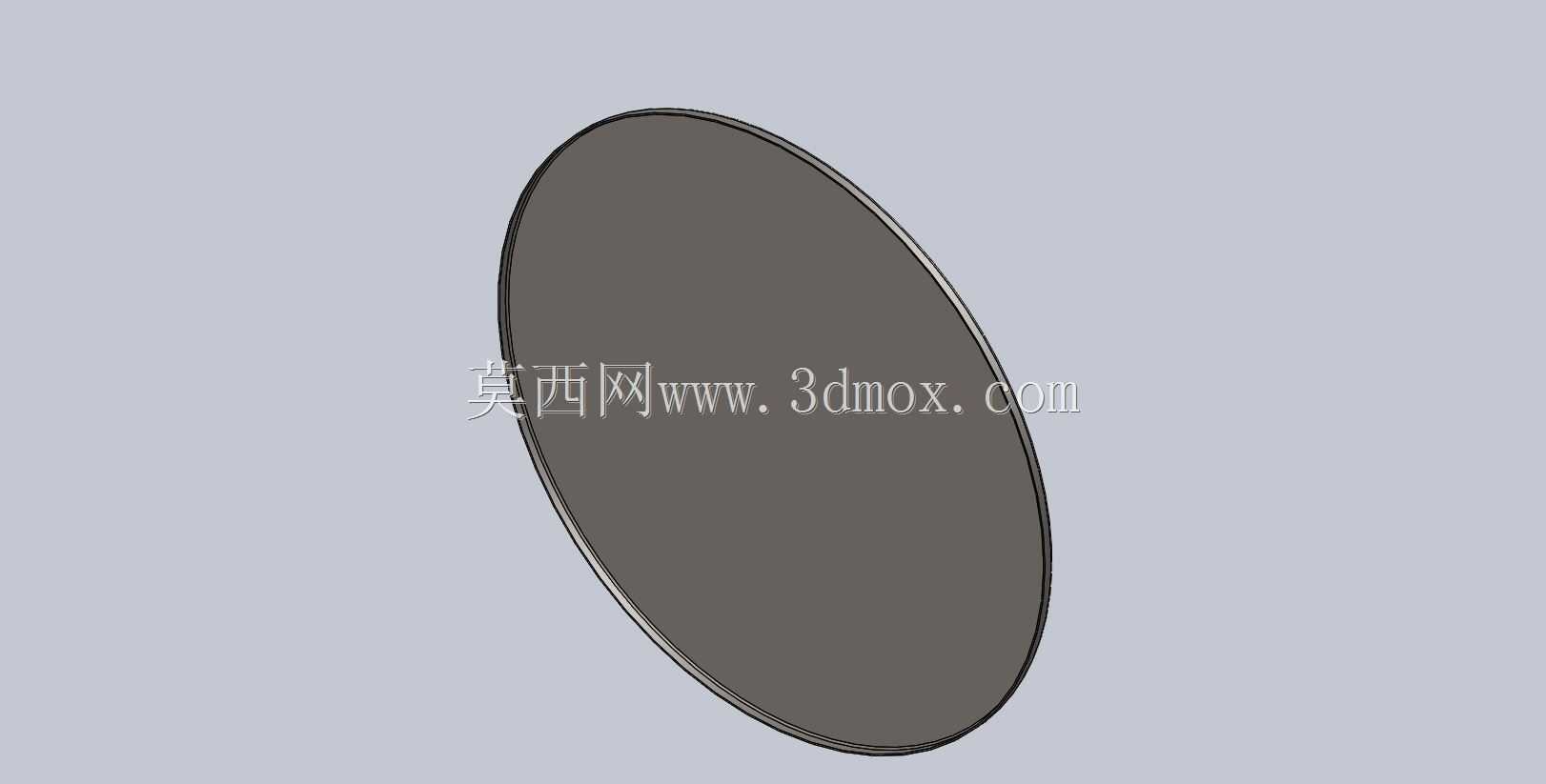

　　该零件为大口径平法兰式封头，主要用于储罐、压力容器及大型管道系统的端部封闭。在化工、食品、水处理及油气储运场景中，这类封头常作为罐体的端盖或人孔盖，与筒体端部法兰配合，通过周向螺栓实现压紧密封，承受内部介质压力与外部载荷。模型呈现的是典型的平板带法兰结构，中心为近似平面的圆形封板，外缘带有一圈加厚法兰环，用于布置螺栓孔并提供足够的连接刚度。与凸形封头相比，平法兰封头加工难度较低、制造成本可控，在中低压、直径较大或对内部容积利用要求较高的场合应用较多。设计时需重点关注封板厚度与法兰刚度的匹配：平板在均布压力下会产生明显弯曲应力，因此封板厚度需根据设计压力、材料许用应力及腐蚀裕量进行校核；

　　法兰环则要保证在螺栓预紧和操作工况下不发生过度翘曲，避免密封面失效。图中标注的厚度参数可作为结构选型参考，实际工程中还需结合焊接接头形式、垫片尺寸及螺栓分布圆进行调整。安装边界方面，封头外径与法兰密封面尺寸需与配对法兰严格对应，螺栓孔数量和节圆直径决定了现场装配的互换性；封板背面可根据需要设置加强筋，以降低薄板在负压或外压工况下的失稳风险。三维建模时，应先建立封板与法兰的回转基体，再处理螺栓孔阵列、焊接坡口及密封面结构；对于铝碳纤维等特殊材料，还需在模型中区分不同材料区域，便于后续有限元分析时赋予对应属性。整体结构虽不复杂，但尺寸大、壁厚与直径比值小，建模过程中要保证法兰平面度、孔位同轴度及边缘过渡圆角的准确性，这些细节直接影响后续出图、工艺编制和现场安装。
