2200mm半椭圆2比1压力容器封头

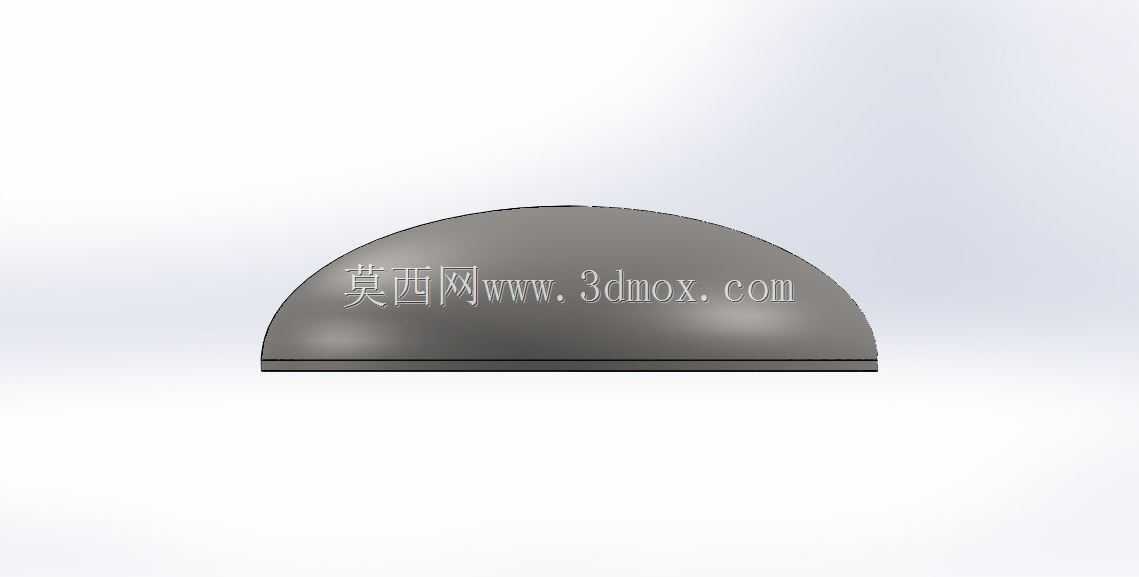

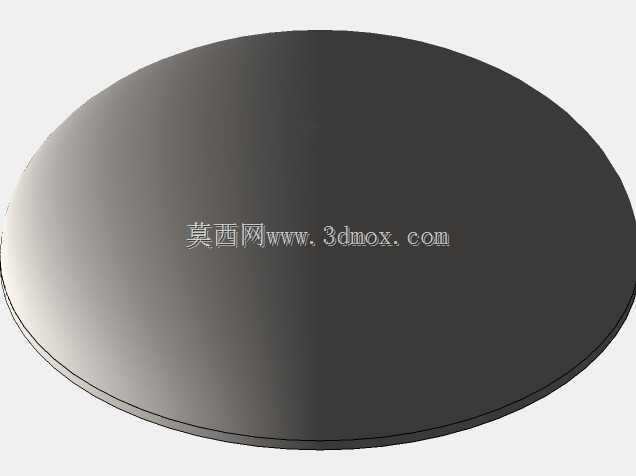

　　该零件为2:1半椭圆形封头，公称直径2200mm，主要用于承压罐体、储罐、反应容器及类似壳体的端部封闭。在工程现场，这类封头常与圆筒段组焊成完整容器，承担介质压力、自重、温度变化及外部载荷共同作用下的受力任务，是化工、食品、制药、水处理和储运设备中常见的端部构件。

　　从受力角度看，2:1半椭圆轮廓在经线方向具有连续变化的曲率，能够较平顺地将内压产生的薄膜力传递到相连筒节。相比平盖结构，它不需要过厚的盖板即可获得较好的承压能力；相比标准半球形封头，它在高度方向更紧凑，便于在有限空间内布置设备，同时制造和冲压难度也更易控制。模型中曲面过渡连续，封头球冠区、过渡区与直边段的关系表达清晰，适合在罐体总体方案阶段用于干涉检查、外形确认和焊接接口协调。

　　设计时需要重点关注封头与筒体连接边界。直边段的作用是让焊缝避开椭圆曲面与圆筒相切处的高应力区域，使主要环焊缝位于曲率相对稳定的圆柱段上，降低焊接残余应力与局部应力集中对容器强度的影响。在三维建模中，应保证椭圆母线、直边高度和端口直径一致，端口圆度与相邻筒节匹配，否则后续组对时会出现错边、间隙不均或强制装配，影响焊缝质量和整体承压安全性。

　　实际选型不能只看外观曲面，还要结合容器内径、设计压力、腐蚀裕量、板材厚度、成形减薄以及开孔补强等因素综合确定。封头上若需要设置人孔、接管、支座或吊耳，应在曲面展开和定位阶段提前考虑，避免在高应力区随意开孔。对于需要进行有限元分析的工况，可直接利用该曲面模型建立壳体或实体模型，考察内压、液柱静压、支座反力及热载荷下的应力分布。

　　在设备布置方面，封头外形决定了罐体端部占用空间。2200mm直径属于较大规格，运输、翻转和吊装都需要预留足够作业半径。模型可用于校核平台、栏杆、管道和相邻设备之间的净距，也能为保温层、外护板和支吊架设计提供准确的外轮廓依据。对于制造单位，该几何模型还可作为放样、冲压模具检查、坡口加工和焊接装配的参考基础。

　　整体而言，该封头模型结构简洁但工程约束明确，核心价值在于准确表达半椭圆曲面、端口边界和直边连接关系。结构工程师可据此完成容器端部方案设计，工艺人员可据此评估成形与组焊流程，设备选型人员也能快速判断其在不同罐体系统中的安装边界和适配性。
