直径500mm不锈钢常压圆形快开人孔

　　该圆形人孔公称直径为500mm，采用不可氧化不锈钢材质加工成型，整体结构由筒节、法兰盖、回转摇臂、压紧手轮及密封锁紧机构组成，主要应用于食品饮料、制药、精细化工、水处理等行业的常压储罐、搅拌容器、反应设备及工艺管廊，作为设备内部检修、清洁、物料取样及零部件更换的通行通道。在罐体设计阶段，人孔开孔位置通常布置在罐顶或罐侧便于人员进出的区域，其安装边界需结合罐顶操作平台、周边管线排布及人员操作空间综合确定：筒节与罐体采用焊接连接，法兰密封面与罐体壁板需保证垂直或水平度偏差控制在工艺允许范围内，避免因安装错位导致密封面受力不均产生泄漏。摇臂式回转支撑结构将法兰盖的重量完全传递至筒节支座，开启时只需松开侧边锁紧机构，旋转手轮解除压紧状态，

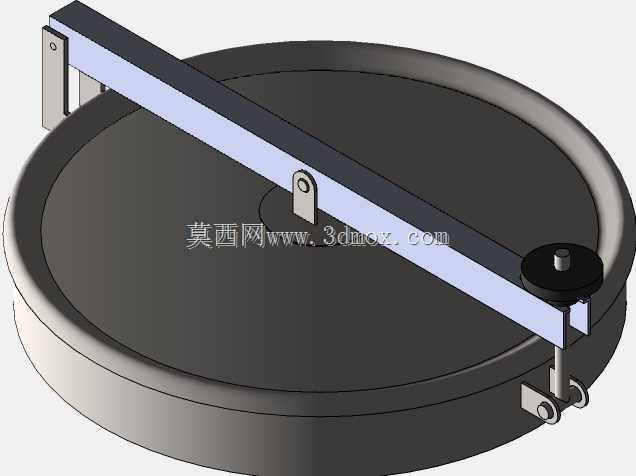

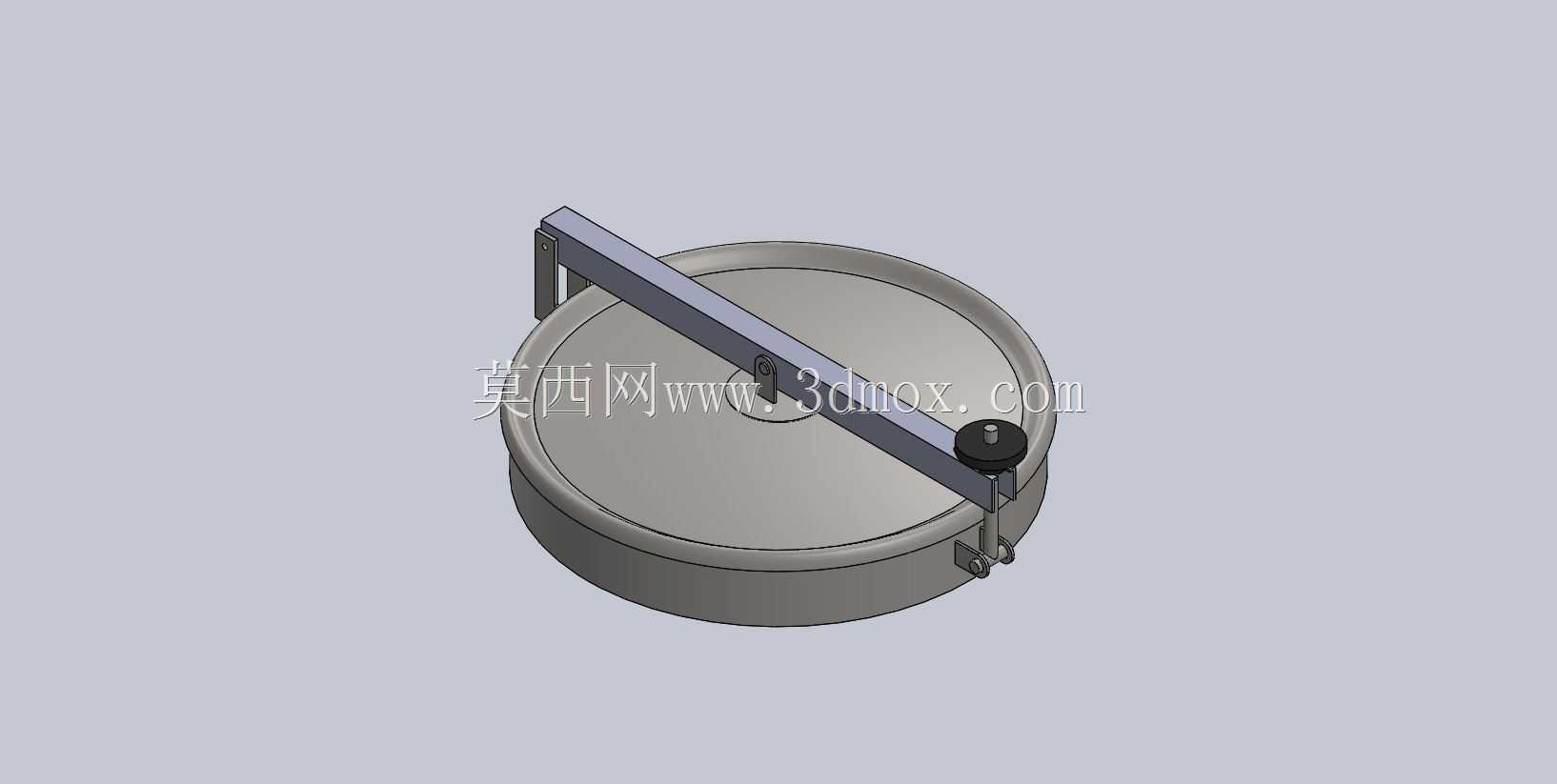

　　即可通过摇臂将盖板向侧方旋开，无需人工搬移沉重的盖板，单人即可完成启闭操作，大幅降低罐顶作业的劳动强度与安全风险。密封结构设计上，法兰盖与筒节法兰之间预留标准密封槽，可适配硅橡胶、三元乙丙或氟橡胶等不同材质的密封圈，根据输送介质的腐蚀性、工作温度及卫生等级要求灵活选型；压紧机构采用多点偏心锁紧或中央螺杆压紧形式，保证密封面圆周方向受力均匀，在常压工况下可有效阻隔罐内外介质交换，满足洁净生产或密闭存储的要求。从三维建模角度看，该模型完整还原了人孔各零部件的装配关系与运动逻辑：筒节法兰的螺栓孔分布、摇臂铰接点的转动行程、手轮与锁紧螺杆的配合位置均按照工程实际尺寸构建，可直接用于设备整体装配干涉检查、操作空间校核及生产加工图纸的深化设计。

　　在设备选型过程中，500mm的通行直径可满足成年检修人员携带常规工具进出的空间需求，相较于更小规格人孔，其在大型储罐内部构件维护、内壁清洁作业中具备更好的通过性；而不锈钢材质的选用，既解决了潮湿或腐蚀性介质环境下的锈蚀问题，也符合食品医药行业的卫生级设计规范，表面经抛光处理后不易积存物料残渣，便于日常清洗消杀。
