直径3120mm卧式储罐吊装吊耳结构

　　该吊耳结构主要服务于直径3120mm的卧式储罐，在罐体整体转运、现场吊装就位以及后期检修移位过程中承担集中载荷传递作用。卧式储罐通常布置于化工原料储存区、粮油加工车间或水处理场站，单罐重量随壁厚、内件和介质充装状态变化较大，吊点位置若设置不合理，起吊时容易造成壳体局部凹陷、椭圆度超差，甚至引起环缝附加弯曲应力。因此这类吊耳并非简单一块立板，而是采用竖向主板加底部弧形垫板的组合形式，使吊索拉力通过垫板扩散到更大面积的罐壁上。

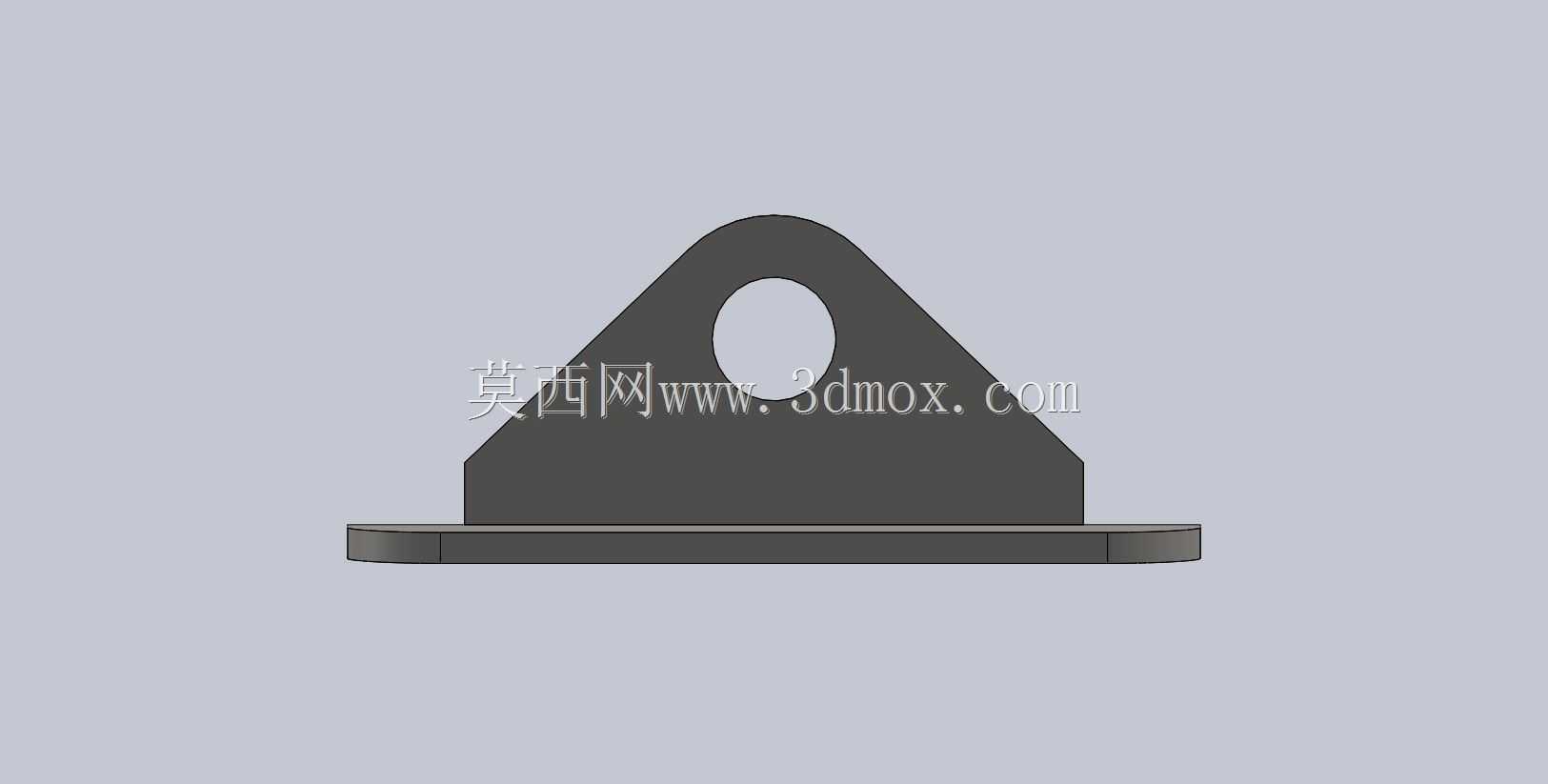

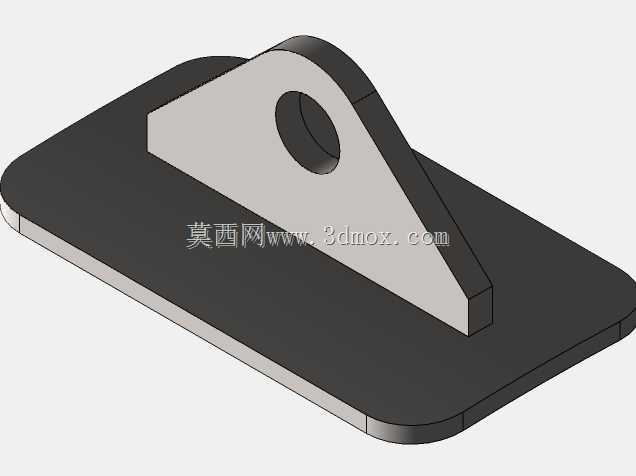

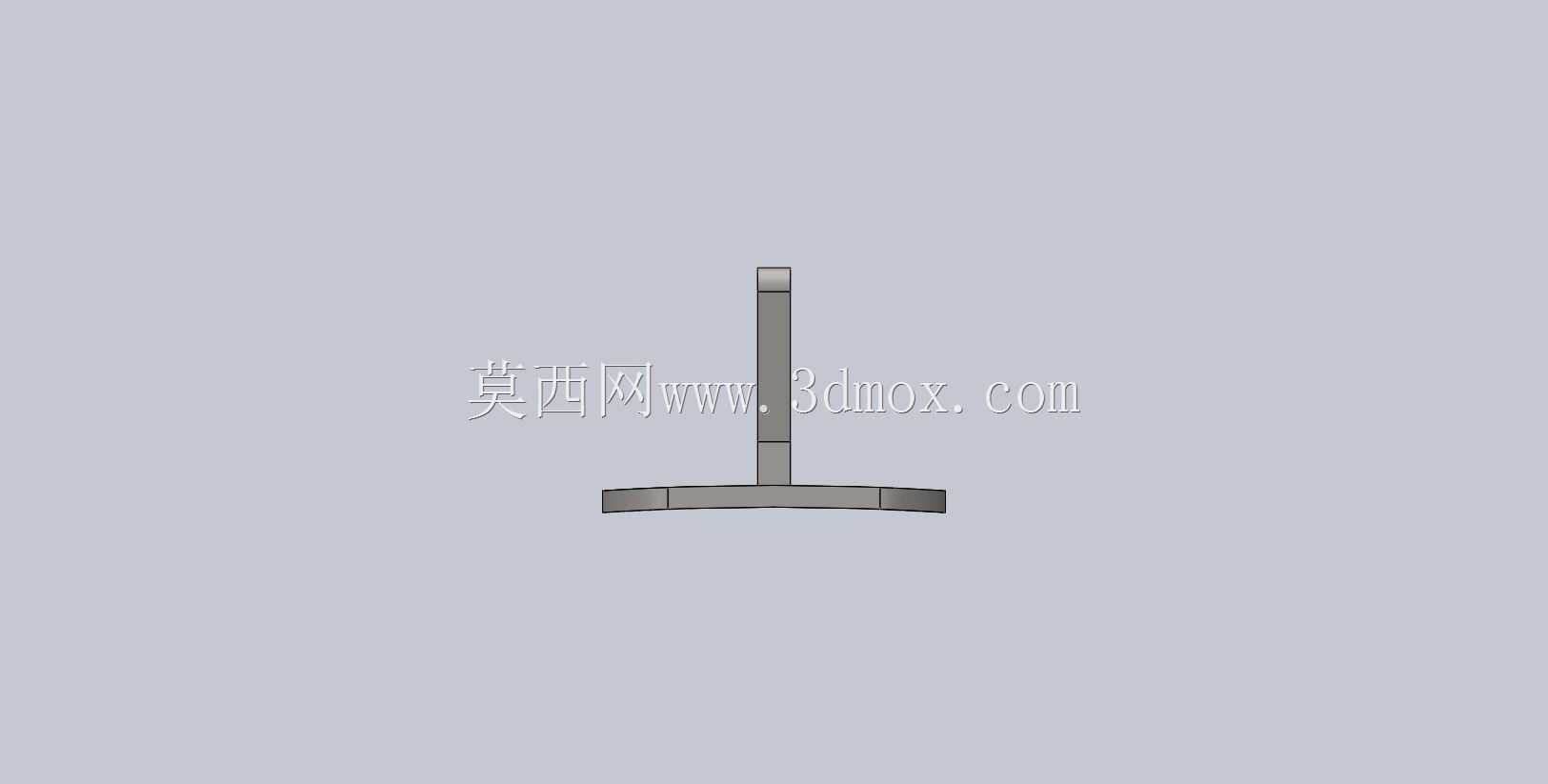

　　从结构形式看，竖向主板用于连接卸扣或吊带，板厚取3/4英寸，能够在额定吊重下控制孔边挤压应力与板件拉剪组合应力。底部弧形垫板按3120mm外径拟合，贴合面与罐壁曲率一致，避免出现线接触或点接触造成局部应力峰值。垫板向主板两侧延伸，形成类似T形的传力路径：吊装力先由吊孔传至主板，再通过主板与垫板的连接焊缝扩散到垫板，最终均匀传入储罐壳体。设计时需要重点校核主板净截面抗拉、焊缝抗剪、垫板端部罐壁局部稳定以及吊点连线与罐重心的相对位置。

　　在实际安装边界上，吊耳通常成对布置在罐体重心附近的横截面两侧，并与内部加强圈或支座位置协调。若吊点过于靠近封头，起吊过程中罐体可能产生较大偏转；若偏离重心过多，一侧吊索受力会显著增大。建模时应保留弧形底面、主板高度、吊孔中心距以及板厚方向的准确几何关系，这些尺寸直接决定吊具是否能够顺利连接，也决定垫板边缘与罐壁环焊缝、纵焊缝之间是否留有足够焊接空间。

　　对于结构设计人员而言，该模型可用于校核吊耳与罐壁的装配关系，检查吊装状态下主板与外部管道、平台、保温层之间是否干涉；对于吊装方案编制人员，可据此确定卸扣规格、吊索角度和垫梁位置；对于三维建模从业者，弧形垫板与圆柱罐壁的贴合、主板与垫板的相贯焊接边，都是建立可制造模型时需要准确表达的细节。现场使用中，吊耳与罐壁连接多采用连续角焊缝，焊后需对吊点区域进行外观检查，必要时进行表面无损检测。吊装前还应确认吊孔无毛刺、板件无变形，吊带或卸扣不得与垫板锐边直接摩擦。

　　该结构的价值在于把集中吊重转化为壳体可接受的分布载荷，同时通过与3120mm罐径匹配的弧形底面保证装配贴合度。它不是独立承压设备部件，而是储罐制造、运输和安装阶段的关键受力附件，其尺寸合理性直接关系到吊装稳定性和罐体安全性。
