L型立式三通连接基座结构设计

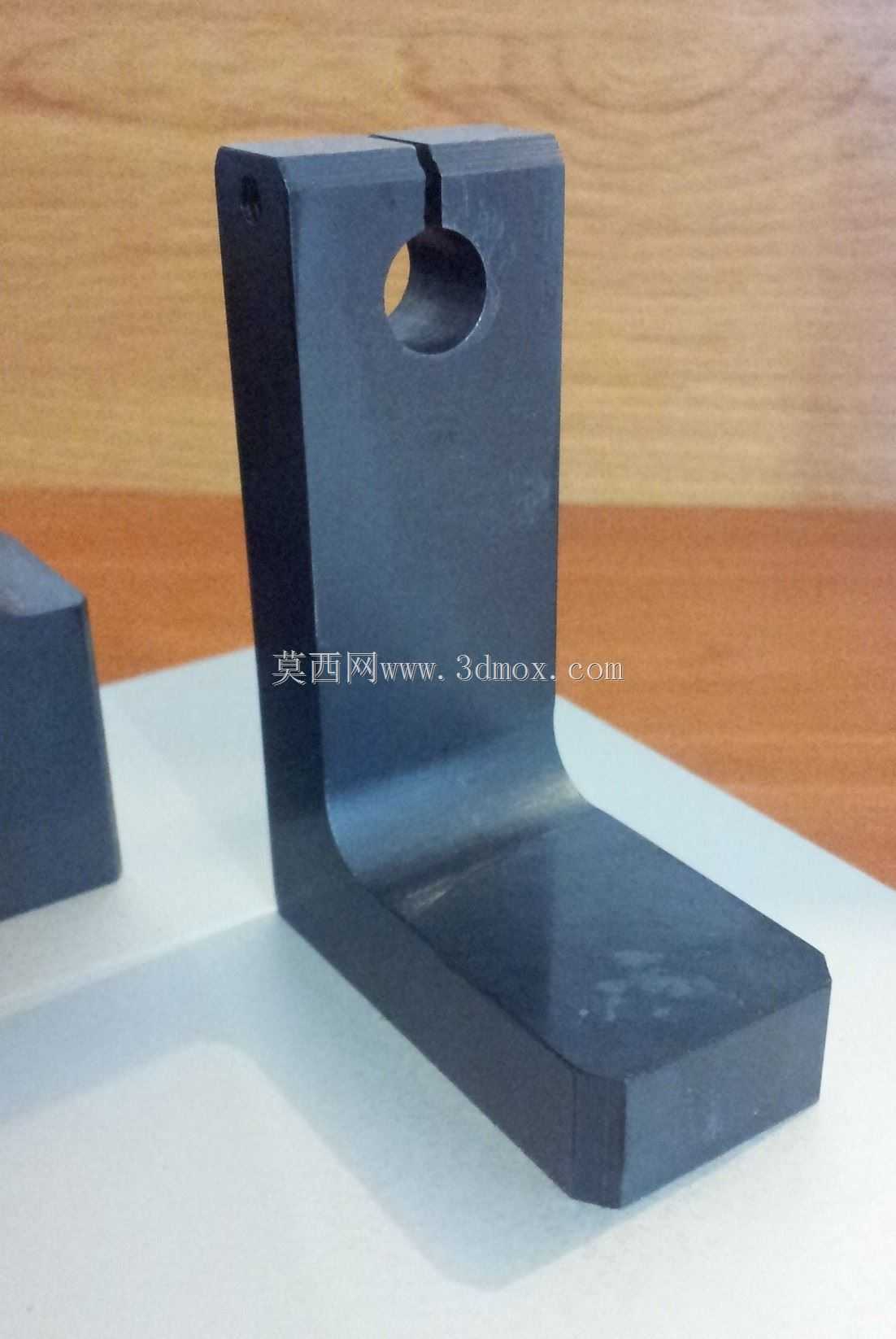

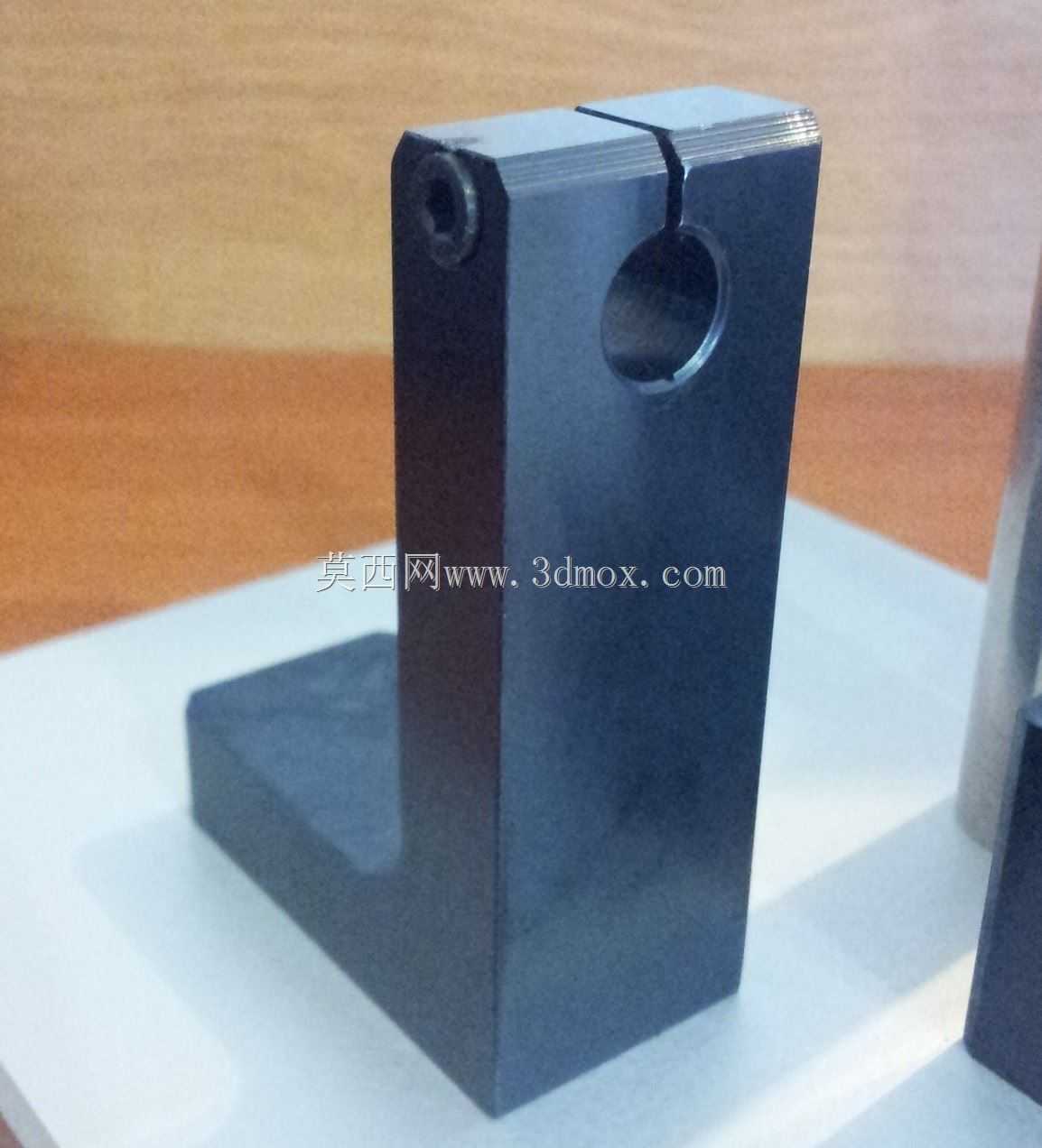

　　该L型立式三通连接基座在自动化输送线、检测工位以及小型工装夹具搭建场景中使用频率较高，主要承担竖向杆件与横向管路、传感器安装杆的交汇支撑作用，能够在有限安装空间内同时完成两个垂直方向的构件锁紧，避免额外拼接转接件带来的累积误差。从实际装配逻辑来看，基座底部的水平安装面可直接贴合设备铝型材台面或钢板工位平台，通过底面预留的沉孔完成锁紧固定，竖向立板顶部开设的轴向通孔用于穿装竖向圆杆，侧面横向通孔则用于接入横向杆件或传感器探头，立板顶端的切缝配合锁紧螺钉可收拢孔壁，对穿入的杆件形成均匀抱紧力，相比顶丝单点锁紧，这种夹持方式不会在杆件表面留下压痕，反复调整位置后也能保持足够的夹持摩擦力。设计阶段优先考虑了安装边界的控制，

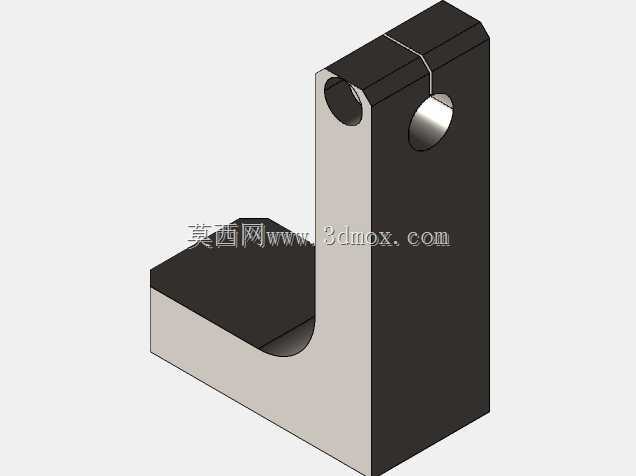

　　整体采用直角L型布局，水平底座向单侧延伸，既保证支撑时的抗倾覆力矩，又不会占用基座后侧的走线空间，立板与底座衔接处做了内凹圆弧过渡，既减少直角处的应力集中，也避免加工清根不到位导致装配时出现贴合间隙。竖向孔与横向孔呈垂直交汇状态，孔位同轴度与垂直度直接决定后续穿装杆件的对位精度，建模时需同步校验两孔相交区域的壁厚，避免钻孔后出现局部壁薄、锁紧时发生开裂的问题。基座整体采用致密金属材质制作，表面做发黑处理，在车间多油污、多粉尘的环境下具备基础防锈能力，哑光表面也不会在视觉检测工位产生反光干扰。这类构件常出现在光电传感器安装支架、流水线挡停机构以及小型实验台架的搭建中，选型时需重点核对底座安装孔的孔距与台面T型槽间距是否匹配，

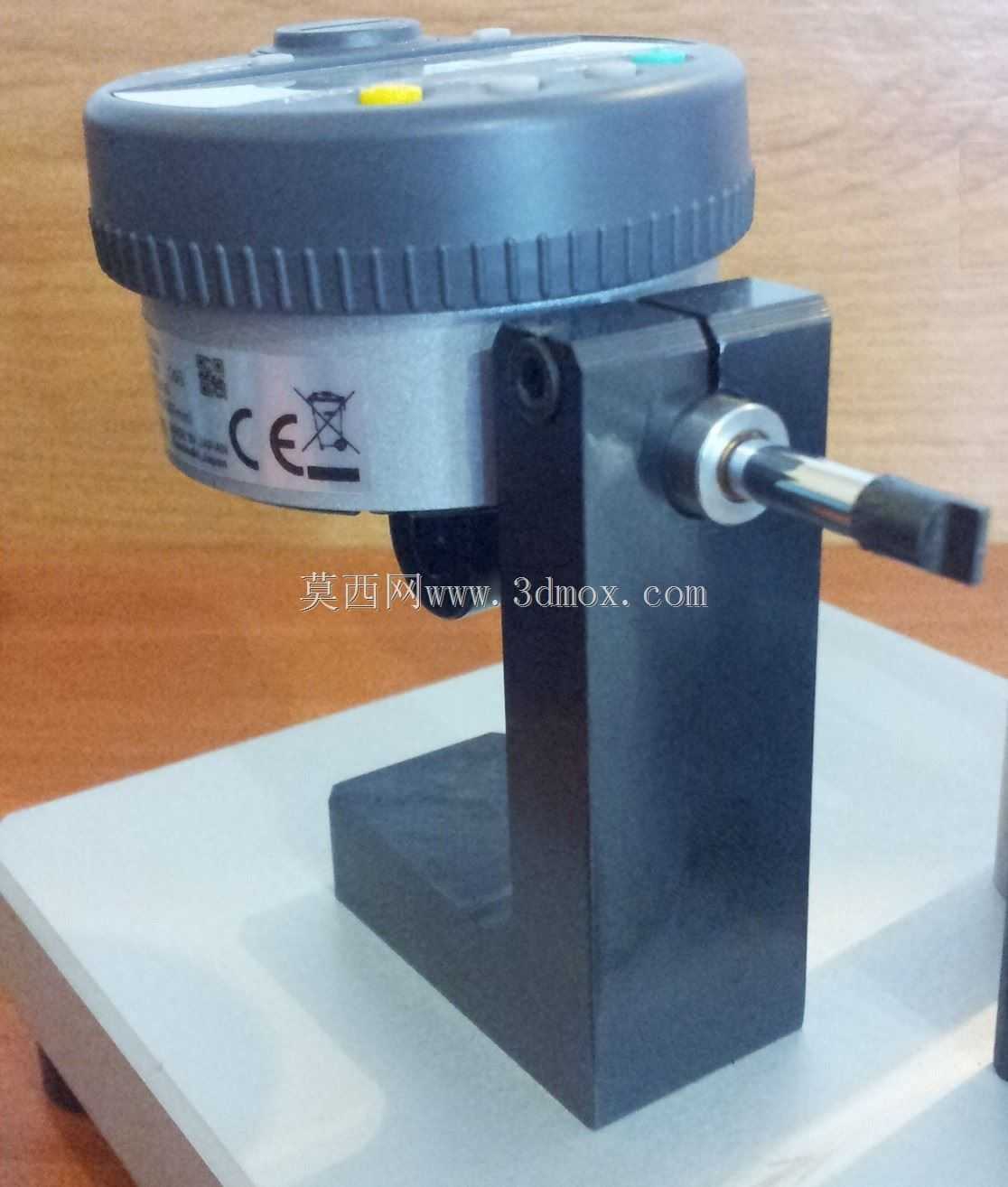

　　同时确认竖向、横向通孔的内径与待穿装杆件的直径公差，通常孔与杆件采用小间隙配合，既方便杆件穿入调整，又能在切缝锁紧后获得足够的夹持刚性。立板侧面的圆形工艺孔可用于穿装定位销，在需要重复拆装的工位中，能够快速还原基座的安装位置，无需重新打表找正。从受力角度分析，当横向杆件外端挂载检测元件时，载荷会对立板根部形成弯矩，因此底座的延伸长度与立板厚度需匹配对应负载，避免长期受力后立板出现倾斜偏移。
