ABBXT2塑壳断路器三维结构设计

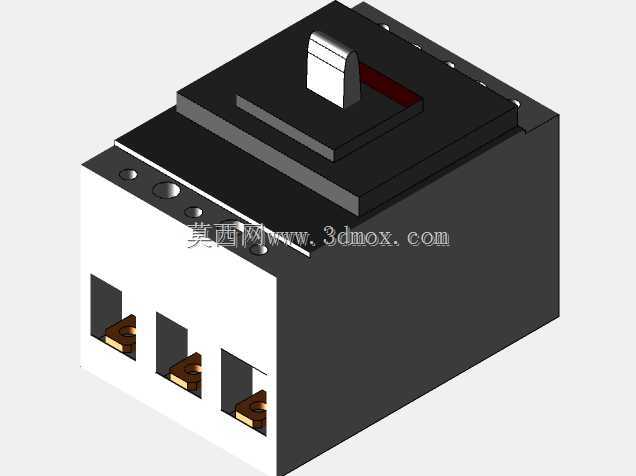

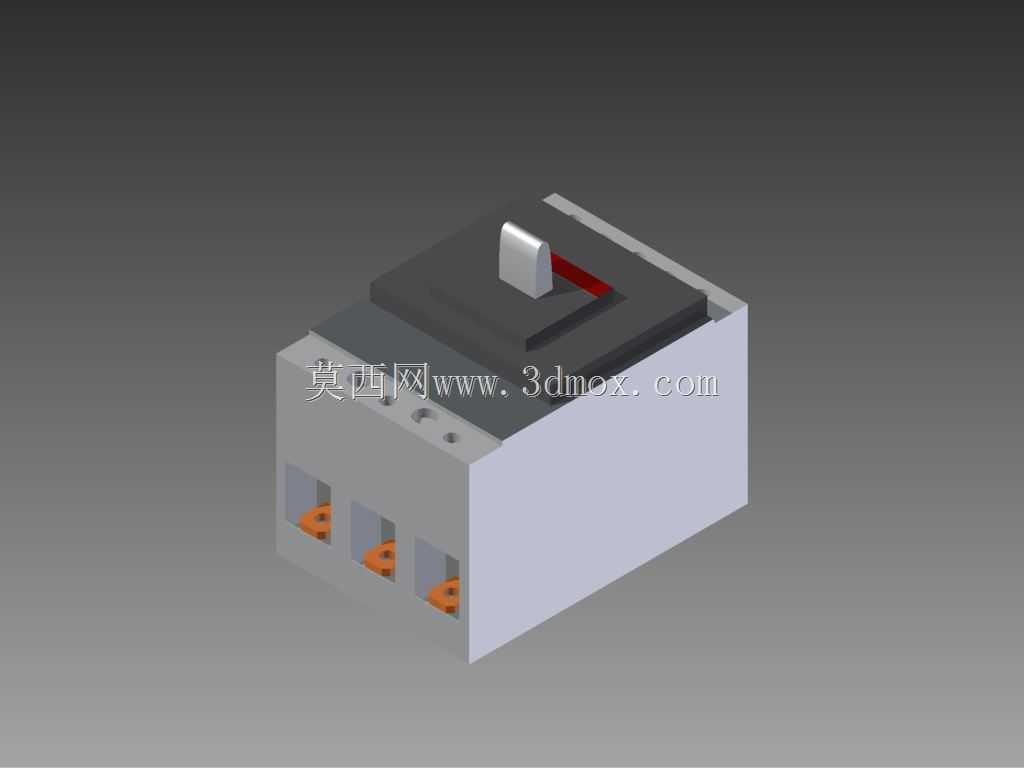

　　这款XT2系列塑壳断路器的三维结构，完整还原了低压配电终端常用保护元件的装配关系。在工业现场，这类器件多用于低压进线柜、马达控制中心、楼层配电箱及设备控制柜内，承担过载、短路与隔离保护任务，是供配电链路中直接切断故障电流的核心执行部件。模型主体采用基座、中盖、操作机构、脱扣单元和端子腔分层布局，外壳轮廓方正，正面突出操作手柄，手柄旁设置状态指示区域，运维人员在柜外即可判断分合位置。下部三极接线腔预留了母排接入空间，腔体内可见接线端子与紧固结构，能够清晰反映电缆或铜排伸入后的干涉边界，便于在柜体布线阶段校核相间距与爬电距离。从结构设计角度看，模型重点表现了灭弧罩安装位、机构转轴、手柄联动杆及外壳卡扣的位置关系，

　　这些细节直接决定断路器的操作手感、分断速度与装配可靠性。基座侧壁的安装孔位、背部卡槽与整体高度，可用于核对导轨安装或螺钉固定两种方式的适配性；前端手柄的行程范围也做了还原，能够模拟合闸、分闸及脱扣跳闸三种位置，避免柜门开孔后出现手柄碰擦门板的问题。在设备选型与柜体布局时，工程师通常需要同时关注器件宽度、进出线方向、飞弧距离和周围散热空间。该三维模型可直接置入配电柜总成，检查与相邻断路器、铜排、线槽、柜门铰链的安全间隙，也能用于二次回路导线走向的预判。端子部分的结构展示了压线框与紧固件的相对位置，可辅助判断接线工具操作空间是否充足，防止现场装配时出现无法拧紧或线缆弯折半径不足的情况。整体造型没有多余装饰，所有凸起、凹槽和接缝均对应实际壳体的拼合与机构容纳需求，这种写实建模方式能够帮助结构设计人员在投产前完成干涉检查、安装模拟和维护可达性分析，减少样机反复修改的成本。
