ABBXT1三极塑壳断路器结构设计

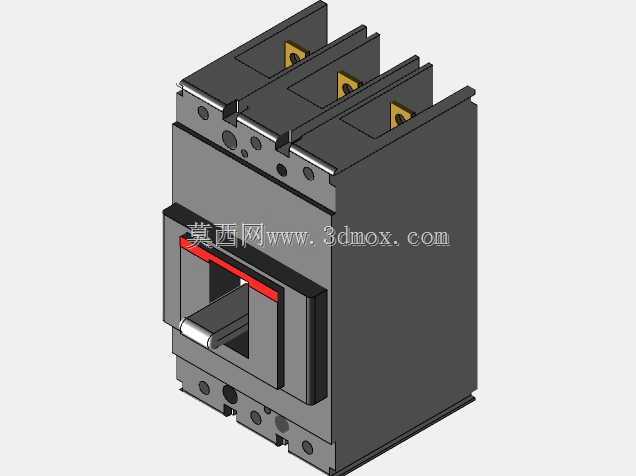

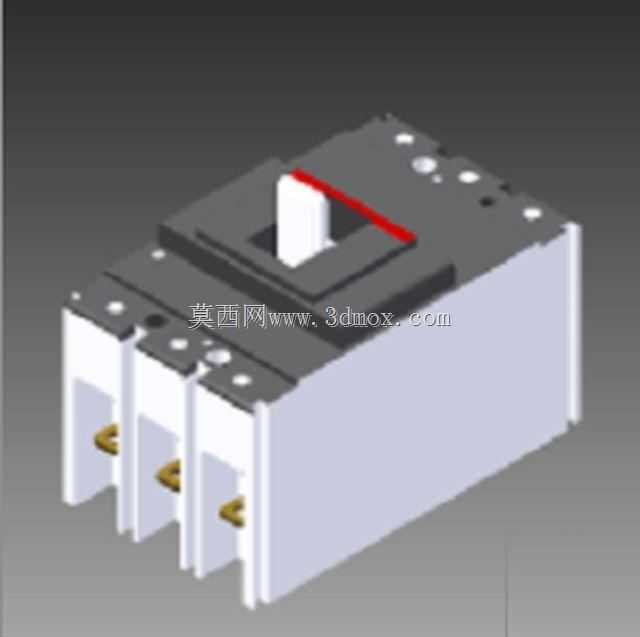

　　在低压配电盘的柜内排布阶段，XT1这类三极塑壳断路器往往是馈线回路的核心保护元件，其三维结构直接决定母排弯折路径、柜门安全距离与后期维护操作空间。从模型可见，本体采用方正的模块化壳体，顶部预留三相进线接线位，接线端子嵌入独立隔室，能避免相间裸露距离不足带来的拉弧风险；正面操作手柄带有醒目的红色指示区，手柄的行程与分合位置对应清晰，操作人员在柜前即可快速判断回路状态。

　　建模时首先要锁定安装基准：底部的安装孔位决定它在底板或安装梁上的固定方式，壳体两侧的散热筋并非装饰结构，而是对应长期载流时的温升控制需求，因此在柜内布置时不能随意贴靠其他发热元件，需留出自然对流的气流通路。三相接线端的位置高度经过统一，便于水平母排直接搭接，减少不必要的弯头；端子处的紧固空间要预留扳手操作余量，否则现场装配时会出现螺丝无法锁紧的隐患。

　　从功能上看，这类断路器承担配电线路的过载与短路保护，外壳的绝缘防护、极间的隔离结构以及操作机构的运动间隙，都在三维模型中得到还原。手柄前方的防护面可防止误触带电部位，壳体轮廓的倒角处理既满足装配工艺，也避免安装时划伤线缆与操作人员。

　　对于结构设计人员，该模型可直接用于开关柜的干涉检查：核对断路器与柜门、横梁、二次线槽的净距，确认进出线电缆的弯曲半径是否满足规范；对于设备选型人员，可通过外形尺寸评估柜内回路数量与排布密度，平衡防护等级与散热条件。模型完整呈现了外部装配关系，没有多余的内部特征，既能保证布局设计的准确性，也不会因数据过于繁杂影响整体装配效率。在固定式低压进线、电动机保护支路、照明配电干线等场景中，这种结构紧凑、三极独立隔离的塑壳断路器都能提供可靠的分断与保护支撑。
