卧式电动离心泵成套机组结构设计

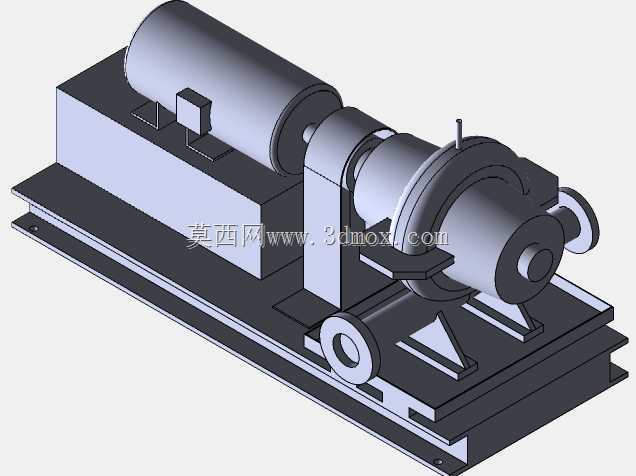

　　该模型呈现的是卧式电动离心泵成套机组，采用电机与泵体直联共底座的布局形式，整体沿水平方向布置，重心落在底座安装平面内，适合在固定站房内进行长期连续运行。从工程应用来看，这类机组常见于工业循环水系统、市政给排水、锅炉给水、冷却系统以及有压流体输送场景，核心作用是为管路内的液体提供压头，克服沿程阻力、高程差以及设备接口压力损失。模型中动力段与泵段通过中间支架和联轴器区域衔接，既保证扭矩传递路径短、对中方便，也便于后期检修时拆解泵体而不必大范围移动电机。底座采用焊接框架式结构，上平面设置电机安装位、泵体支撑位以及加强筋板，能够承受电机自重、泵体自重以及运行时产生的振动载荷。底座边缘预留的安装孔可用于与基础地脚螺栓配合，

　　安装时需要结合现场基础标高调整垫铁，保证泵轴与电机轴同轴度在允许范围内，避免运行中出现轴承过热、密封偏磨或联轴器异常损坏。泵体部分包含蜗壳、叶轮腔、进出口连接区域以及支撑脚，进出口方向与水平安装基准形成明确的空间关系，方便在三维管路布置中对接阀门、软接头、弯头和压力表等附件。模型对泵体与电机之间的连接支座、接线盒、筒体散热段以及地脚支撑均做了结构化表达，能够用于干涉检查、站房布局评审和安装空间校核。在设备选型阶段，结构工程师可依据该模型确认机组长度、宽度、高度方向的边界，尤其是电机尾部到泵体前端的轴向尺寸、进出口法兰相对底座中心线的位置，以及检修时抽出转子或拆卸泵盖所需的侧向空间。对于高压工况，泵体壁厚、

　　连接螺栓分布和支座刚度需要重点校核；底座则要兼顾刚性与轻量化，避免过薄的板材在电机启停和水锤作用下产生明显变形。电气部分在模型中体现为电机接线盒及相关安装位置，实际工程中还需配合电缆桥架、保护管和接地装置完成布线。整体设计思路以稳定运行、便于装配和维护为核心：共底座减少现场对中工作量，水平布置降低吸入端布置难度，独立支撑筋板改善受力传递路径。该三维结构不仅可用于教学演示，也能作为泵类设备方案设计、管路集成和站房三维布置的参考，帮助设计人员在投产前提前发现安装碰撞、操作空间不足和维护路径不畅等问题。
