8mm轴径配套支架式微型限位开关

　　该结构件面向直径8mm的直线运动轴设计，核心作用是在轴的预设行程端点提供可靠的位置反馈，避免运动部件超程造成机械碰撞或定位失效。在小型自动化模组、桌面式工装、3D打印设备以及轻载输送机构中，这类限位件常被布置在导轨两端或执行件的运动边界处，用于原点回归、行程截断和安全保护。

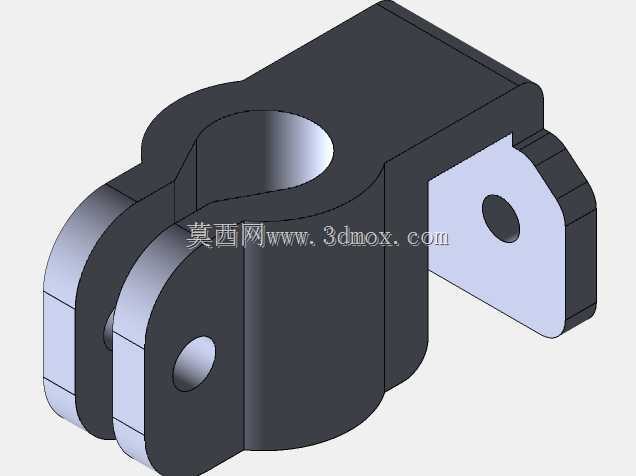

　　从实际安装角度看，支架主体采用两侧环抱式结构，中部预留与8mm光轴匹配的安装空间，可直接沿轴向调整位置后锁紧，无需额外在安装板上加工复杂定位孔。这种布置方式能缩短开关触发点与运动轴线之间的距离，减少悬臂触发带来的侧向弯矩，也便于在紧凑设备内部快速调整限位位置。支架两侧的开孔用于安装紧固件，底部平面可贴合设备基板或型材表面，保证受力后不发生偏转。

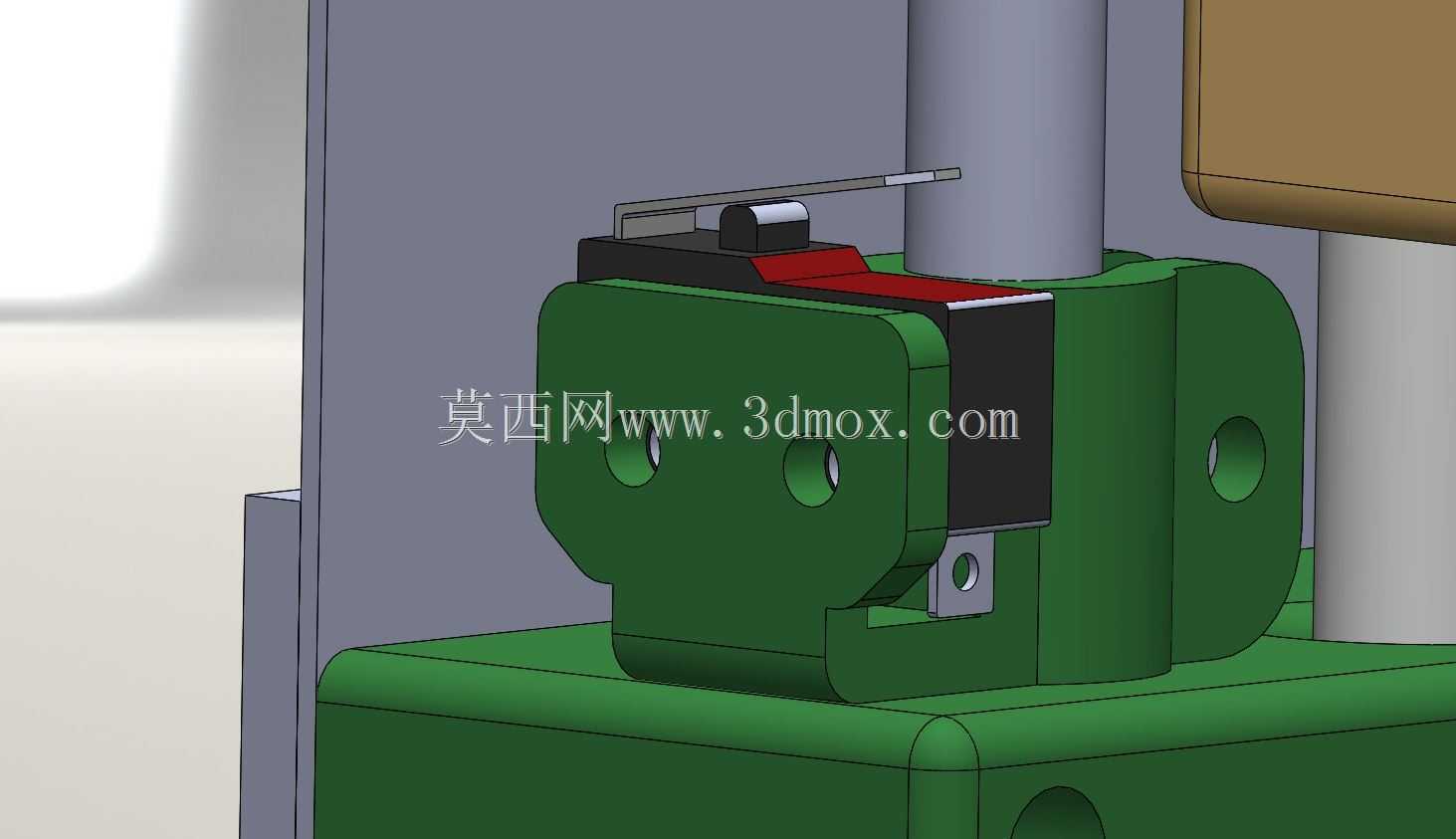

　　微型开关本体固定在支架一侧，触发摆杆朝向运动件方向。当轴上的挡块或执行部件移动到设定位置时，摆杆被压下，开关内部触点完成切换，向控制系统输出到位信号。摆杆长度和安装高度决定了触发行程与预压量，设计时需要保证动作点位于开关有效行程范围内，既不能刚接触就触发而缺乏余量，也不能过度压入造成摆杆或内部簧片损伤。

　　结构建模中需要重点控制几处边界：支架环抱孔与8mm轴之间的配合间隙、开关安装面到轴线的高度差、摆杆旋转中心与轴表面的相对位置，以及紧固件孔与开关本体之间的避让距离。若间隙过大，支架锁紧后可能产生歪斜，导致触发点重复精度下降；若开关位置过低，运动件可能直接撞击壳体；若摆杆伸出过长，则会增加侧向载荷，影响开关寿命。

　　该方案的优势在于把开关、安装支架和轴径适配整合为一体，减少了零散垫片、转接板和现场配作工作量。对于需要快速搭建轻载定位系统的工程师而言，这种结构能够直接复用在标准8mm光轴导向单元上，通过轴向滑移确定触发位置，再由侧面螺钉锁紧。模型中红绿配色的开关区域也清晰区分了动作件与固定件，便于在装配检查时识别触发方向和运动干涉风险。整体结构不追求复杂外形，而是围绕稳定触发、便于调节和节省安装空间展开，适合在小行程、低载荷、高频次往复运动的场合使用。
