单向限位笔杆夹持工装结构设计

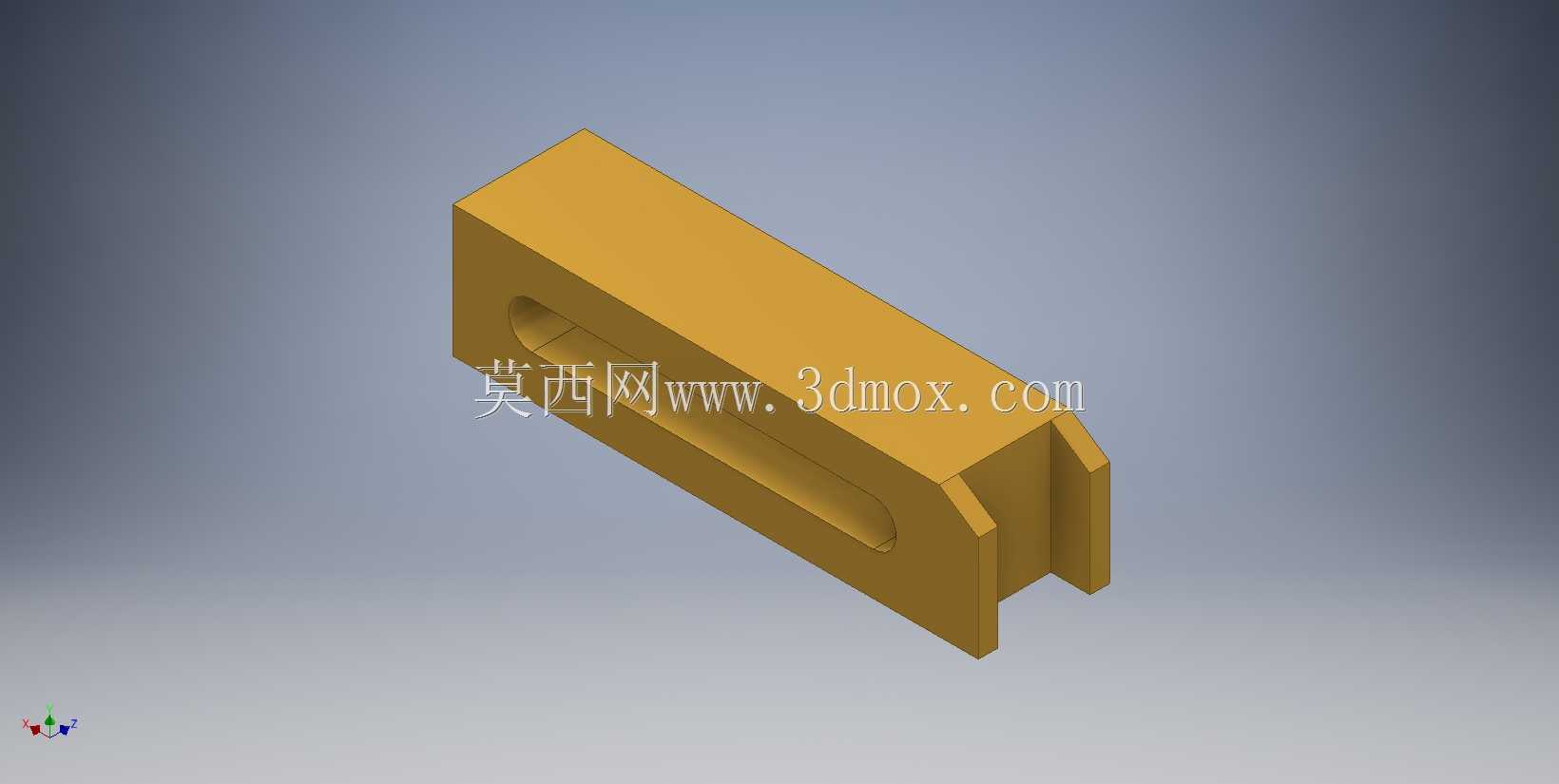

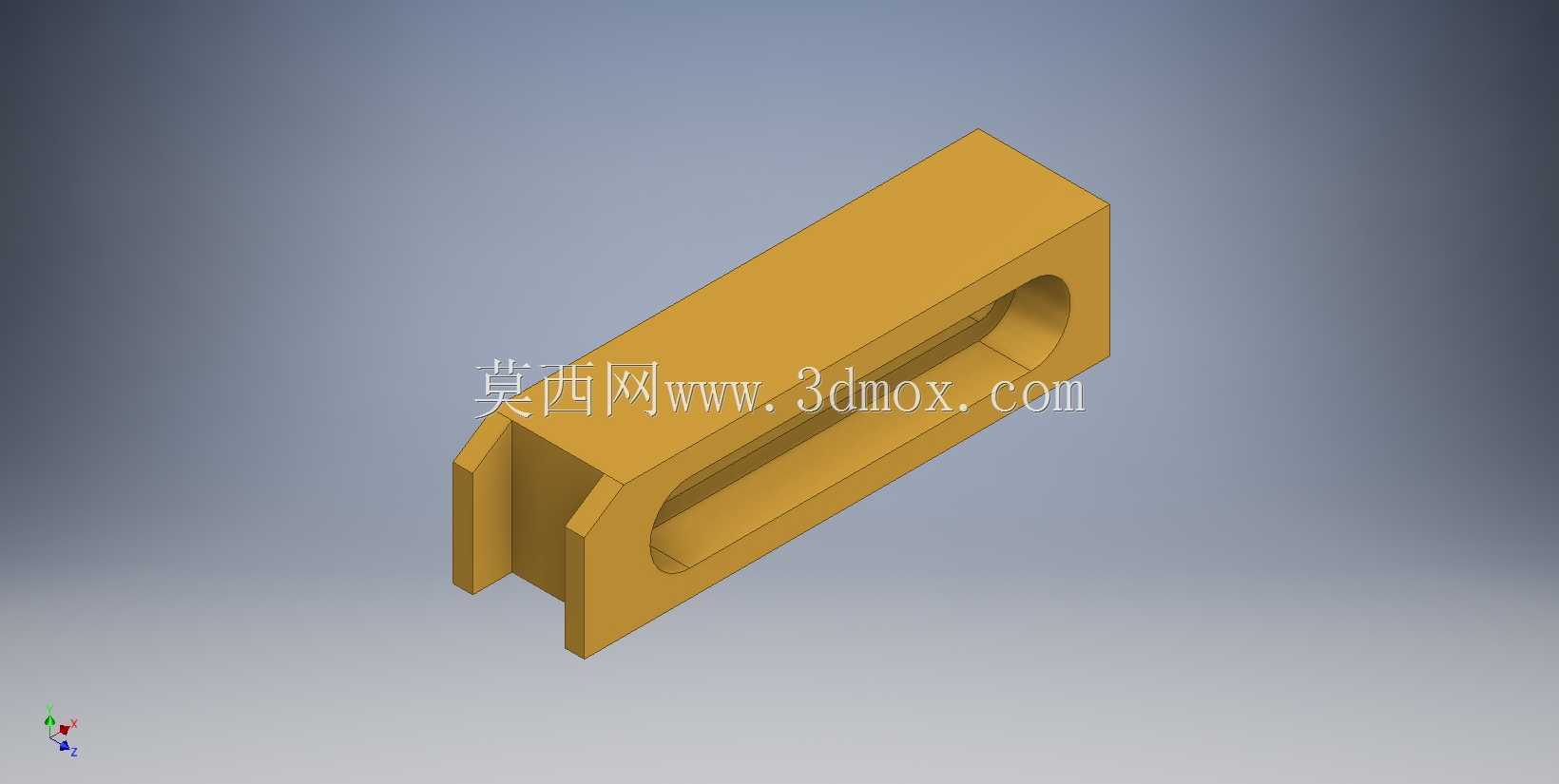

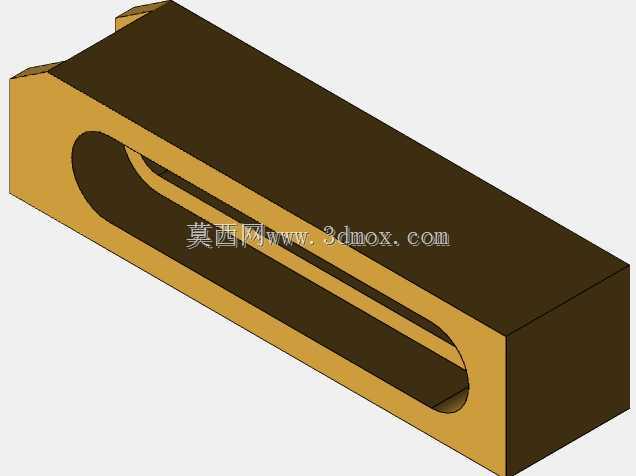

　　该结构属于典型的小型侧向定位夹持件，整体采用长方体基座形式，主体为一体式块状结构，内部沿长度方向开设长圆形贯通槽，用于容纳笔杆类细长工件。槽体两端采用半圆过渡，可与圆柱形工件外圆形成稳定贴合，避免尖角接触造成工件表面压伤。基座外侧保留实体壁厚，用于保证整体刚性，在频繁装夹与受力工况下不易发生开口变形。

　　从实际使用逻辑看，该件并非通用双向夹具，而是按单一方向装夹设计。结构说明中明确只能朝一个方向使用，说明其定位面、避让空间与受力方向均经过定向约束。左侧作为主要操作侧时，工件可沿槽体滑入并由端部或侧向结构限制位置；若反向装入，则可能出现定位面不贴合、行程干涉或夹紧力无法有效传递的问题。这种单向设计常见于专机工位、检测工装或装配辅助夹具，目的是通过防错结构降低人工误装概率。

　　外形上，基座轮廓规整，便于在工作台、治具板或设备安装面上直接固定。贯通式长槽不仅承担导向功能，也便于排屑与观察工件位置。槽宽与笔杆直径形成小间隙配合，既能保证装入顺畅，又能控制径向晃动。端部半圆区域可在工件到位后承担周向定位作用，使笔杆在后续加工、检测或装配过程中保持稳定姿态。

　　设计思路上，该件优先考虑结构简洁与加工可行性。整体可由矩形坯料直接铣削成型，内腔采用标准铣刀走长圆路径即可完成，无需复杂曲面加工。外壁无多余凸起，安装边界清晰，适合在紧凑工位中布置。由于功能集中在容纳、导向和单向限位，模型没有额外设置复杂夹紧机构，更适合作为整套治具中的基础定位块使用，后续可配合压板、侧向顶丝或弹性压块完成最终锁紧。

　　在工程应用中，这类零件常用于笔杆、细轴、销柱或类似圆柱件的临时定位。其贯通槽长度决定了可支撑的工件范围，壁厚影响夹持稳定性，端部圆弧半径则直接关系到与工件外圆的接触状态。建模时需重点控制槽体对称度、两端圆弧中心距以及安装基面平面度，否则会导致工件装入后偏斜。对于需要重复定位的场景，还可在基座侧面增加销孔或螺孔，以提高与底板连接的位置一致性。
