双侧可调式长槽定位夹持支座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:614807
  • 双侧可调式长槽定位夹持支座结构
  • 双侧可调式长槽定位夹持支座结构
  • 双侧可调式长槽定位夹持支座结构

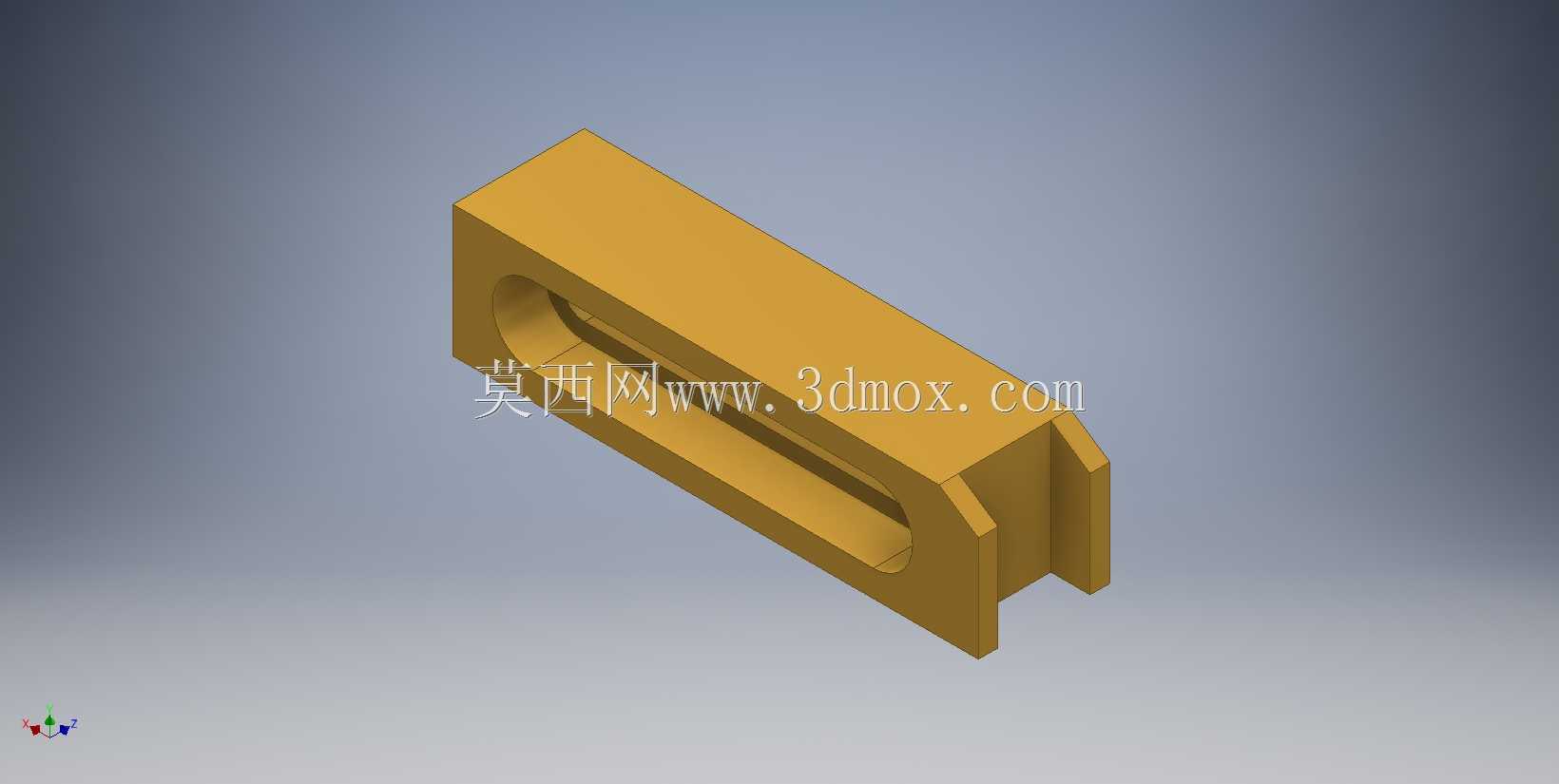

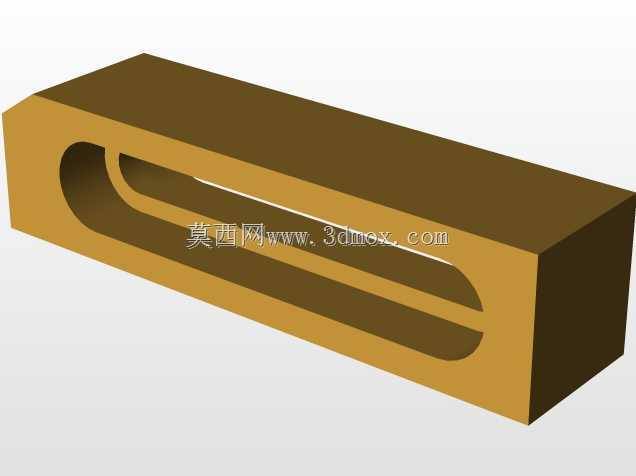

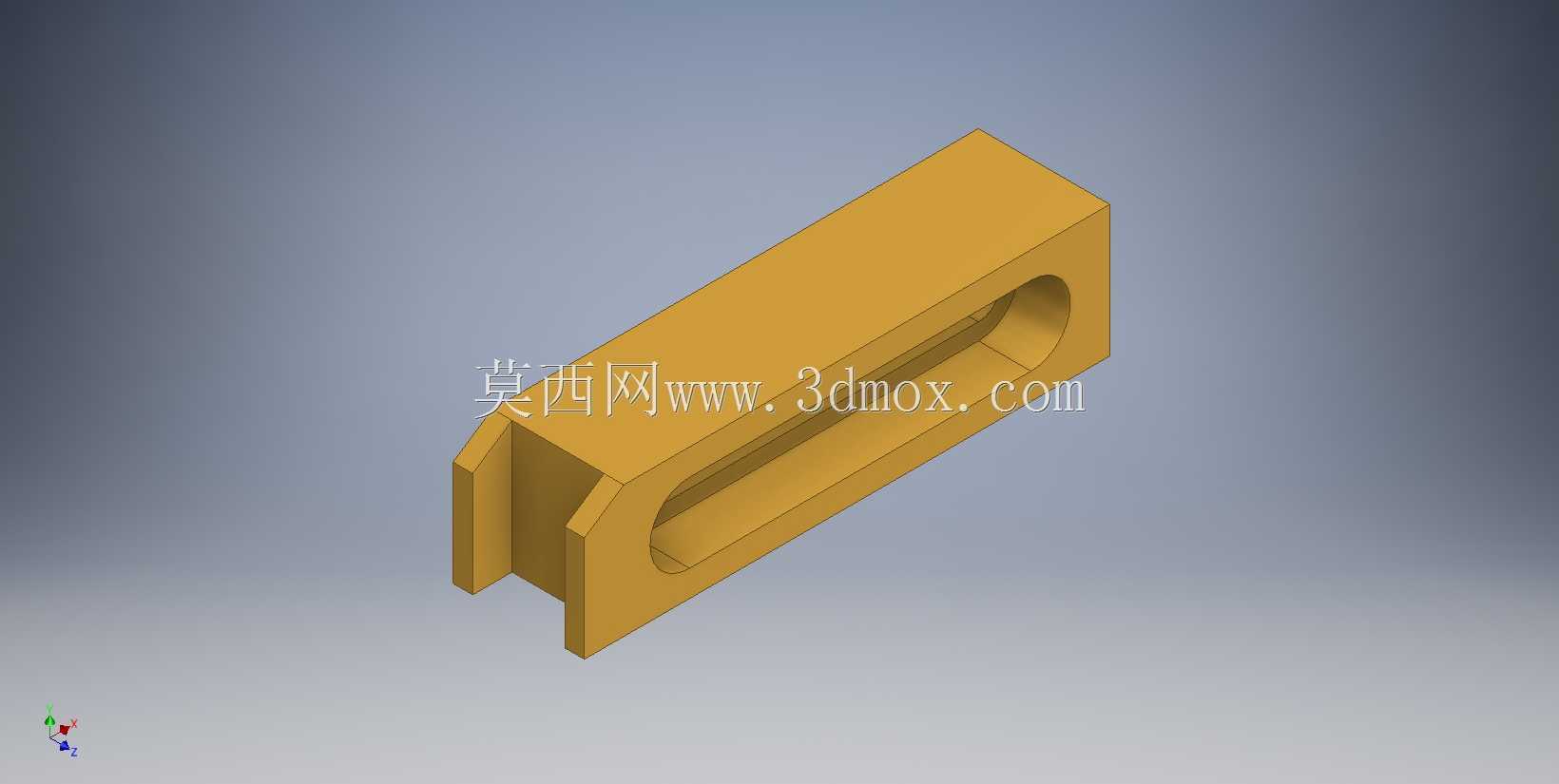

  该夹持支座的核心结构为长方体刚性基体,沿长度方向开设贯通式腰型长槽,槽体两端做半圆弧平滑过渡,槽腔形成双侧开放的夹持通道,可同时从两个相对方向装入待固定杆件或轴类零件,突破了原始单侧夹持结构的使用局限。基体两端做斜切倒角处理,既去除锐边避免装配划伤,也在紧凑安装空间内减少边角干涉,整体外形规整,可直接嵌入工装基板、检测台架或小型设备的安装位中。

  从实际工况出发,这类支座多用于轻工装配工位、传感器安装支架、实验台架以及小型自动化线的辅助定位场景:长槽结构允许被夹持件沿槽长方向调整位置,锁紧后可保持杆件的轴向姿态稳定,双侧开口则支持两根对向布置的杆件共用同一支座,减少台面上的支座排布数量,压缩安装占用空间。相比普通圆孔支座,腰型槽对杆件直径的适配范围更宽,也能补偿安装孔位的小幅偏差,降低现场装配的对位难度。

  结构设计上优先保证夹持刚性与加工工艺性:基体壁厚均匀,长槽周边保留足够实体截面,避免锁紧时出现局部变形;槽壁与杆件的接触区域为连续弧面,接触应力分布更均匀,不易在薄壁杆件表面压出凹痕。建模时需重点控制腰型槽的圆弧半径与槽宽的同轴度,槽口边缘可做微小倒角,既方便杆件快速滑入,也能消除铣削加工后的毛刺残留。

  安装边界方面,长方体底面为主要定位基准面,可通过侧面压紧或底面粘接、螺栓辅助固定;选型时需核对基体总长、总宽与槽宽尺寸,确认槽内有效调节行程满足杆件的位置调整需求,同时保证支座安装后,槽体开口方向与杆件装入方向无周边构件遮挡。该结构无复杂运动部件,维护成本低,既可作为独立夹具使用,也可作为保持架集成到更复杂的工装组合中。
