铅笔性能测试功能机结构设计

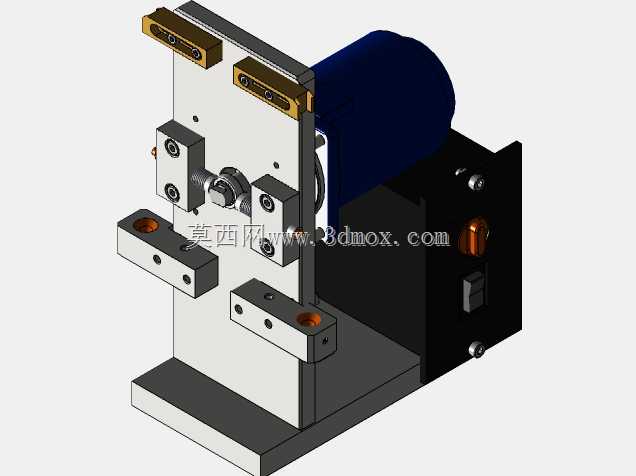

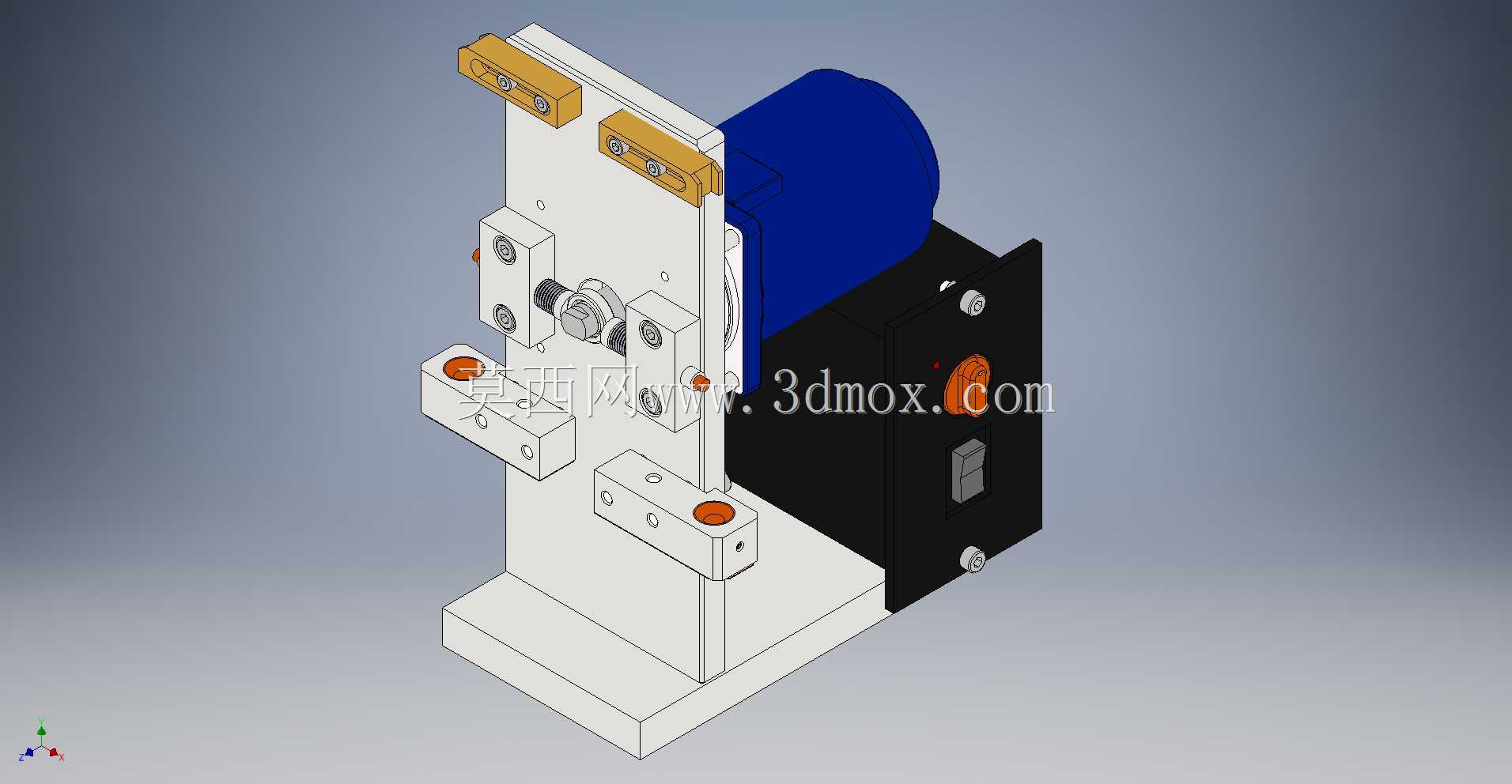

这款铅笔测试功能机主要面向文具生产环节的成品性能校验场景，可在铅笔生产完成后的出厂检验工序中，完成多维度的铅笔物理性能测试动作，替代传统人工手持测试的低效模式，保障同批次铅笔的书写、结构强度等性能一致性。设备整体采用立式安装布局，底部为整块实心安装基座，可直接通过螺栓固定在车间检验工位的工作台面上，基座上方的立式安装板作为所有功能组件的承载基体，安装板上预留了多组规则排列的安装孔位，可根据不同测试需求调整各功能模块的安装位置，适配不同规格铅笔的测试要求。设备左侧集成了多组测试工位，每个工位都配置了独立的铅笔夹持结构与测试执行组件，夹持块采用带定位槽的硬质铝合金加工而成，可稳定固定铅笔的杆身，避免测试过程中出现窜动偏移影响测试结果，部分工位配置了可调节的压头结构，可模拟书写过程中的按压力度，测试铅笔铅芯的抗断裂性能，还有工位配置了旋转驱动结构，可带动铅笔完成固定角度的转动，测试铅笔杆身的抗扭性能。设备右侧集成了驱动与控制模块，蓝色的驱动组件为各测试工位提供稳定的动力输出，黑色的控制盒上集成了操作开关与状态指示组件，操作人员可通过面板上的开关直接启动测试流程，设备可按照预设的动作逻辑自动完成所有测试步骤，无需人工反复调整操作。从安装边界来看，设备整体宽度控制在300毫米以内，深度不超过250毫米，整体高度约450毫米，占用工作台面空间较小，可直接嵌入现有文具生产线的检验工位，不需要对现有产线布局做大幅改造。设计过程中优先考虑了测试动作的稳定性，所有运动部件都配置了对应的导向结构，避免动作过程中出现卡滞或偏移，同时各测试工位的动作行程都做了限位设计，防止超出行程损坏待测铅笔或设备组件，外露的操作部件都做了圆角处理，避免操作人员调试过程中出现磕碰划伤。设备的各功能模块都采用快拆式安装设计，当需要切换测试项目或者维护更换易损件时，不需要拆解整体机架，仅需松开对应模块的固定螺栓即可完成拆装，大幅降低日常维护的时间成本，适配车间快节奏的生产检验需求。
