工业清洗用弧形冲孔网篮结构

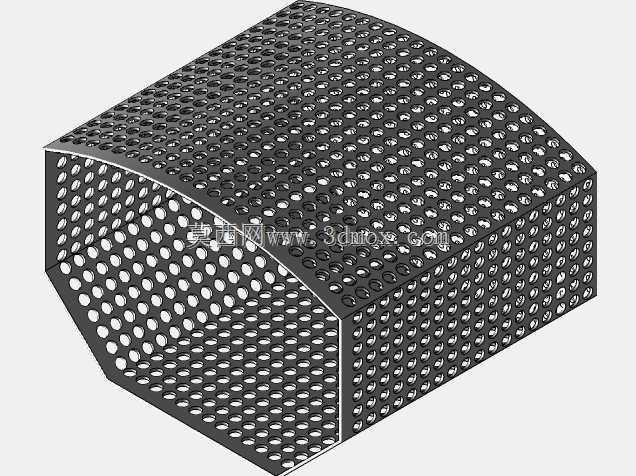

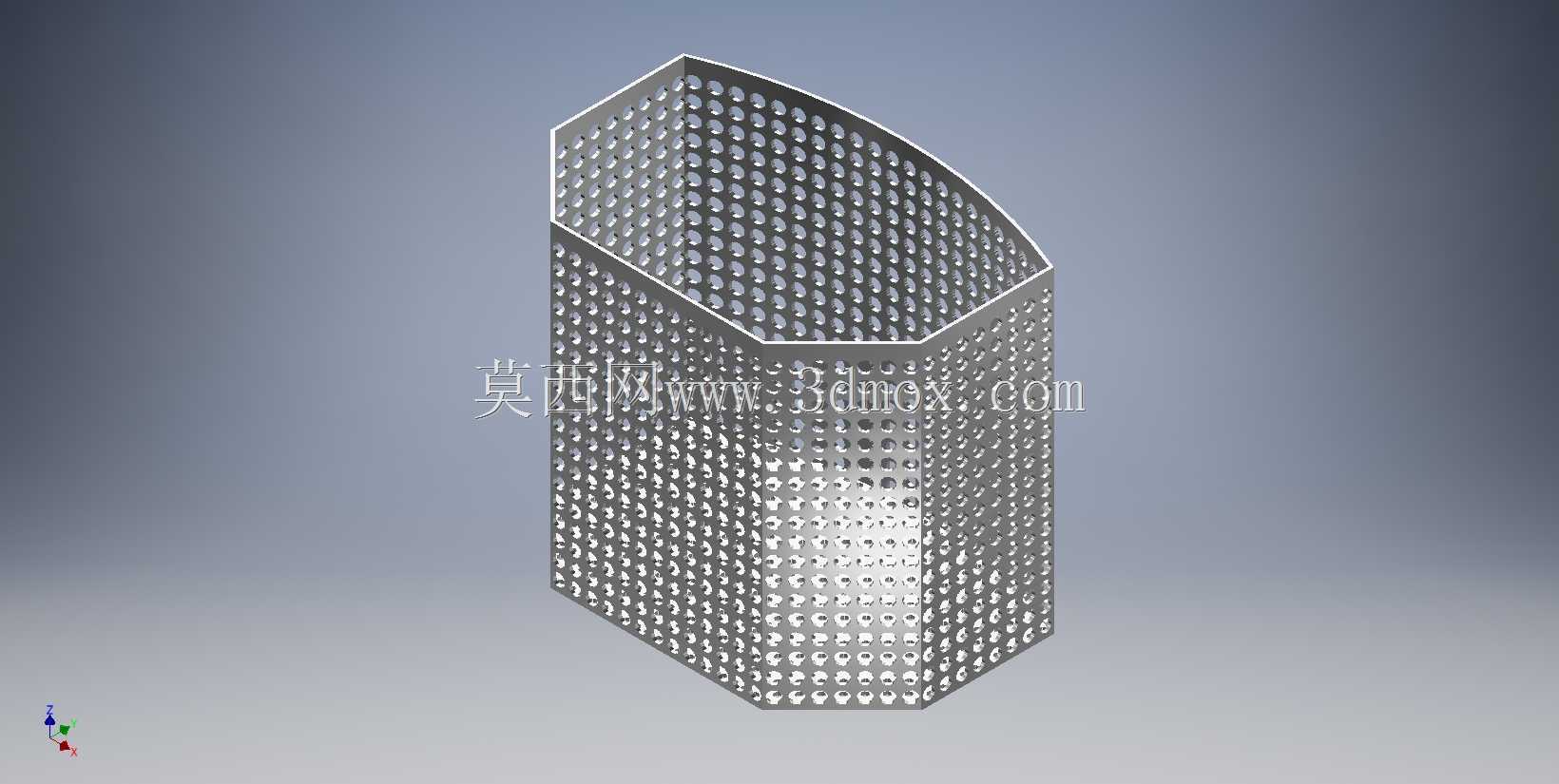

　　该网篮主要面向机加工车间、热处理工段和装配前处理工位，用于承托小型金属零件完成喷淋清洗、超声清洗、漂洗以及热风干燥。篮体采用带密集圆孔的板网结构，孔阵沿底面和侧壁连续分布，能够在保证承载刚度的同时让清洗液、压缩空气和热风顺畅穿过，减少积液与遮挡。弧形顶面并非单纯造型，而是为了在堆叠或推入清洗设备腔体时避开内部喷嘴、风刀和导轨边界，同时提高上表面的沥水速度。

　　从结构设计看，篮体由冲孔板弯折后围合成近似多边形腔体，棱边保留明确折弯半径，避免尖角造成应力集中。侧壁与底面之间通过折边形成封闭承载边界，孔边未出现明显悬伸，便于在三维建模时用统一孔特征阵列后再随曲面切除。孔距与孔径按等间距排布，既利于流体均匀通过，也便于数控冲压或激光切割加工。实际使用中，零件放入后不会因大孔掉落，而切屑、油污和清洗介质可快速排出；提出液面时，液体能够从侧壁和底部同步回流，缩短滴干时间。

　　安装边界方面，这类网篮需要与清洗机内腔、料筐托架或转运小车配合。外形宽度应小于清洗槽有效开口，深度需保证完全没入液位以下，高度则要避开上盖密封面和顶部喷淋管。弧形顶部最高点构成关键干涉边界，在设备选型时应作为整机包络尺寸校核；底部平面区域决定放置稳定性，若配合辊道输送，还需控制底面平整度和两侧导向间隙。侧壁开孔率影响清洗效率，但过高会削弱板件刚度，因此在重载工况下可在篮口增加折边或内部加强筋，而不必整体加厚板材。

　　建模时可先建立篮体外形骨架，确定底面、侧壁和弧顶的连续关系，再以基准面控制孔阵列方向。由于弧面与平面交接处孔形会被裁切，阵列参数应预留边界调整量，避免端部出现半孔或薄弱边。把手位置若需补充，应设置在重心上方并远离喷淋干涉区；底部可预留垫脚间隙，便于叉车或人工搬取。整体结构强调可制造性、沥水性和腔体适配性，适合作为清洗工装设计、零件周转容器设计以及小型五金件后处理工位的参考结构。
