管道流体观测用三通式视镜结构

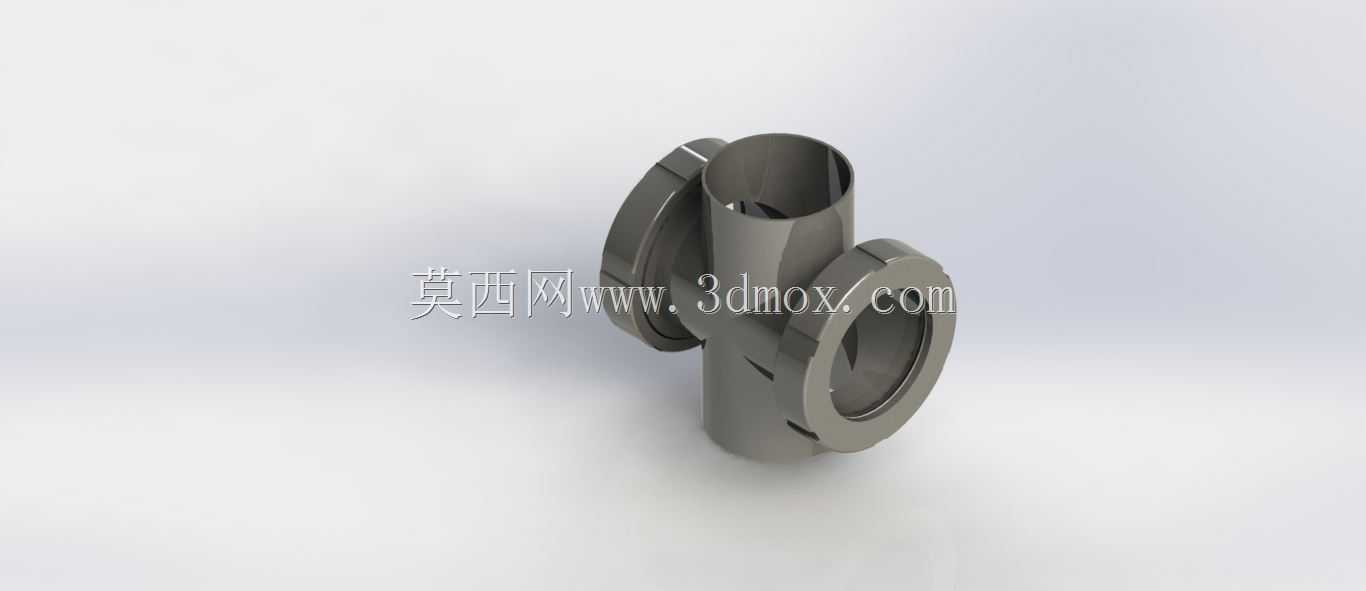

　　该视镜采用三通式主体布局，竖向通道与侧向接口形成交汇腔，核心作用是在不拆解管路的情况下，让运维与工艺人员直接观察介质流动状态、液位变化、颜色差异、气泡夹带或杂质沉积情况。这类结构常见于化工配料、制药纯化水、食品饮料输送、冷却循环、润滑系统以及小型实验装置中，尤其在需要判断阀门启闭后介质是否真正到达、泵后是否存在气阻、过滤器前后是否异常堵塞时，能够提供直观判断依据。

　　从结构设计看，两个带螺栓孔的圆形连接端分别承担对接与压紧功能，端面需要与配对法兰或视窗压盖保持足够平面度，避免密封面局部翘曲导致渗漏。中部交汇区做了圆滑过渡，而非尖锐直角相交，目的在于降低介质转向时的局部涡流与滞留，同时减少固体颗粒在拐角处堆积的概率。筒壁厚度在满足承压与刚性的前提下保持均衡，侧向开口周围形成加强区域，使安装压紧力能够均匀传递到密封边界。

　　实际选型时，不能只关注通流口径，还要核对相邻管路中心高、法兰螺栓分布圆、孔径数量以及视窗有效观察直径。若安装空间贴近墙板、支架或其他阀件，侧向法兰外缘与竖向筒体端部的距离会直接决定扳手操作空间；视镜若用于高温或温差变化较大的工况，还应预留玻璃与金属框架热膨胀不一致所带来的压缩余量，避免视窗被刚性压碎。

　　建模时应优先建立主通道中心线与侧向接口中心线，再以交汇腔为基准控制内外壁偏移。法兰端面、密封槽、螺栓孔与筒体同轴度需要保持一致，否则工程图展开后容易出现配对件干涉。对于观察区域，压盖与玻璃片之间通常设置耐介质垫片，金属压盖不宜直接接触脆性视窗；螺纹或螺栓锁紧应按对角顺序均匀施力，这一点在结构说明和装配关系中应体现出来。

　　该模型的价值不只在外观还原，更在于把管路观测件的安装边界、流道交汇关系和密封压紧逻辑表达清楚。结构工程师可据此复核管路布置，设备维护人员可判断观察方向是否便于巡检，三维建模人员也可在此基础上调整通径、法兰标准或视窗形式，以适配不同压力等级和介质条件。
