海贝120W大功率LED工矿照明灯具

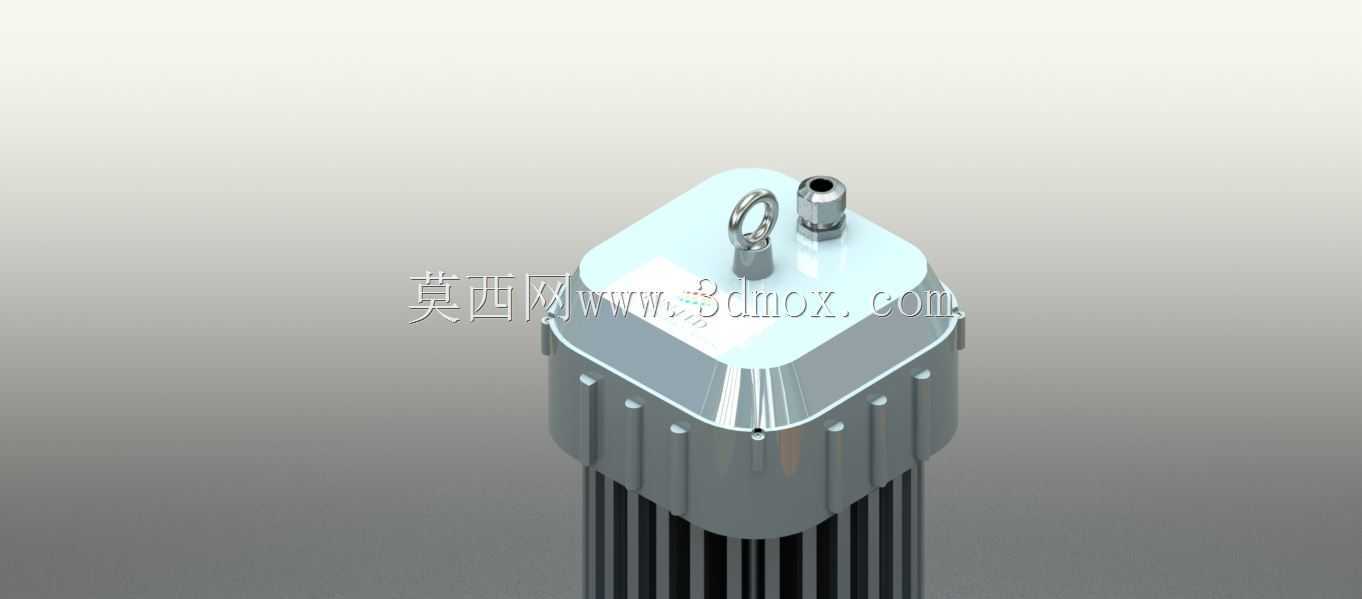

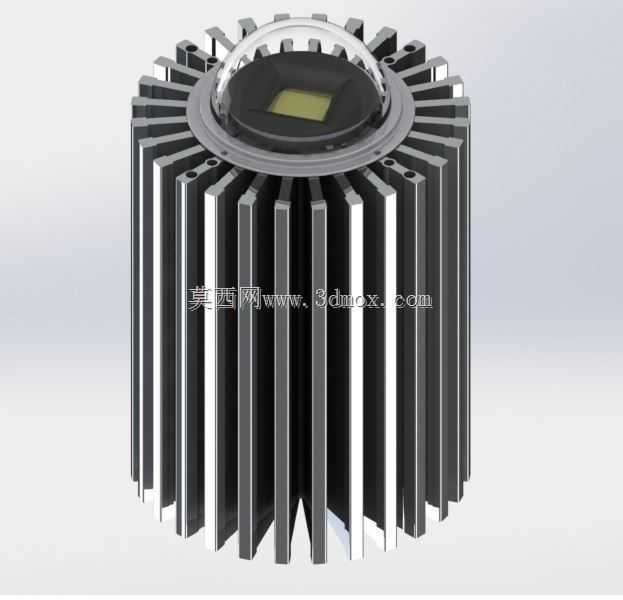

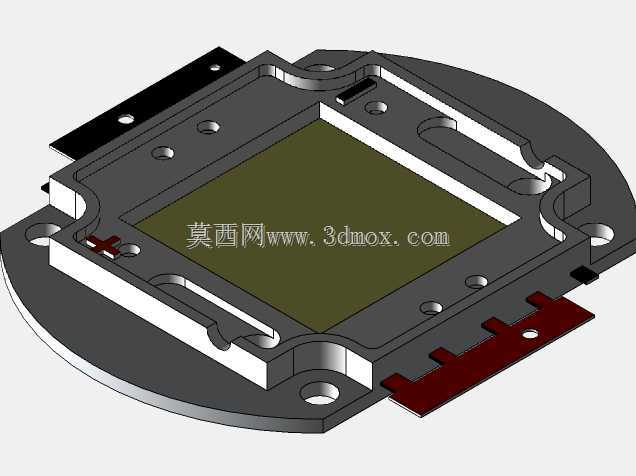

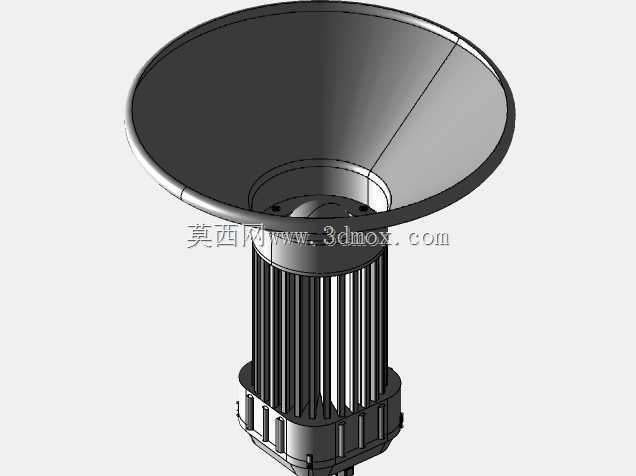

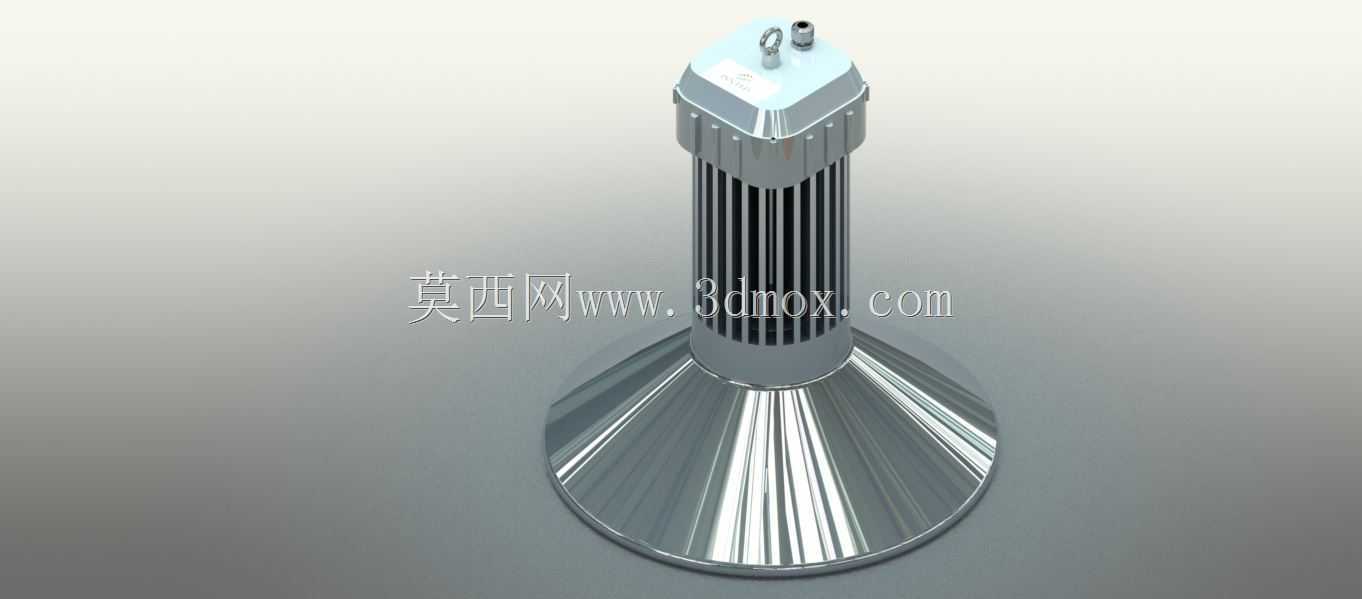

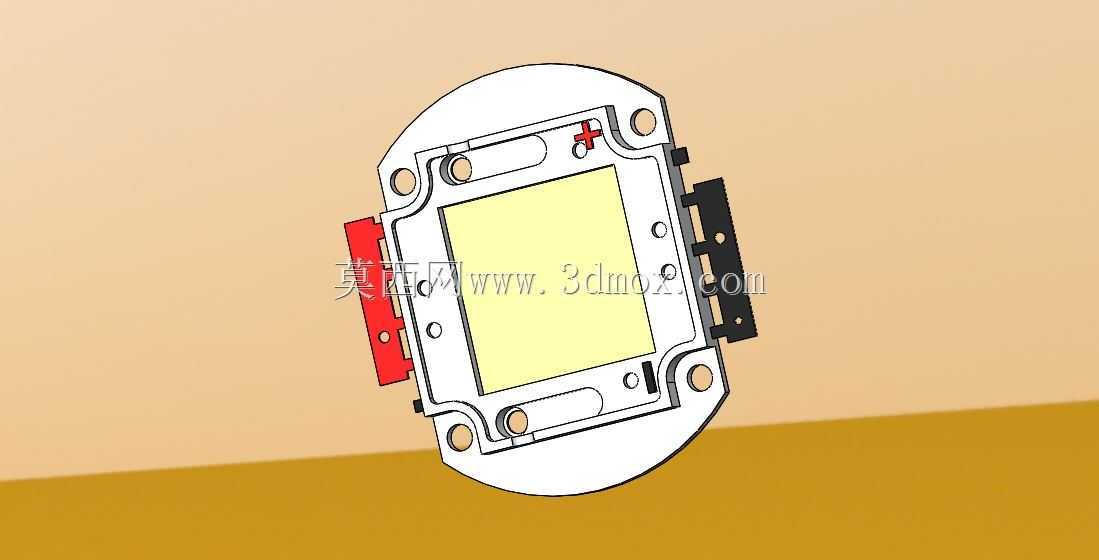

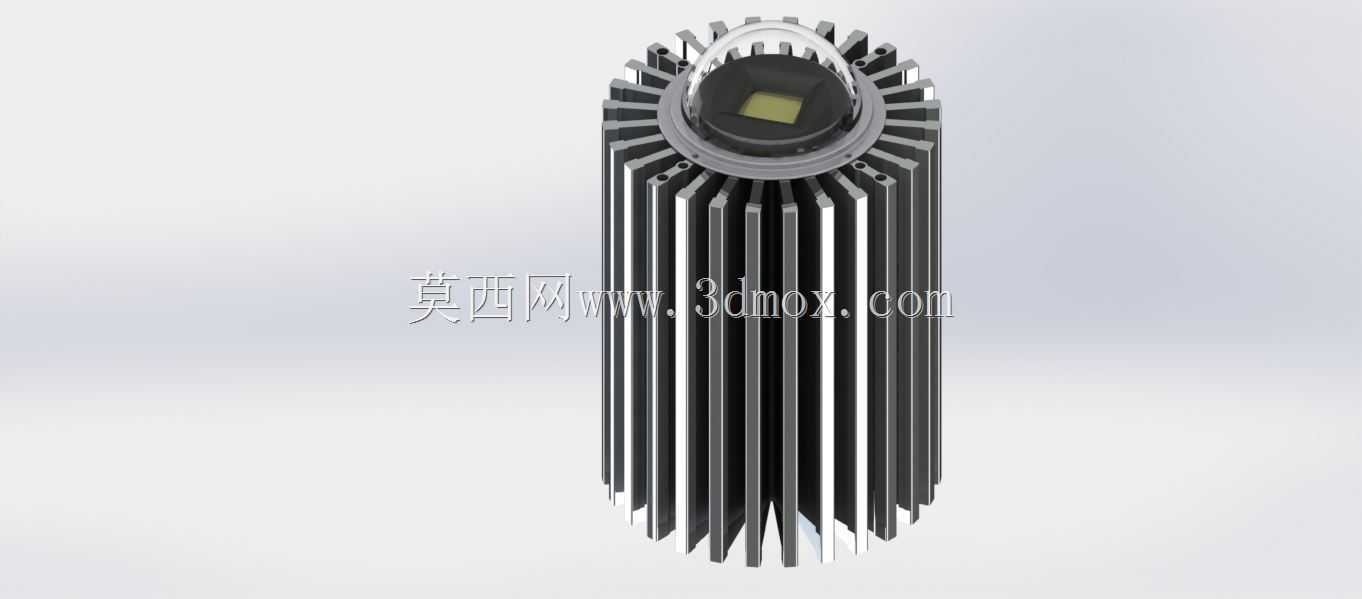

　　这款120W海贝系列LED高棚灯的三维结构完整呈现了大功率工业照明灯具从光源腔、散热体到安装接口的典型布局。模型上部为压铸成型的电器盒，表面预留防水接线腔与格兰头安装位，内部可容纳驱动电源及接线端子；盒体下方连接圆柱形鳍片散热器，密集竖直肋片在自然对流条件下扩大换热面积，将LED工作产生的热量迅速导出，降低光衰并延长光源寿命。散热器底部贴合LED光源基板，外围配置大口径抛物线反光罩，通过镜面反射将光线集中向下投射，在厂房、仓库、车间等高顶空间形成均匀照度，减少眩光与上射光损失。

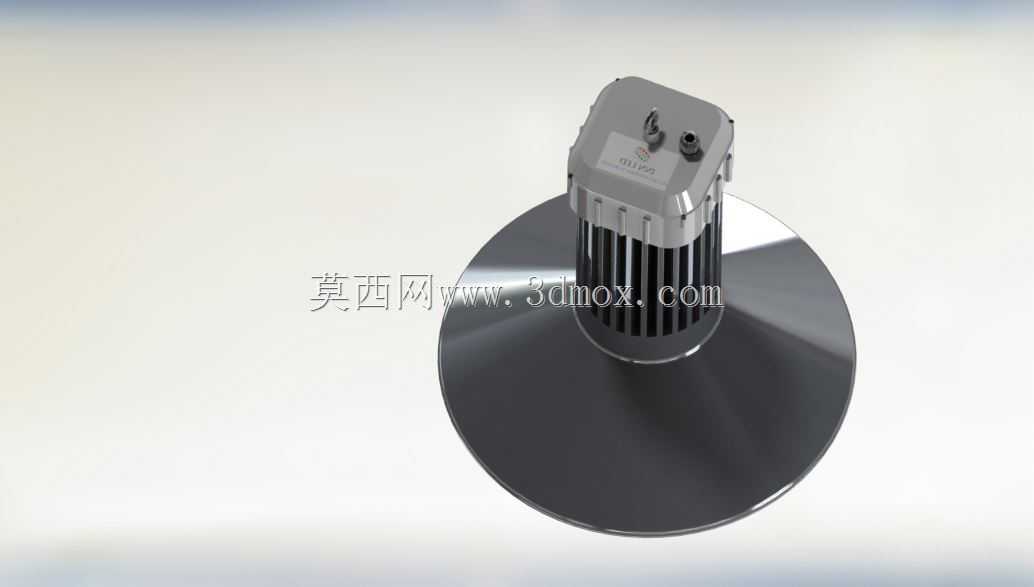

　　在实际工程应用中，该类灯具常用于层高6米以上的机械加工车间、物流仓储中心、大型超市及体育场馆。相比传统金卤灯或高压钠灯，LED方案启动快、显色性好、能耗低，且不含汞等有害物质。反光罩口径与配光曲线决定了照射半径与安装间距，结构工程师在排布灯具时需结合屋面承重、桥架走向及维护通道，预留足够的散热与接线空间。模型顶部的接线孔和安装螺孔可适配吊杆、吊链或支架安装，安装边界需注意与屋面、风管及消防喷淋保持安全距离，避免热源积聚影响驱动寿命。

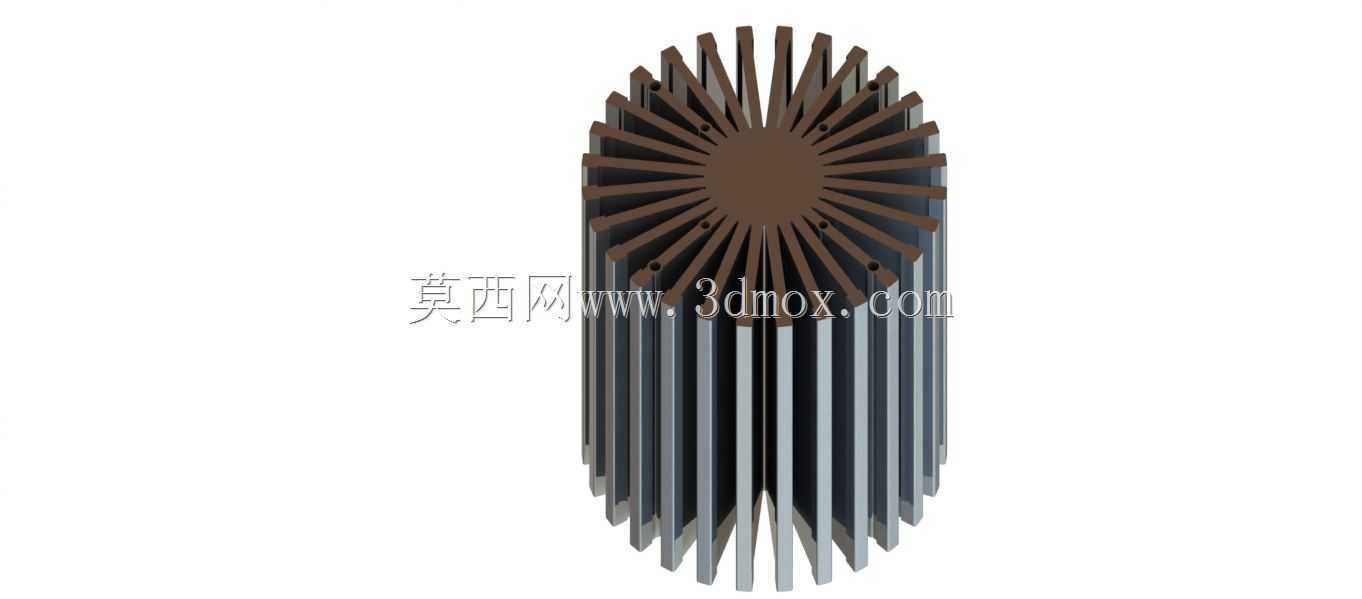

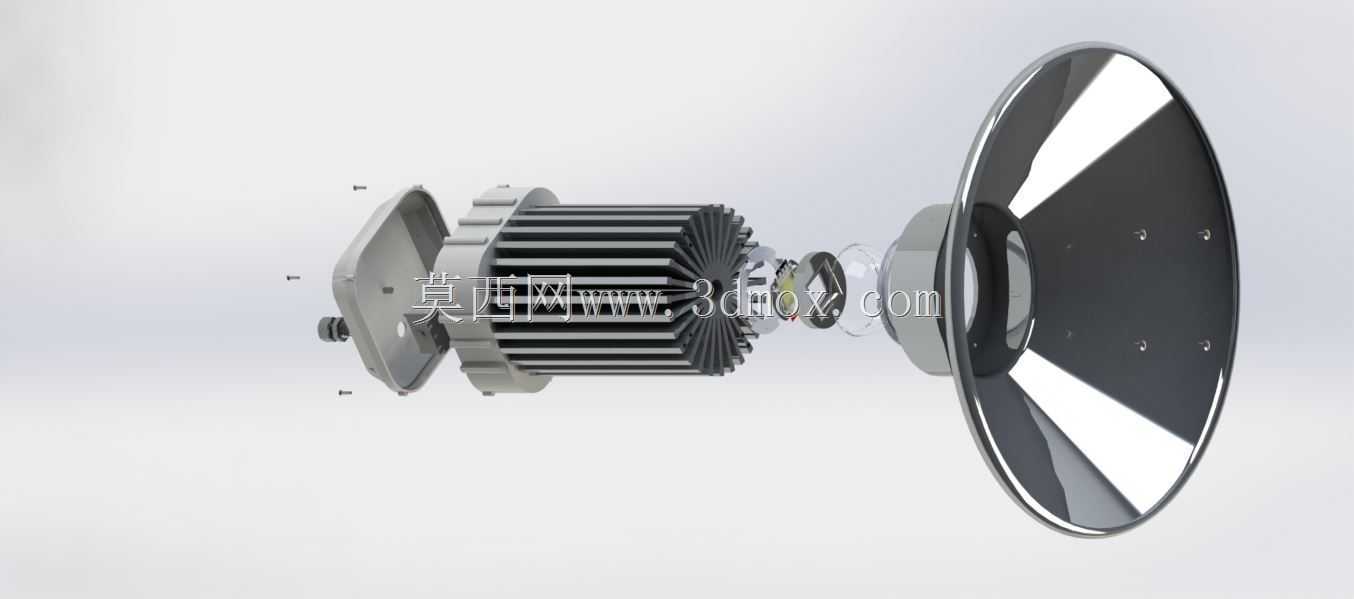

　　从设计思路看，上部电器腔与散热鳍片采用分体式结构，既便于压铸模具制造，也利于后期电源维护更换；鳍片沿圆周均匀分布，兼顾结构刚性与空气流道，避免积灰影响散热。反光罩与散热器之间通过卡扣或螺钉连接，保证装配精度与密封性能。外壳防护等级通常需满足粉尘与喷水环境要求，接线腔处设置密封圈与电缆锁紧头，防止潮气与粉尘侵入。整体外形呈上窄下宽的塔状，重心靠近安装面，有利于降低吊装振动。

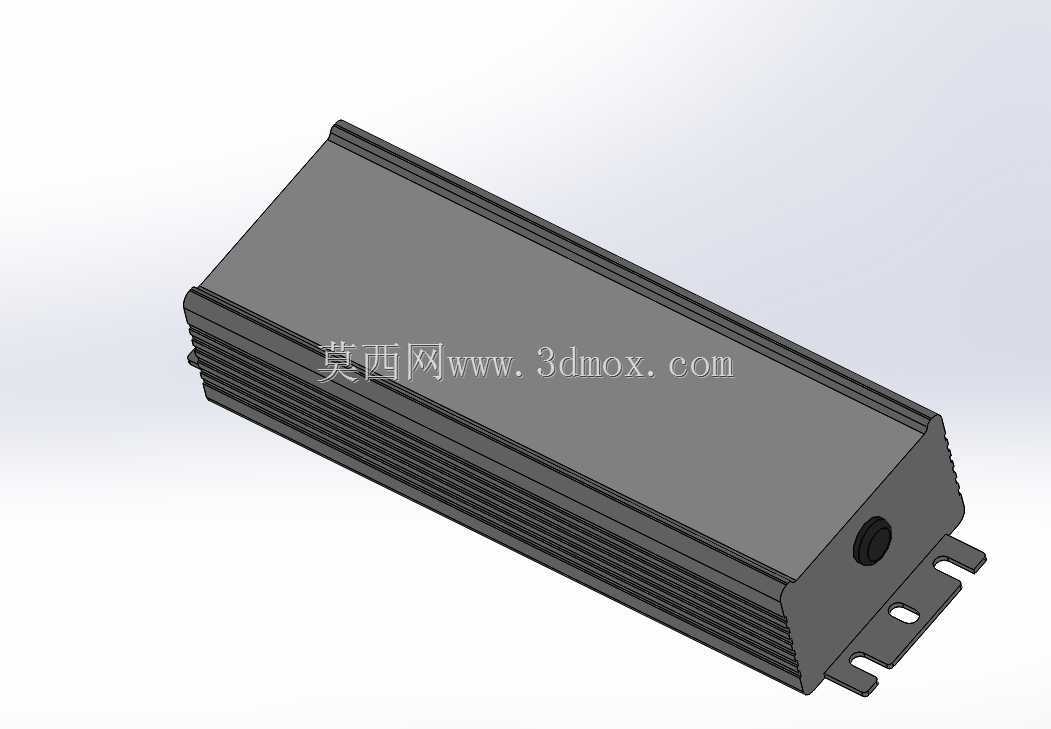

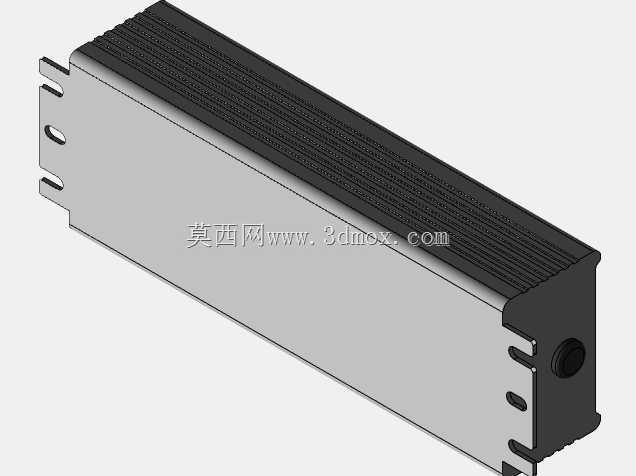

　　建模过程中需重点控制反光罩曲面的母线方程与壁厚，确保光学配光与冲压工艺一致；鳍片间距、根部圆角及拔模斜度直接影响压铸成型和散热效率，过密肋片会导致模具充型困难，过疏则散热不足。电器盒内的驱动安装柱、走线槽与固定孔位需与实际电源尺寸匹配，预留绝缘与爬电距离。该三维模型可用于照明方案的空间校核、安装支架设计、散热仿真前处理以及产品展示，帮助结构工程师在开模前验证装配关系，减少物理样机迭代次数。
