气体洗涤塔多孔端盖结构设计

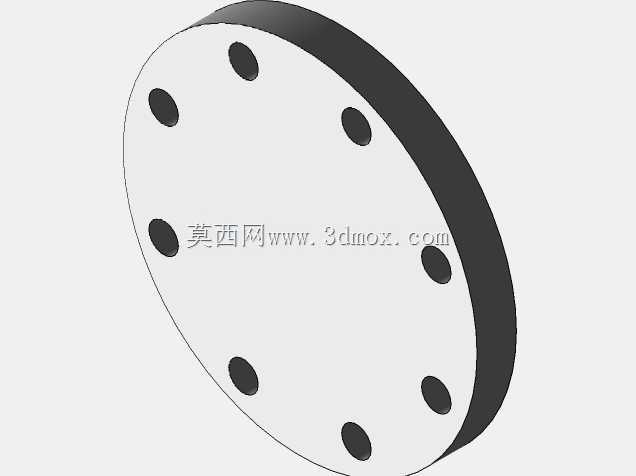

　　该端盖结构属于气体洗涤塔的核心承压密封部件，主要应用于化工废气治理、工业尾气净化、酸碱气体回收等湿法洗涤工况，安装在洗涤塔筒体的端部，既承担筒体内部的介质压力载荷，也为内部喷淋管、填料支撑、液位检测元件提供安装定位接口。从结构特征来看，该端盖采用整体平板式法兰构型，沿圆周方向均匀布置8个贯通螺栓孔，孔位排布严格匹配洗涤塔筒体法兰的螺栓孔中心距，安装时可通过螺栓副实现端盖与筒体的紧密贴合，配合密封垫片阻断塔内带液气体外溢。端盖厚度方向经过载荷校核，可承受塔内喷淋系统工作时的微正压或负压工况，避免运行过程中出现端面变形导致密封失效。设计阶段优先考虑了现场拆装维护的便利性，螺栓孔采用等节距圆周排布，无需对位标识即可完成盲装，

　　降低检修时的对位难度。端盖的外缘与筒体法兰外径保持一致，无额外突出结构，可适配外围的保温层包覆施工，减少现场保温作业的裁切工作量。从安装边界来看，该端盖的外圆尺寸直接决定洗涤塔端部的最大安装轮廓，螺栓孔的分布圆直径需与配对法兰完全吻合，孔位公差控制在合理范围内，保证所有螺栓均可顺利穿入。端盖内侧可根据工况需求加工定位台阶，用于限位内部填料压圈或喷淋管支架，省去内部支撑的额外焊接固定工序，减少塔内焊缝数量，降低腐蚀介质对焊缝的侵蚀概率。在实际工况中，洗涤塔内部持续流通含酸碱组分的带液气体，端盖长期处于潮湿腐蚀环境，该结构的平整端面既便于衬胶、衬塑等防腐层施工，也不存在易积液的死角，停机检修时可快速完成内部冲洗，避免腐蚀介质残留。

　　建模过程中对端盖的螺栓孔位置、厚度、外圆尺寸均做了参数化关联，调整塔径规格时只需修改对应参数即可快速生成同系列端盖模型，无需重新绘制草图。该结构没有冗余的异形凸起，加工时可直接采用板材切割下料，一次装夹即可完成所有孔位加工，生产工序简单，制造成本可控。针对不同处理风量的洗涤塔，该端盖结构可按比例缩放调整孔位数量与整体厚度，适配不同直径的塔体，具备较强的系列化拓展能力，能够满足环保工程、化工生产中不同规格洗涤塔的端部密封与部件安装需求。
