列管式蒸汽冷凝换热装置结构设计

项目分类:换热器 发布时间:2022-05-03 ID:614884
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计
  • 列管式蒸汽冷凝换热装置结构设计

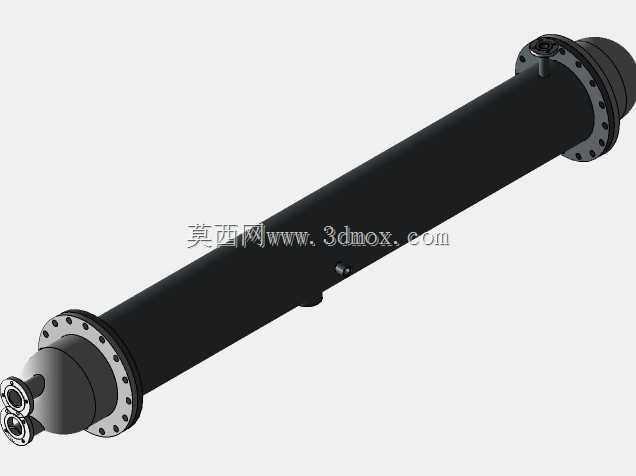

  该装置为卧式列管式蒸汽冷凝设备,主要用于工艺系统中饱和蒸汽的相变放热与冷凝液回收。在化工、制药、食品、能源及公用工程场景中,这类结构常布置于塔顶气相出口、蒸汽排空回收段或加热系统末端,通过冷却水与蒸汽间壁换热,将气态介质冷凝为液态,降低后段管路背压并回收余热。设备整体呈长圆筒形,核心由壳体、管束、管板、折流元件及端部接口组成。壳程走蒸汽,管程走冷却介质;蒸汽进入壳程后横向冲刷管束,在管壁外侧形成液膜并沿管面向下汇集,冷凝液由低位接口排出。为提高换热效率,壳体内设置多道折流板,使流体沿壳体呈反复折流状态,延长蒸汽与管束接触路径,减少壳程短路与死区。折流板间距与切口比例直接影响壳程流速和压降,设计时需要在换热系数、

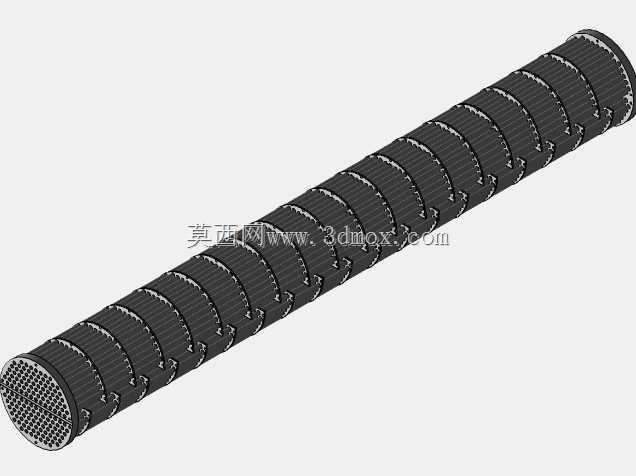

  阻力损失与振动风险之间取得平衡。管束采用密集平行管阵列,端部由管板固定并形成密封分隔。管板既要承担管子定位,又要隔离管程与壳程介质,其厚度、开孔节距和焊接或胀接方式需结合压力、温度及温差应力确定。长径比较大时,还应考虑管束与壳体热膨胀差异,必要时通过膨胀节、浮头或U形管结构补偿热变形,避免管接头处产生疲劳泄漏。从安装边界看,卧式布置需要预留抽芯空间,设备一端应留出接近管束长度的检修距离,以便抽出管束检查结垢、堵塞和腐蚀。筒体下方设置支座,支座位置应靠近管板或加强区,避免壳体局部应力集中;接管方位需与管路坡度、排气排液方向协调。冷却水通常采用低进高出,保证管程充满并顺利排气;蒸汽入口宜设置防冲结构,避免高速气流直接冲刷管束造成侵蚀。

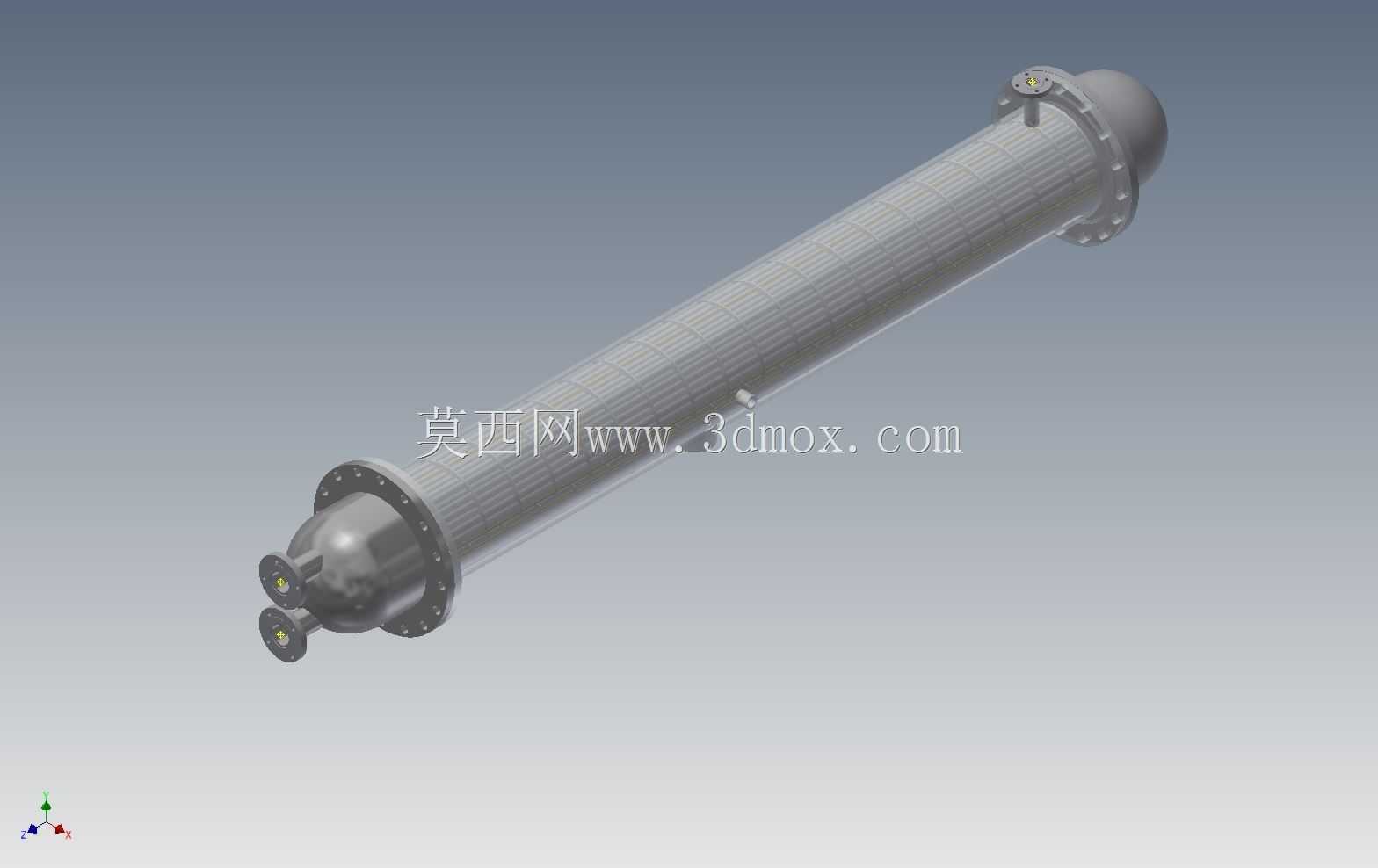

  实际选型时,换热面积由蒸汽负荷、冷凝温度、冷却水量及允许温升计算确定,同时校核对数平均温差、总传热系数和壳程压降。若蒸汽中含有不凝性气体,应在壳程适当位置设置排气口,否则气膜会显著降低冷凝传热效果。对于水质较差的工况,管程流速不宜过低,以减轻沉积和结垢;停机后还应具备排净条件,防止冻裂或腐蚀。该三维结构完整表达了筒体分段、折流板排列、管束分布及端部管板关系,可用于换热方案评审、管路干涉检查、支座定位和制造工艺沟通。建模时对管孔阵列、折流板切口、拉杆固定位置和壳体分段进行了明确表达,便于后续生成工程图、核算安装空间,并为强度校核、流场分析和检修维护提供直观依据。
