P802基本通风机壳体结构设计

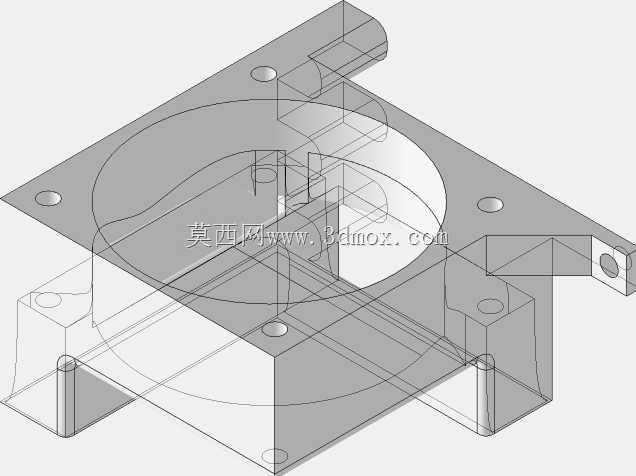

　　该结构围绕小型离心或轴流通风部件的安装承载展开，主体采用近似方形的钣金折弯壳体，中部预留圆形风轮或风道通过区域，能够为叶轮、电机及导流件提供稳定的装配空间。壳体四角布置安装孔位，侧边延伸出连接耳与支撑边，便于在控制柜、电子设备机架、小型工业箱体或通风管路中进行固定。从结构形态看，模型重点表达了外壳、折边、凸台、孔位和内部避让关系，适合用于设备散热布局校核、安装干涉检查以及后续工程图展开。

　　在实际应用中，这类通风部件常布置在需要持续换气或局部散热的位置，例如电气柜侧壁、仪器仪表箱体、自动化设备机架、小型热源模块附近。壳体一方面承担风路导向作用，使气流能够按预定方向进入或排出，另一方面为旋转部件提供防护，避免异物直接接触，同时减少运行过程中的振动传递。方形外轮廓相比圆形外壳更利于贴板安装，平面贴合面积较大，孔位分布对称，固定后受力较为均匀。

　　设计思路上，模型优先保证安装边界清晰。底板与围边形成半开放腔体，圆形开口与方形外框之间保留足够的连接材料，既减轻重量，又维持壳体刚性。边角处的折弯和局部加强结构能够降低薄板受力后的翘曲风险；凸台、柱位和折边的设置，则用于匹配紧固件、电机支架或导流板。对于结构工程师而言，这类模型的价值不只在外观，而在于孔位间距、腔体高度、开口直径、侧壁避让和安装面平面度是否能够直接服务于装配。

　　从建模角度看，该件适合采用钣金特征与实体特征结合的方式完成：先建立基础安装板轮廓，再通过拉伸、切除生成风道开口和固定孔，随后处理折弯边、连接耳和局部凸台。若进入生产阶段，还需结合板厚、折弯半径、焊接或铆接方式进一步细化。三维状态下可直接检查风机装入后与周边元器件的距离，确认螺钉工具空间、气流通道以及维护拆卸方向，避免在整机装配阶段出现孔位错位或壳体与线缆、支架干涉的问题。
