限位开关防护安装盒结构设计

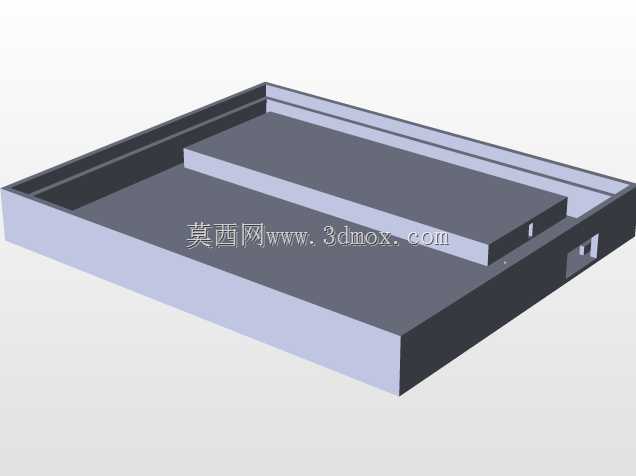

　　该壳体结构面向工业现场限位开关的嵌入式安装需求，整体采用浅槽型盒体布局，通过分层台阶形成器件容纳与定位边界。盒体外侧围边构成连续防护屏障，可减少加工碎屑、切削液飞溅、粉尘堆积对开关本体及接线部位的影响；内部台阶面用于承托限位开关或安装板，使器件在盒内保持固定高度，避免装配后出现晃动、错位。

　　从实际使用场景看，这类安装盒常见于自动化产线、机床防护门、输送线到位检测、工装夹具位置确认等位置。现场空间往往紧凑，限位开关既要可靠触发，又不能被运动部件直接撞击。该结构通过围边吸收侧向碰撞，同时保留开关触发方向的操作空间，使触发件能够稳定接触开关滚轮或摆杆。盒体底面平整，适合通过螺钉固定在机架板、型材立面或设备基座上；侧壁预留的缺口可作为走线通道，便于电缆从侧面引入并连接开关端子，减少线缆弯折半径过小带来的疲劳损伤。

　　设计思路上，模型没有采用复杂曲面，而是以规则折弯面和直角过渡为主，便于钣金展开、激光下料与折弯成型。台阶区域将盒内空间划分为两层：较低区域可容纳开关本体高度，较高区域形成避让，用于接线端子、线缆余量或小型固定件。这种分区能在有限外形尺寸内提高空间利用率，也让装配顺序更清晰：先固定开关，再完成接线，最后将盒体整体固定到设备上。

　　安装边界方面，需重点核对盒体外轮廓与周边运动件的安全距离，尤其是围边高度不能干涉触发摆杆的运动弧线。底面安装孔位应与开关安装孔或附加安装板孔位对应，孔边距需满足钣金件的连接强度要求。侧壁走线缺口位置应朝向电缆桥架或线槽方向，避免线缆正对切屑飞溅方向。若用于潮湿或多尘环境，还可在盒体外侧配合盖板、密封条或电缆接头使用，以进一步提升防护等级。

　　三维建模时，围边与底板连接处的折弯半径、材料厚度和台阶高度需要保持一致，避免展开后出现干涉或折弯重叠。内部承托面的宽度应根据所选限位开关的底座尺寸确定，既要限制横向窜动，也要留出装配公差。对于需要频繁调整触发位置的工位，可在底面设计长圆孔，使盒体具备微量调节能力；对于固定工位，则采用圆孔定位更有利于重复安装精度。整体结构简洁，工艺性强，适合作为检测元件的外围安装防护件进行系列化派生设计。
