迷你键盘防护托盘结构设计

　　这款迷你键盘防护托盘的设计，最初是针对工业现场紧凑型输入终端的防护需求展开的，在车间操作台、嵌入式工控工位、便携检测设备配套的迷你键盘使用场景中，键盘表面容易堆积切削碎屑、粉尘、少量飞溅的切削液，日常挪动设备时也容易出现按键磕碰、异物卡键的问题，常规的键盘防尘盖多为平面盖板，没有定位结构，挪动时容易滑落，也无法适配带边缘凸起的迷你键盘安装边界。设计过程中首先梳理了安装边界的约束条件，托盘整体采用薄型围边结构，围边高度控制在刚好覆盖键盘按键顶面的尺寸，不会过高影响键盘收纳进设备配套的便携箱，也不会过低导致防护失效。

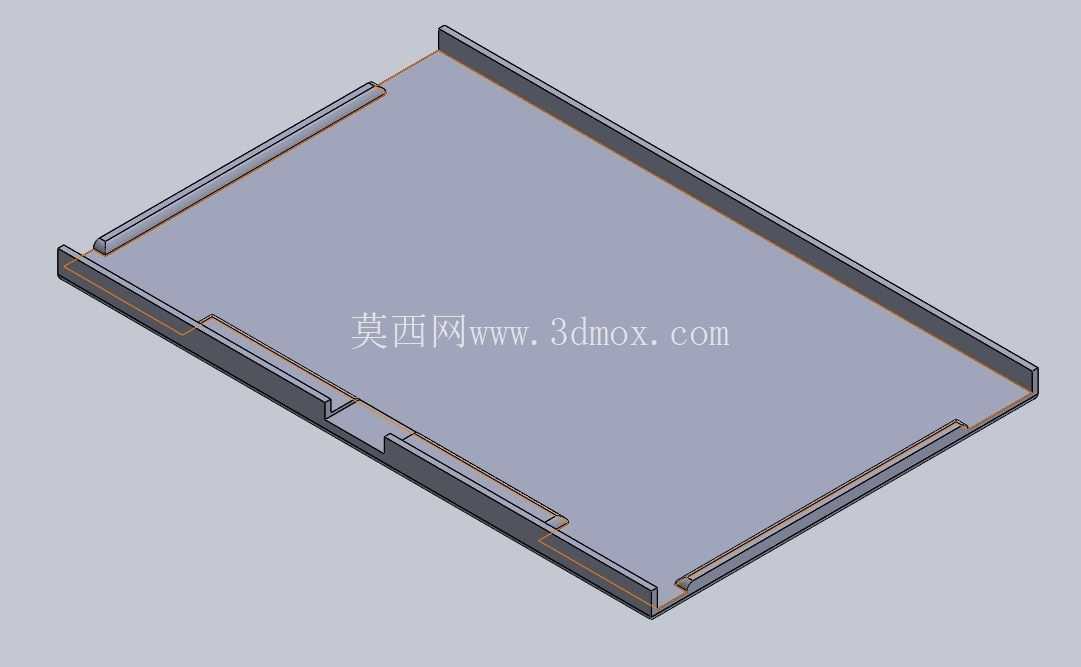

　　围边内侧设置了三段式定位凸条，分别对应键盘的两个长边和一个短边的安装卡位，凸条的高度仅为围边高度的三分之一，既可以在托盘扣合时精准导向，让键盘顺利滑入托盘定位，又不会因为凸条过高占用键盘侧边的接口空间，部分迷你键盘侧边预留了USB扩展接口、拨码开关，低凸条设计可以完全避开这些结构，不会出现干涉。托盘的底板采用微弧面下沉设计，底板与按键顶面之间预留了0.8mm的均匀间隙，这个间隙是经过反复验证的，既可以避免托盘扣合后压到按键触发误输入，又能控制整体厚度，减少防护结构占用的收纳空间。围边的转角处做了R2的圆角过渡，没有尖锐棱角，避免日常取放时划伤操作人员，也减少了应力集中，在托盘受到轻微挤压时不容易出现转角开裂的问题。针对不同使用场景的适配性，设计时也做了对应的结构考量，比如在经常需要挪动键盘的户外检测场景，托盘围边的外侧设置了微磨砂纹理，增加取放时的摩擦力，不容易手滑掉落；在固定工位长期使用的场景，托盘底板背面预留了薄型背胶的粘贴位，可以将托盘固定在操作台对应位置，键盘不用时直接滑入托盘即可完成防护，不需要额外的卡扣结构，操作效率更高。结构建模过程中，对围边的壁厚做了均匀化处理，整体壁厚保持1.2mm，既保证了结构强度，日常轻微磕碰不会变形，又尽可能控制了整体重量，不会给便携设备增加过多负重。

　　在安装边界的适配性上，托盘的内轮廓尺寸是基于市面主流60%配列迷你键盘的外轮廓公差带设计的，内轮廓长宽尺寸预留了0.3mm的间隙公差，可以兼容同尺寸范围内不同品牌迷你键盘的外形尺寸误差，不会出现个别键盘卡滞或者间隙过大晃动的问题。围边的开口端做了15度的导向斜角，扣合托盘时不需要精准对位，顺着斜角就能顺利滑入定位，即使是戴着手套操作也能轻松完成扣合动作，符合工业场景的操作习惯。另外，托盘的底板没有做全封闭的实心结构？不，不对，这款防护托盘的底板是平整的封闭结构，因为要阻挡粉尘和液体溅入，但是在围边的最低位置预留了两个直径1mm的微泄流孔，万一有少量液体溅入托盘，可以顺着泄流孔排出，不会积在托盘内部浸泡键盘外壳。

　　从实际使用的角度看，这款防护结构没有采用复杂的卡扣、锁扣结构，完全依靠结构本身的定位凸条实现固定，没有易损件，长期使用不会出现卡扣断裂、弹性失效的问题，维护成本极低，适合工业场景长期高频使用。建模时对所有的配合面都做了拔模处理，拔模角度设置为1度，不管是采用3D打印小批量制作，还是开模注塑量产，都能顺利脱模，不需要额外的后处理工序，结构工艺性良好。在细节处理上，定位凸条的端面做了倒角处理，键盘滑入时不会刮伤键盘的外壳表面，长期反复取放也不会在键盘外壳上留下明显的划痕。整体结构没有多余的装饰性特征，所有的结构设计都围绕防护、定位、易用三个核心需求展开，没有冗余结构，最大限度控制了材料消耗和制作成本。
