双管荧光灯底座塑料端盖结构设计

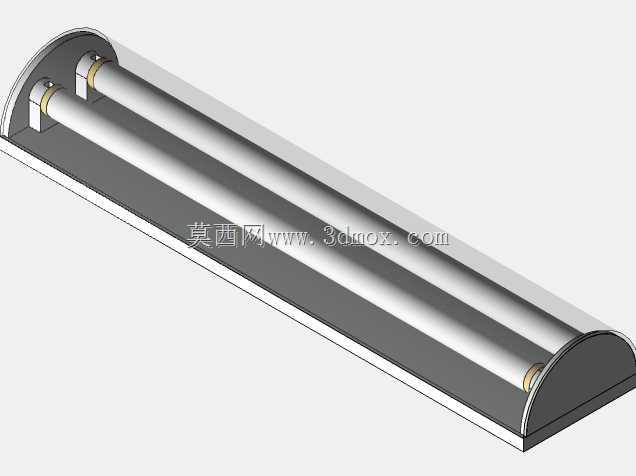

　　该结构针对双管荧光照明场景开发，核心承载件采用半圆弧罩壳与平直底座组合的形式，底座预留灯管安装定位槽，两端设置塑料端盖，端盖上集成灯座卡位与走线避让结构，可同时固定两根平行布置的荧光灯管。从实际使用场景看，这类结构常见于车间工位局部照明、设备舱内辅助照明、洁净室顶灯安装等位置，半圆弧外罩可将灯管向上及侧向的光线向下反射，减少直射眩光，同时罩壳边缘做包边处理，避免安装维护时割伤操作人员。设计阶段优先考虑灯管更换的便捷性，端盖与底座采用卡扣加定位筋的配合方式，无需额外紧固件即可完成端盖预固定，批量装配时可减少锁螺丝工序；底座背部预留平整安装面，可通过胶粘、卡扣或螺钉固定在设备壁板、吊顶龙骨上，安装边界需保证底座背部贴合面无凸起焊点，

　　两端留出不小于二十毫米的接线操作空间。结构细节上，两根灯管的中心距依据常规荧光灯管管径设置，保证灯管插拔时不会互相干涉，端盖内侧设置导线槽，将镇流器引出线规整约束在槽内，避免导线与灯管端部金属件接触引发磨损；罩壳内壁做哑光处理，降低光线反射时的杂散光，底座侧壁预留散热缝隙，兼顾灯管工作时的空气流通需求。建模过程中需重点核对端盖卡扣的拔模角度，底座与罩壳的配合止口需预留均匀装配间隙，防止塑料件成型收缩后出现装配错位；灯管定位座的同轴度需控制在合理范围，避免灯管装入后出现翘曲、接触不良的问题。整体结构没有复杂异形曲面，各零部件均采用常规钣金折弯与注塑成型工艺即可实现，底座板材厚度、端盖壁厚均按常用照明器件标准选取，兼顾结构刚性与材料成本，适合作为照明设备结构设计、非标设备照明改造的参考结构，也可用于验证双管灯具的装配干涉、走线布局与安装空间匹配性。
