方形框架式传感安装基座结构

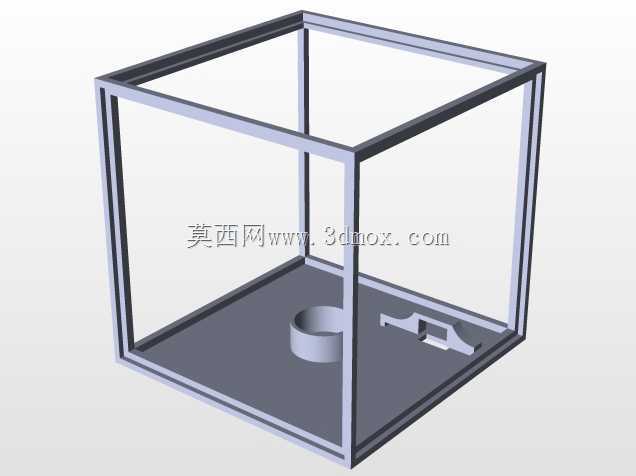

　　该结构以方形外框为主体承载边界，采用四根等长方管围合形成矩形平面，再由对应长度的竖向方管在四角连接，构成一个开放的六面框架空间。框架杆件截面统一，转角处按齐平对接处理，外轮廓边线平直，相邻面之间保持垂直关系，能够为内部器件提供稳定的安装基准。从实际使用角度看，这类框架常见于检测工位、实验台架或小型设备的传感单元布置区，外部可覆盖透明防护板，内部则用于容纳传感器、走线槽、小型定位件等。底板位于框架下部，与四周杆件形成封闭承托面，板面预留了两类典型安装特征：一处为带凸台的圆孔座，可用于柱状元件的插入定位；另一处为带缺口的长形压块，能够对扁平件或线缆走向进行约束。两者在底板上的位置避开了四角立柱区域，使装配工具具有足够操作空间，

　　也减少了与外围护板的干涉风险。设计思路上，框架优先保证整体刚性与装配互换性。杆件通过标准长度裁切即可拼焊或螺接成型，底板单独加工后固定于框架下沿，便于后期更换孔位布局。若用于检测场景，方形内腔可形成相对独立的观察区域，侧向开口方便人员调整传感器角度，顶部和底部则可分别承担防护与承载作用。对于需要透光观测的场合，四周留空的框架形式比封闭箱体更利于光线进入，也能降低整体重量。安装边界方面，外框尺寸决定了该组件能够嵌入的设备空间，四角立柱是主要受力位置，底板孔位需与被安装件的中心高、出线方向匹配。圆孔座的高度不宜过高，否则会影响上方器件放置；长形压块的缺口宽度应与被固定件保持合理间隙，避免装配时产生过定位。

　　框架杆件内侧还可预留螺钉槽或粘接面，用于固定玻璃、亚克力板或钣金盖板。整体结构没有复杂曲面，加工以切割、钻孔、焊接或组装为主，适合在小批量工位器具、教学实验装置以及传感器验证平台中使用。建模时需重点控制框架对角线一致性、底板与立柱的垂直度，以及两个安装特征相对于边框的位置尺寸，这样才能保证实物装配后外观规整、功能可靠。
