机加工定位用V型夹紧支承块

　　在轴类、套类以及小直径圆柱坯料的铣削、钻削、检测划线工序里，工件的径向定位精度直接决定后续加工的同轴度与对称度公差。这款V型块正是针对这类场景设计的定位支承元件，依靠两侧对称的斜面形成90度夹角承托面，将圆柱形工件的轴线自动约束在V型槽的对称中心面上，相比平口钳直接装夹圆料，它能有效避免工件装夹时的轴线偏移与转动打滑，在批量加工中可大幅减少找正辅助时间。

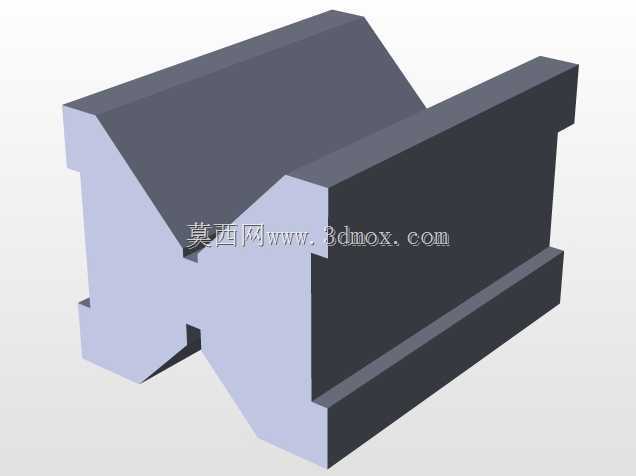

　　从结构设计来看，该V型块采用整体式块状构型，主体为厚实的矩形基座，上部开出贯通式V形定位槽，槽口两侧保留足够的压紧余量，基座底部加工出平直的安装贴合面，可直接放置在机床工作台、磁力吸盘或者检验平台上，也能配合T型槽螺栓穿过基座预留的安装孔完成刚性固定。V型槽的两个斜面经过等高与对称度管控，保证工件放入后轴线与底面平行，同时槽底预留退刀空隙，避免加工刀具切伤支承面，也方便清理切屑与切削液。

　　实际使用时，它既可以单块使用支承长轴的一端，也能成对布置支承长轴类工件的两个支承位，配合压板、弓形夹或者液压夹紧机构完成固定；在钻径向孔、铣键槽、打中心孔以及轴件圆周等分划线作业中，这种定位方式能稳定保证工件中心高一致，减少重复定位误差。基座的侧壁与端面均为平直加工面，可作为找正基准，方便在机床上快速拉表校准V型块的摆放方向，使其V型槽对称面与机床进给方向保持平行或垂直。

　　建模过程中重点还原了V型槽夹角、基座壁厚、底部定位边以及整体长宽高比例，各棱边的倒角与工艺槽均按实际工装常用结构处理，保证三维装配与干涉检查时的尺寸真实性。安装边界方面，需保证V型块底面与工作台完全贴合，压紧点尽量靠近V型槽两侧，避免压紧力导致块体翘起；所选V型槽开口尺寸需与工件直径匹配，保证工件与两斜面同时接触，防止线接触造成定位不稳。这类V型块广泛用于普通铣床、钻床、磨床以及检测平台，是机械加工车间里通用性极强的基础定位工装。
