机器人作业工位布局与防护结构设计

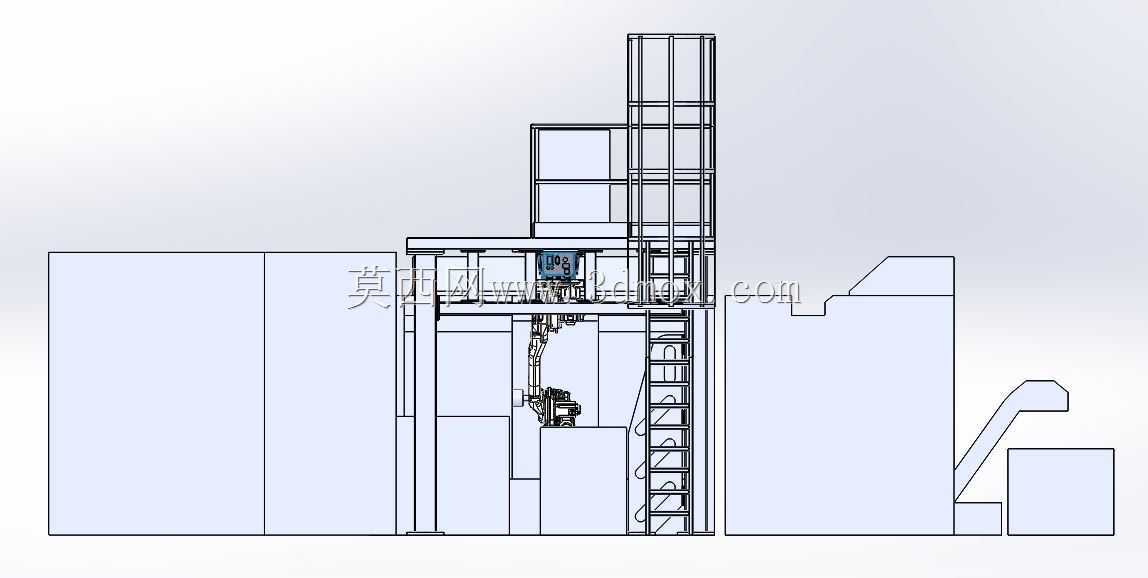

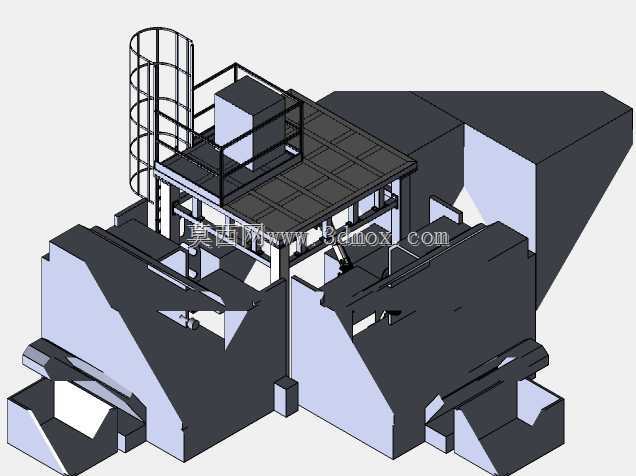

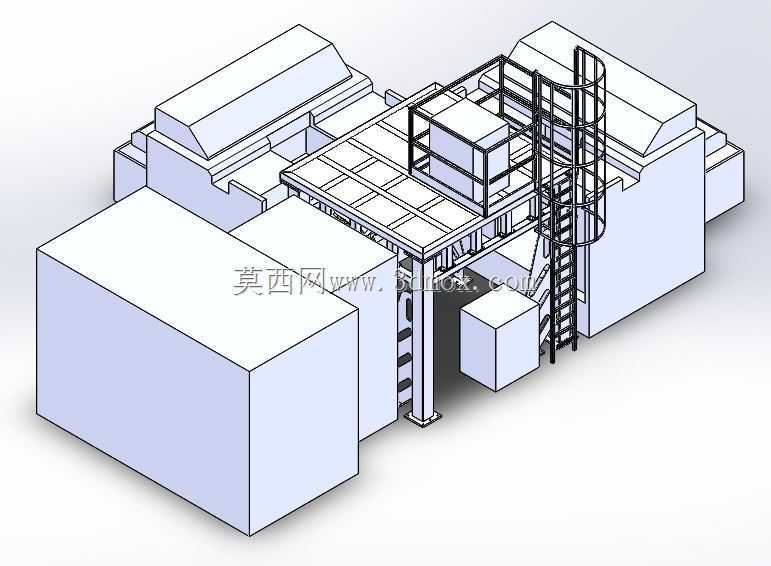

　　该模型围绕机器人作业区域展开，重点呈现了封闭或半封闭工位的空间划分、人员检修通道、上下料接口以及周边防护结构之间的关系。整体结构并非单一设备，而是一套以机器人作业为核心的工位级布局方案，适合在焊接、搬运、装配、上下料等自动化场景中作为方案沟通、干涉检查和安装边界确认的三维依据。从实际用途看，模型中部预留了机器人或执行机构的活动空间，两侧设置带斜向导料面的料仓或工件承接区，便于毛坯进入、成品排出或废料收集。上部平台采用框架梁与格栅板组合，既为控制柜、阀岛、管线桥架或除尘接口提供安装位置，也保留了人员检修时的踩踏承载面。平台一侧设置直爬梯和环形护笼，爬梯踏步、护笼间距与平台护栏形成连续的安全通道，用于日常点检、示教器操作、

　　电气维护和故障复位。设计思路上，模型优先处理的是机器人可达范围与固定结构之间的安全距离。机器人在高速运动或带载回转时，末端工具、工件与护栏、立柱、平台支撑之间必须留出足够余量，避免运行中发生碰撞；同时，防护板和实体围挡又要尽量贴近危险区域，减少无效占地，提高车间面积利用率。两侧料斗采用倾斜壁面，可降低工件卡滞概率，并使物料在重力作用下向指定出口汇集；底部开口和支腿位置则需要与现场输送线、料箱或叉车通道匹配。外形与安装边界方面，整套工位呈左右对称布置趋势，主体宽度由机器人臂展、工件最大回转直径和两侧料仓容量共同决定；高度方向包含作业区、平台层和顶部护栏三个层次，平台标高应满足维护人员站立后能够舒适触及关键设备，

　　且不超出车间净高和起重设备运行下限。底部支腿、地脚板和加强筋的位置需结合地面预埋板或化学锚栓布置，周边还应预留电控柜开门、气路走线和机械手示教空间。对于结构工程师而言，这类模型的价值不在于单个零件的复杂程度，而在于把机器人、平台、爬梯、护栏、料仓和围挡放在同一坐标系下校核：人因操作是否顺手，维护路径是否连续，物料流向是否顺畅，吊装与安装是否具备作业空间。通过三维剖切和旋转检查，可以提前发现平台立柱遮挡机器人轨迹、爬梯出口正对危险区、料斗下缘与输送设备干涉等常见问题，从而在投产前优化截面规格、支撑位置和开孔尺寸，降低现场返工成本。
