立式带孔弧形金属钣金安装支架

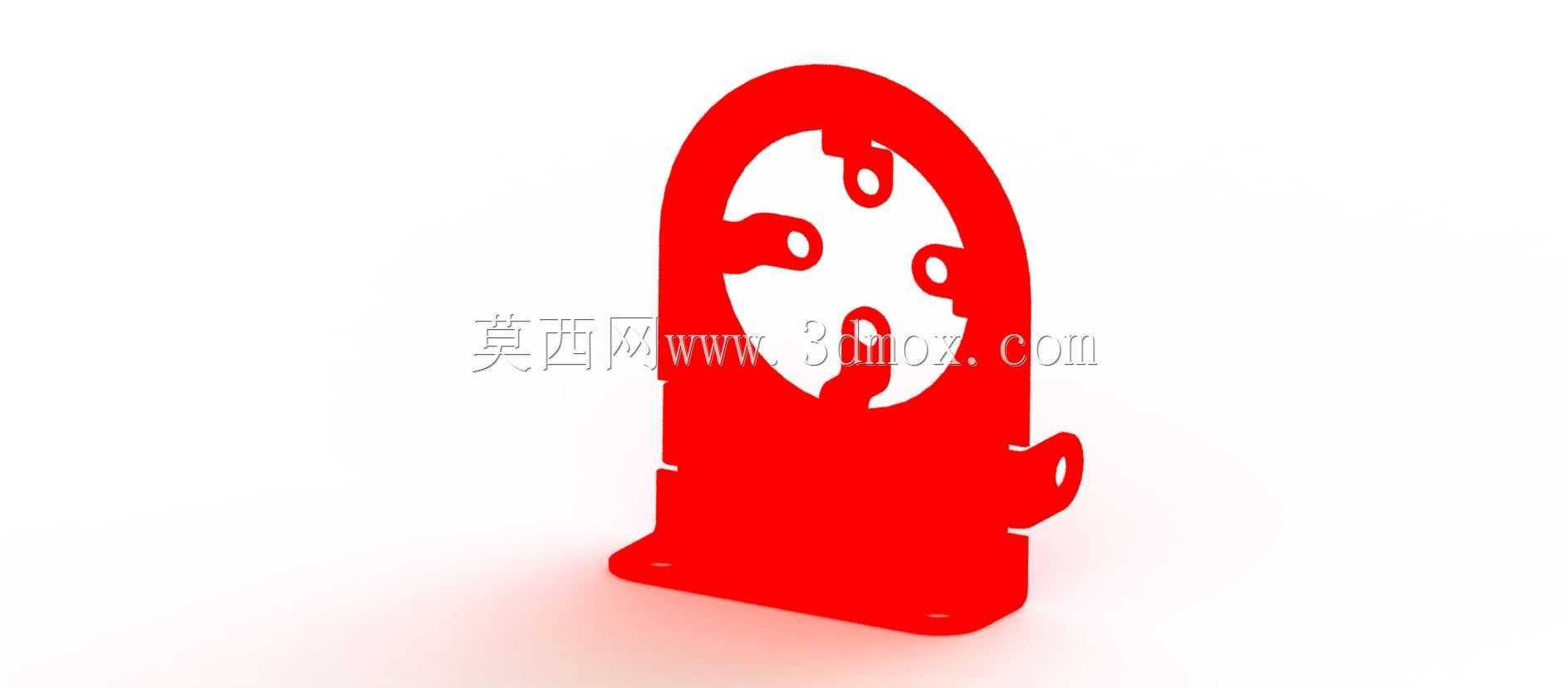

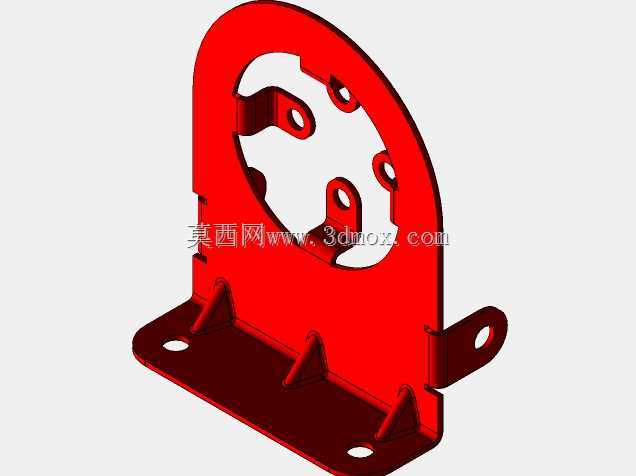

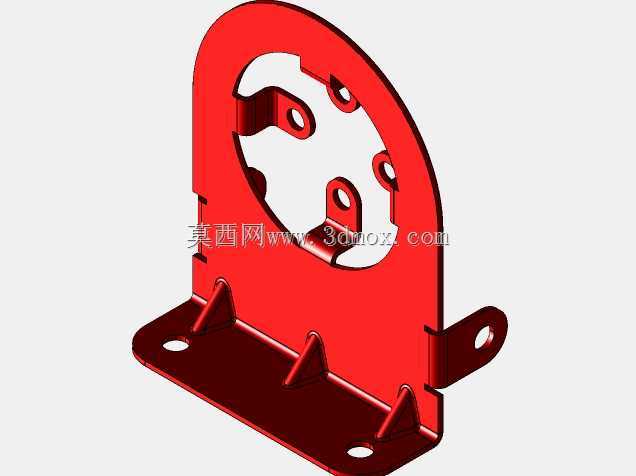

　　该零件属于典型的薄板折弯成型安装支架，整体采用立式承载布局，底部为平直安装翼板，板面向后延伸并向上抬升，形成半包围式支撑立面。立面顶部开设大直径圆孔，孔周保留四个带缺口的定位凸耳，用于容纳圆形器件并限制周向转动；侧部额外伸出带孔小耳，可作为侧向固定、走线约束或辅助定位接口。底部翼板设置两个安装孔，能够通过螺栓将整件固定在设备基板、壁板或机架平面上，安装边界清晰，孔位与主体立壁保持足够边距，便于放入紧固件并预留扳手空间。

　　从结构思路看，设计重点在于用较少材料获得较高的定位刚度。主体轮廓由平板切割后折弯完成，避免多件拼焊带来的变形与累积误差；大圆孔既减轻重量，也为被支撑件提供嵌入空间，四周凸耳则承担径向定位。立壁与底板之间的折弯圆角需要结合板厚、材料延展率和折弯刀具槽宽确定，展开时应同步核算折弯扣除，确保孔位在成型后仍与配合件对齐。侧边小耳与主立壁一次成型，减少后续焊接或装配工序，但在折弯附近布置孔位时应避开材料剧烈拉伸区，防止孔口变形或开裂。

　　这类支架常见于传感器、小型仪表、电机端部元件或气动元件的安装场景，可在自动化设备内部、检测工位、控制柜侧壁以及轻型实验装置中使用。实际选型时，需要关注被固定件的外径、凸耳缺口宽度、安装孔中心距以及支架总高，避免圆形器件装入后与底板、相邻管线或外壳发生干涉。若承受振动载荷，可在底板与安装面之间增加减振垫，并在凸耳处采用螺钉压紧或卡簧限位；若用于腐蚀环境，则应在切割和折弯后进行去毛刺、表面处理或镀层防护。

　　建模过程应先建立真实折弯件的实体形态，再反推展开轮廓，而不是直接用拉伸块堆出外形。侧壁缺口、底部安装孔和侧耳孔的相对位置需以成型状态为基准标注，折弯线附近保留合理的内R角。对于需要出工程图的场景，还应区分激光切割外形、折弯方向和毛刺方向，使车间能够按图直接排产。整件虽然结构不复杂，但集中体现了钣金件在定位、减重、安装和工艺可行性之间的平衡，适合作为薄板折弯设计与圆形器件支撑结构的练习案例。
