多弯折带安装孔位金属薄板支承构件

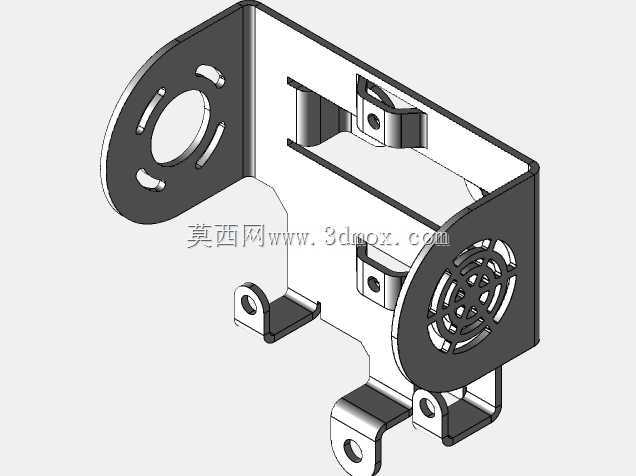

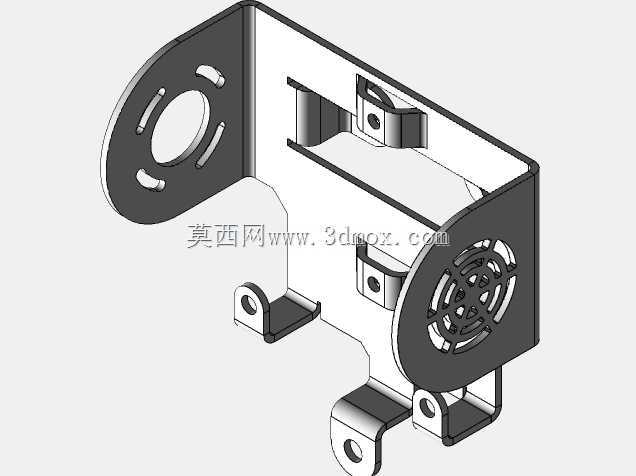

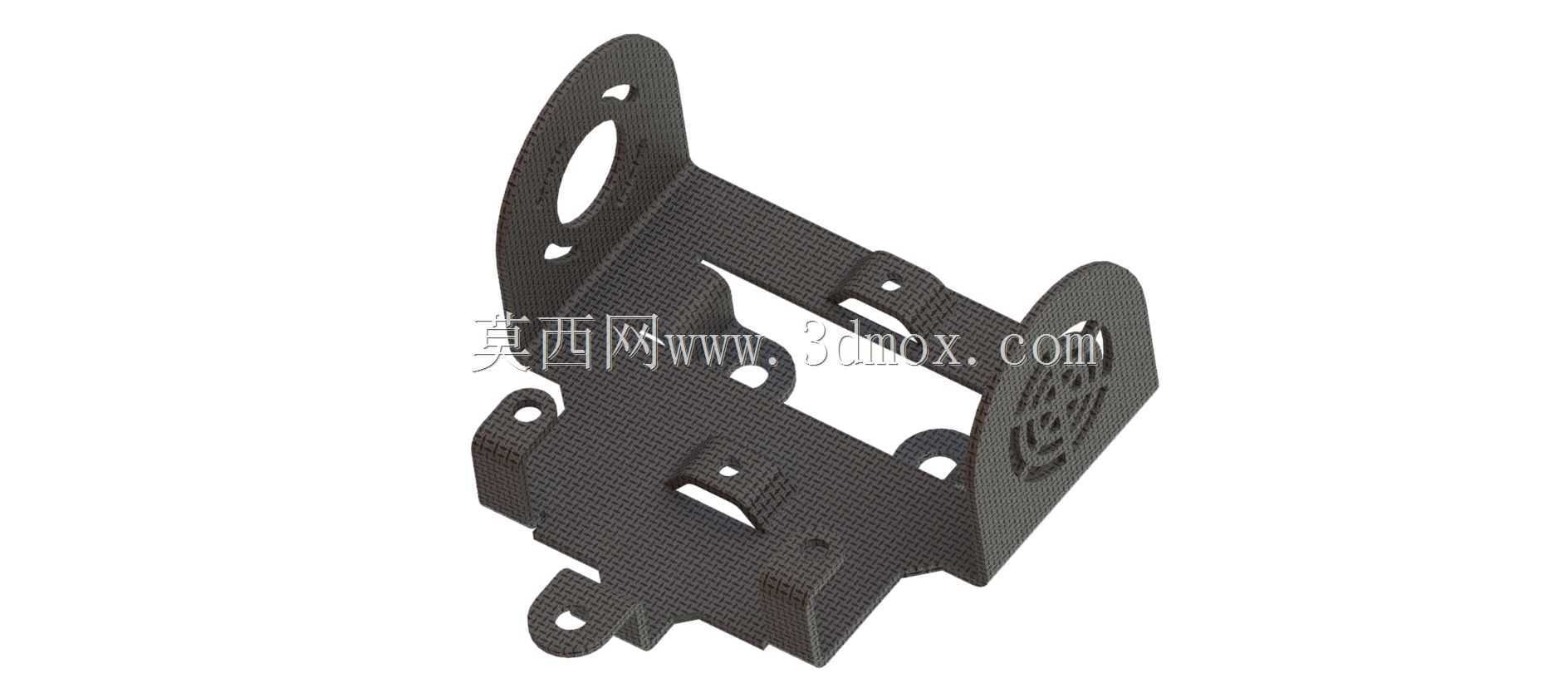

　　这类带多处异形弯折与密集孔位的薄板构件，常见于小型机电设备内部的功能模块安装场景，既承担传感器、小型控制板或走线的支承定位作用，也可作为设备外壳内部的补强连接片，在紧凑的安装空间里同时兼顾结构限位、部件避让与装配固定需求。从结构形态看，构件通过多次折弯形成不同朝向的安装面，各立面与平面上的圆孔、异形缺口并非随意排布：大尺寸通孔多为避让旋转轴、接线端子或散热风道预留，小孔则对应螺丝、卡扣的装配位置，边缘的局部凸舌与开槽用于卡接线束或嵌入相邻壳体，减少装配时额外紧固件的使用。建模过程中需要先确认板材厚度与折弯内R值，所有弯折边的展开尺寸要结合折弯系数扣除余量，避免后续下料后出现孔位偏移、装配面错位的问题。不同安装面的孔位同轴度、

　　边距公差需要结合实际装配链条校核，比如固定传感器的立面孔位，要和对面支承板的过孔保持对应，防止螺丝锁附时出现别劲。构件的外轮廓边界随弯折形态变化，平铺展开后的最大长宽尺寸决定了板材下料利用率，而弯折成型后的整体包络尺寸要匹配设备内部的预留安装腔，尤其是两侧立起的耳板高度，不能和周边的旋转部件、电容等高凸元件产生干涉。设计时优先采用一体冲压折弯工艺，减少焊接工序，既可以控制薄板件的变形量，也能保证各安装面的位置一致性。部分边缘的缺口做了让位处理，给装配工具留出操作空间，底部的折边则提升了薄板整体的抗扭刚度，避免长期受载后出现板面翘曲。这类构件不需要额外的机加工工序，所有特征均通过冲压、折弯完成，建模时需要区分成型特征与工艺缺口，

　　在折弯线位置预留合理的工艺槽，防止弯折处出现材料挤压起皱。对于需要贴装平面元件的区域，板面平整度要控制在合理范围内，孔位周边的毛刺方向要在工艺文件中明确，避免装配时刮伤导线或影响元件贴合。整个构件的壁厚均匀，没有突变的厚壁结构，适配常规冷轧板或铝板的加工特性，表面可根据使用场景做喷塑、镀锌处理，满足不同工况下的防锈与绝缘需求。
