五辐旋叶式汽车铝合金轮毂结构设计

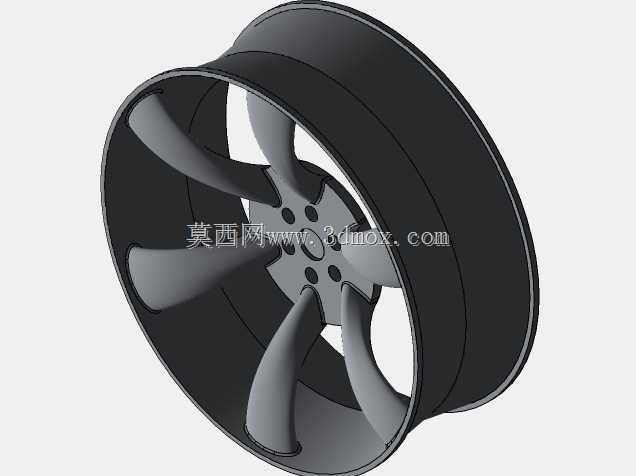

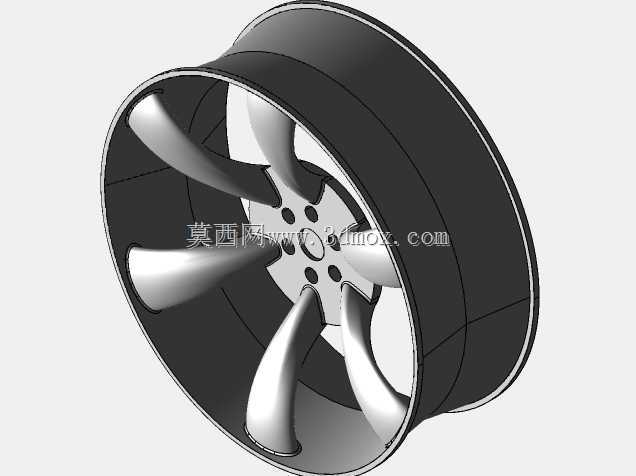

　　该模型呈现的是一款乘用车用整体式合金车轮，核心由外侧轮辐、轮辋筒体、中心安装法兰、螺栓孔阵列及气门嘴避让区域构成。轮辋部分承担轮胎承载与密封功能，筒体两侧带有凸缘与胎圈座结构，用于约束轮胎胎圈位置，保证充气后轮胎与轮辋的同轴度；中心法兰区域设置中心孔与周向均布的螺栓过孔，中心孔用于与车轴轴头定位配合，螺栓孔则匹配轮毂螺母实现车轮与转向节或后桥法兰的紧固连接。从设计思路看，五根大弧度旋叶式轮辐从中心法兰向轮辋内侧平滑延伸，辐条截面采用渐变宽厚设计，靠近法兰处受力截面较大，向轮辋方向逐步收窄，既保证弯曲与冲击工况下的刚度，又减少非必要材料堆积；辐条之间形成大尺寸镂空窗口，可为制动盘、制动卡钳预留充足散热与装配空间，

　　避免行车制动时热量积聚在轮腔内部。实际装车场景中，这类车轮多用于轿车或城市SUV的改装与配套选型，安装边界需重点核对PCD螺栓孔分布圆直径、中心孔直径、偏距ET值以及轮辋宽度J值，这些尺寸直接决定车轮能否与车辆轴头、制动系统及翼子板间隙匹配。若偏距设计不当，车轮安装面位置会发生内外偏移，可能导致轮胎与悬挂摆臂、减震器或翼子板内衬发生运动干涉；螺栓孔分布圆与中心孔不匹配则无法完成定位安装。建模过程中，轮辋胎圈座、凸缘及槽底的轮廓需符合轮胎装配的几何关系，法兰面螺栓孔周围需考虑螺母压紧面的平面度要求，辐条与轮辋衔接处采用圆角过渡以降低应力集中。整体结构兼顾承载、散热、装配与外观造型，能够为车轮结构校核、制动间隙检查及整车底盘匹配提供直观的三维验证依据。
