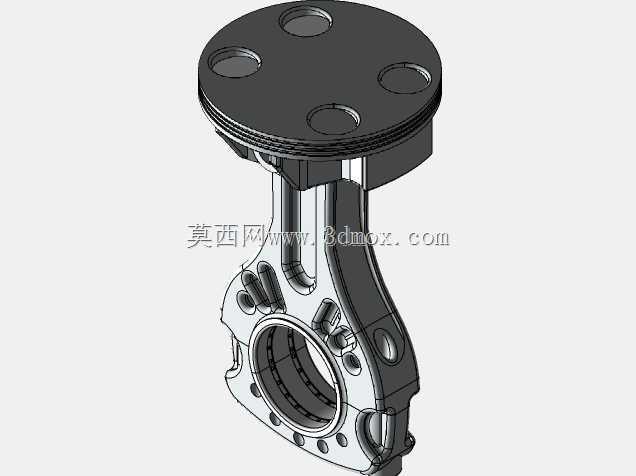

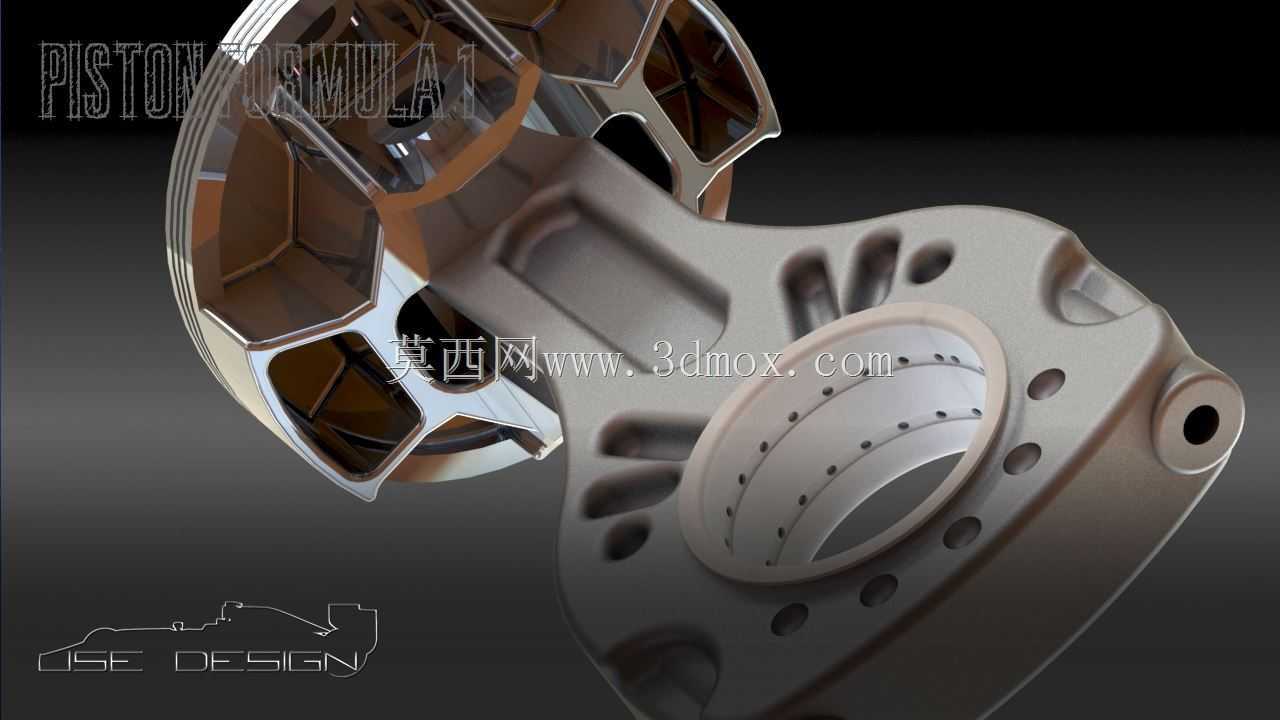

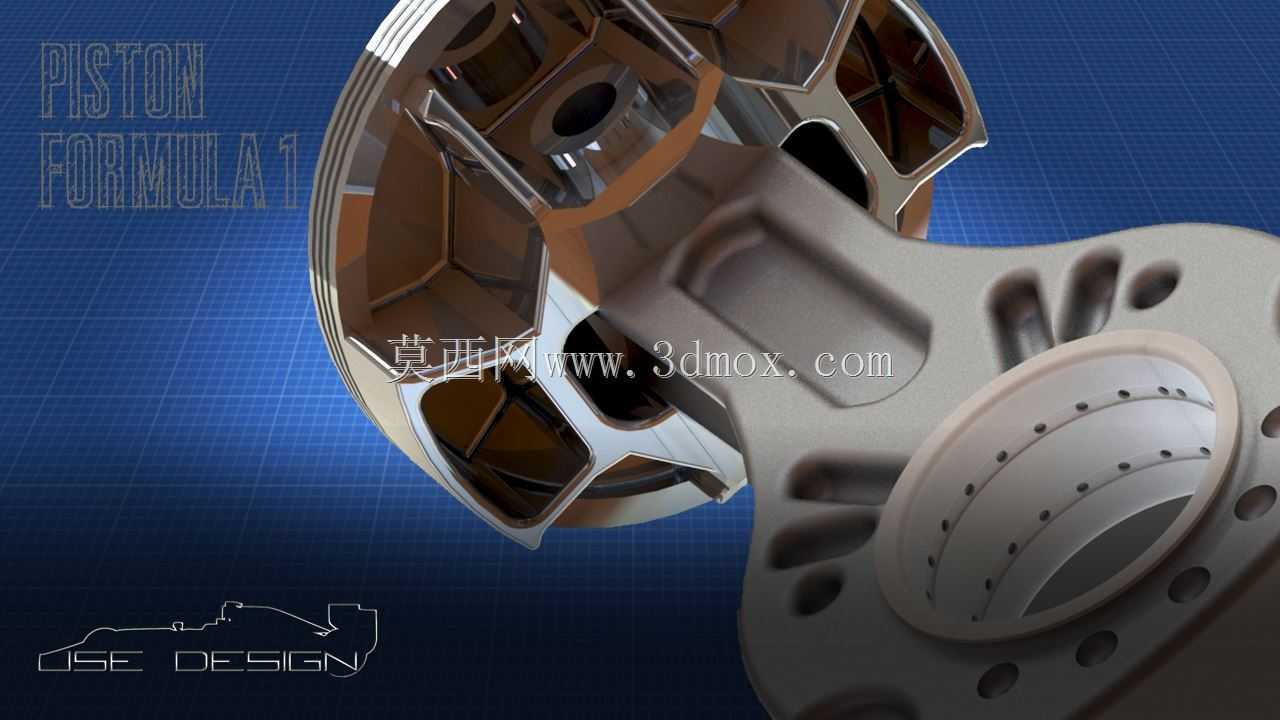

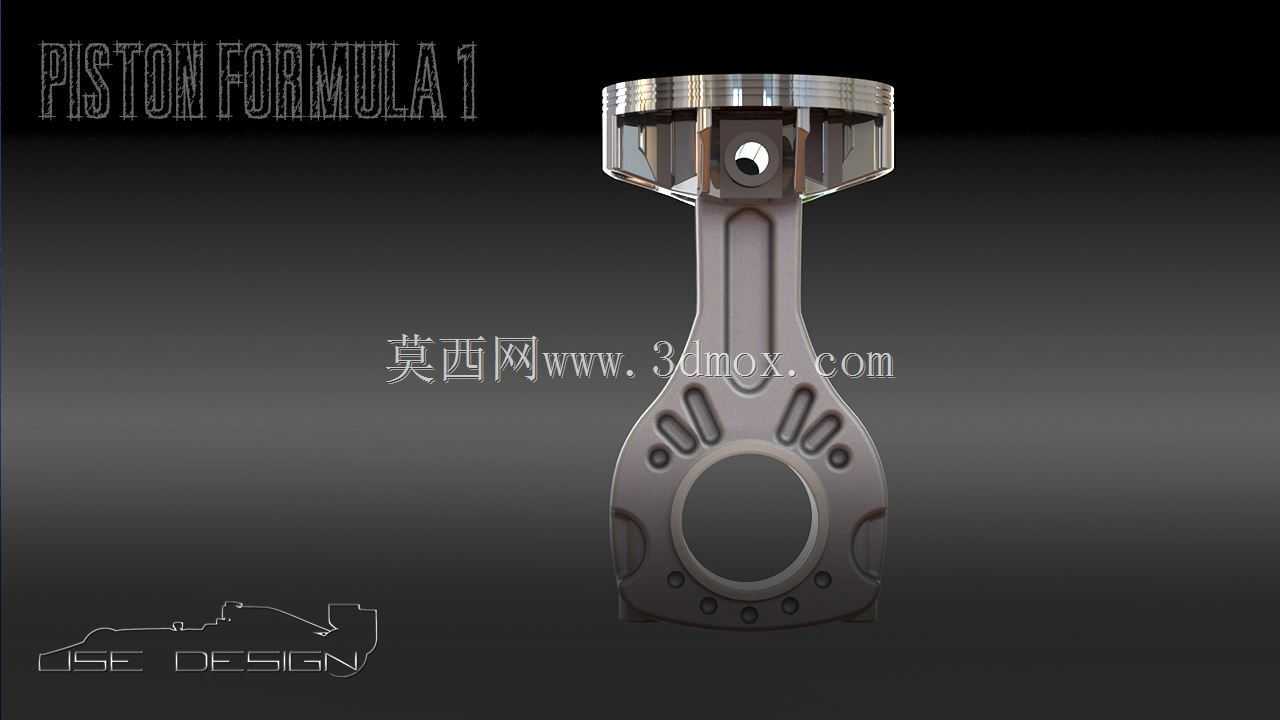

F1赛车发动机活塞连杆总成结构

　　该活塞连杆组件面向高转速方程式赛车动力单元开发，核心服役场景为赛道极限工况下的内燃机燃烧室，直接承接燃气爆发压力并将往复直线运动转化为曲轴旋转扭矩，是决定发动机升功率、可靠性与转速上限的核心运动件。

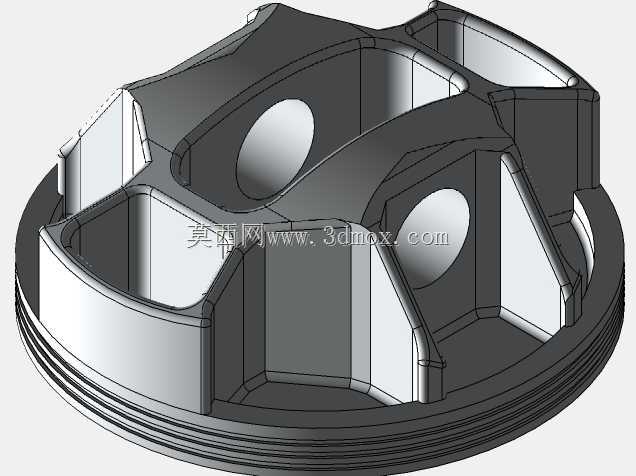

　　设计阶段优先围绕高转速下的往复惯性力控制展开，活塞本体采用轻量化锻铝基材，内部布设镂空加强筋，在保证销座、环岸结构强度的前提下，尽可能削减非承载区域质量，降低连杆大头与曲轴曲柄销的离心载荷。活塞顶面依据燃烧室流场与压缩比要求成型，环岸区域预留活塞环安装槽，可布置气环与油环，实现燃烧室密封与缸壁润滑油控油；销座处采用优化过渡圆角，分散活塞销传递的冲击载荷，避免高负荷下出现应力集中开裂。

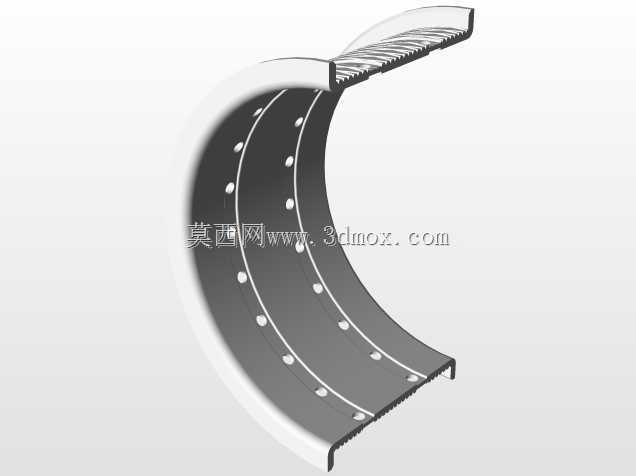

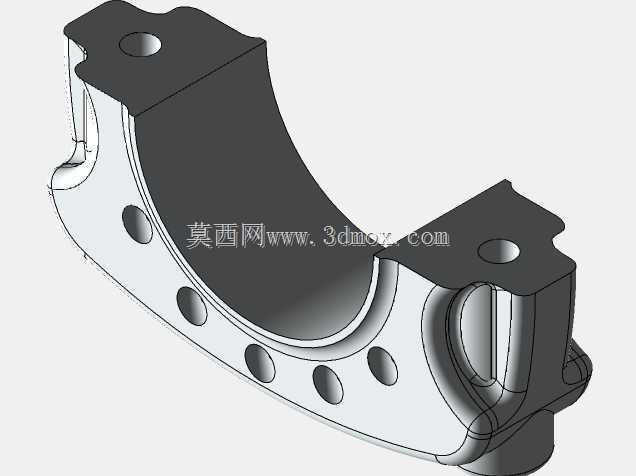

　　连杆杆身采用工字形截面构型，该截面形式在同等质量下具备更优的抗弯与抗扭刚度，可抑制高转速往复运动中的杆身弯曲变形；连杆小头开设活塞销安装孔，配套衬套降低摩擦磨损，大头采用剖分式结构，可通过连杆螺栓紧固于曲轴曲柄销，装配时需严格控制螺栓预紧力，保证剖分面定位精度，防止高速运转中大头出现错位松脱。

　　从安装边界来看，该组件需与气缸套、活塞销、活塞环、曲轴曲柄销完成配套装配，活塞外径需与缸套内壁保持合理配合间隙，兼顾热膨胀余量与运动导向；活塞销长度需匹配销座跨距，连杆大头孔直径需与曲柄销轴径适配，轴向定位需预留合适窜动间隙，避免热态下出现运动卡滞。

　　实际运行中，组件需同时承受燃烧室数千摄氏度高温燃气的热负荷、点火瞬间的冲击载荷，以及每秒上百次往复运动产生的惯性力，因此各部位壁厚、过渡圆角、减重孔位置均经过受力校核，在极致轻量化与结构可靠性之间取得平衡。这类结构设计思路也可向下迁移至高性能改装车发动机、小型通用动力机械的运动件开发，为高功率密度内燃机的曲柄连杆机构设计提供参考。
