深孔加工用加长麻花钻具结构

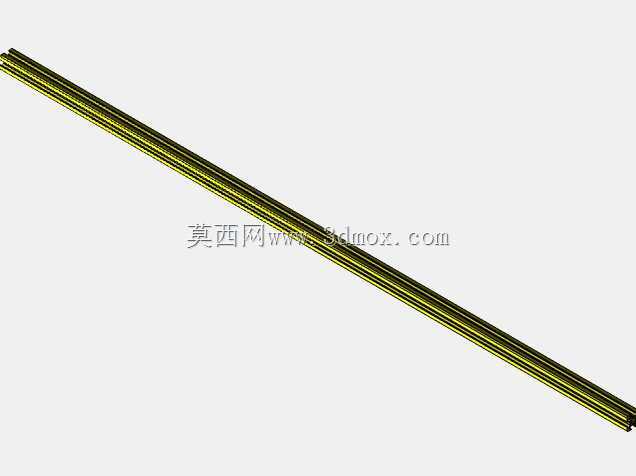

　　这款深孔钻具的三维结构完整还原了加长麻花钻的实体形态，核心针对常规钻头无法触及的深孔加工工况设计，在液压阀块流道加工、模具顶针孔制备、长轴类零件轴向油孔加工场景中应用广泛。实际加工中，普通标准麻花钻的长径比通常不超过10，当孔深超出该范围后，排屑路径大幅延长，切屑极易在螺旋槽内卡滞，进而引发钻头崩刃、孔壁划伤甚至钻头折断的问题。该钻具在结构设计上优先保障排屑顺畅性，两条连续螺旋槽从切削端一直延伸至钻柄区域，槽型截面采用圆弧过渡设计，既预留了足够的切屑容纳空间，也能让切削液顺着螺旋槽直达切削区域，及时带走切削热量并辅助冲排切屑。钻体的长径比经过适配优化，在满足深孔加工深度要求的前提下，通过合理控制钻芯厚度来平衡刚性与容屑空间：

　　钻芯过厚会挤占排屑槽容积，导致切屑排出受阻；钻芯过薄则会大幅降低钻体抗扭抗弯性能，在进给量偏大或工件材质不均时容易出现弯曲变形，直接影响孔的直线度。从安装边界来看，钻柄部分为等直径圆柱结构，可适配标准钻夹头、刀柄的装夹尺寸，装夹时需保证夹持长度足够，避免长悬伸加工过程中出现钻体跳动。钻体的螺旋角参数针对钢材等常见金属加工材质设定，合理的螺旋角度能够在切削时形成合适的切屑流向，让切屑沿着螺旋槽平稳向外导出，减少切屑与已加工孔壁的摩擦。在实际选型应用中，该类钻具通常配合深孔钻床或改装的车床使用，加工过程中需匹配恒定的进给压力与充足的冷却流量，尤其是在加工深径比超过20的孔时，需采用分级进给的工艺方式，定时退出钻体清理槽内切屑，

　　避免长期连续进给造成切屑堵塞。三维建模过程中完整还原了螺旋槽的扫掠路径与刃口过渡细节，可直接用于加工工艺仿真、刀具装配干涉检查，也能作为深孔加工工装设计的配套参考部件，帮助设计人员提前预判钻具在工件内部的走刀路径，规避与工件内部加强筋、预留孔位的干涉问题。
