直径160毫米四爪卡盘精密夹持工装

　　这款直径160毫米的四爪卡盘，是面向中小型CNC加工、精密回转类工序设计的夹持工装，整体结构覆盖内撑与外夹两种作业模式，可适配盘类、套类、异形截面坯件的装夹需求。从实际加工场景来看，这类小直径卡盘常布置在桌面型加工中心、小型数控车床、分度转台的输出端，也可作为焊接变位、回转检测工位的工件固定单元，在小批量精密零件生产、工装试制、教学实训场景中都有稳定的使用空间。

　　卡盘本体采用圆盘式基座布局，主体直径控制在160毫米，基座底部预留安装孔位与定位止口，安装边界紧凑，不会过度占用工作台面的有效行程；四个卡爪沿圆周方向呈90度均布，单爪可独立调节进给量，相比自定心三爪卡盘，它对非圆截面、偏心工件的适配能力更强，既可以通过外卡爪抱紧工件外圆，也能利用内撑爪张紧工件内孔，完成薄壁套、异形壳体的找正装夹。基座侧面开设的工艺孔用于接入调节机构或驱动链路，手动调节时可通过扳手逐爪校准，自动化改造场景下也可适配对应的动力驱动组件，实现卡爪的同步或独立动作。

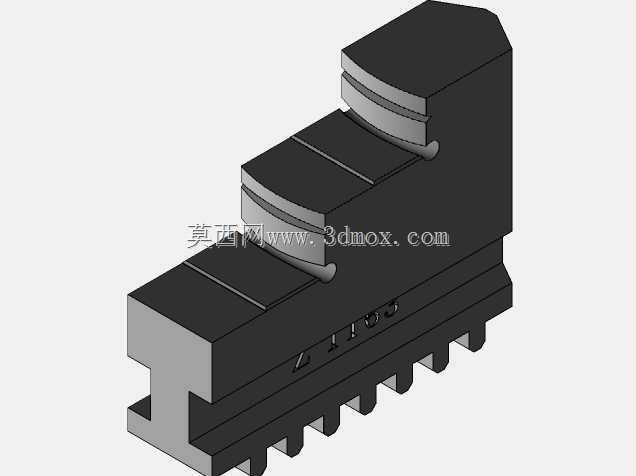

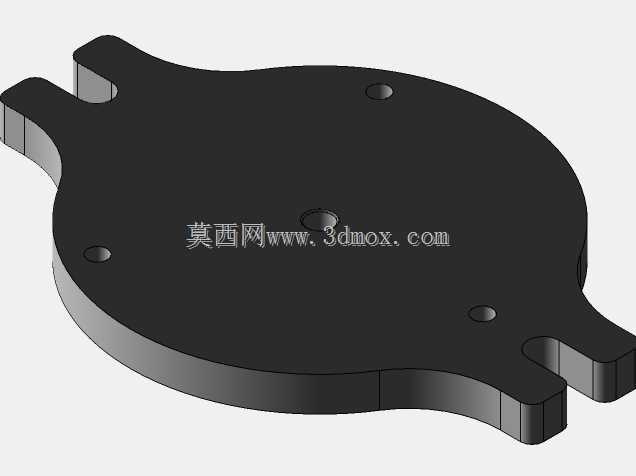

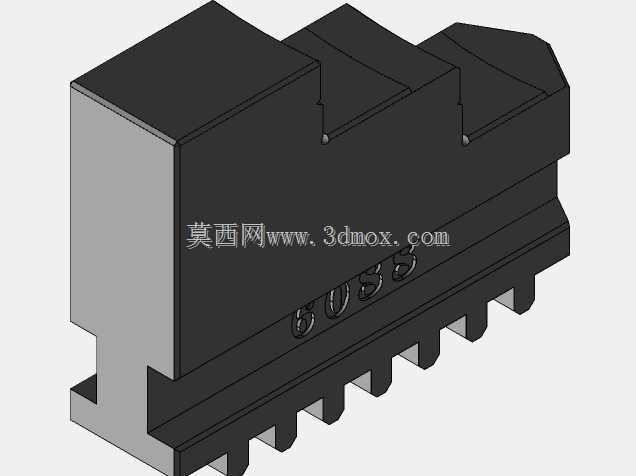

　　设计过程中优先保证夹持刚性与装夹重复精度，卡爪与基座导轨的配合面经过贴合度校核，调节行程覆盖常见小尺寸坯件的夹持范围，爪端的齿形结构可增大接触摩擦力，抑制重切削过程中的工件窜动；基座底部的支撑脚在保证安装平面度的同时，也预留了排屑与清理空间，避免加工碎屑堆积在卡盘贴合面影响定位精度。整套模型完整还原了内外卡爪的装配关系、基座的安装接口与各部件的运动边界，结构设计人员可直接参考其布局完成专用卡爪的改型设计，设备选型人员也可依据160毫米的外径尺寸与安装孔位，核对其与机床主轴、转台法兰的匹配性，评估在现有设备上的加装可行性。在异形件小批量加工场景中，这种四爪结构无需额外制作专用软爪即可完成初步找正，能有效缩短单件装夹的辅助时间，同时独立调节的特性也方便针对薄壁工件调整各爪夹持力，减少装夹变形。
