热室压铸机鹅颈管结构设计

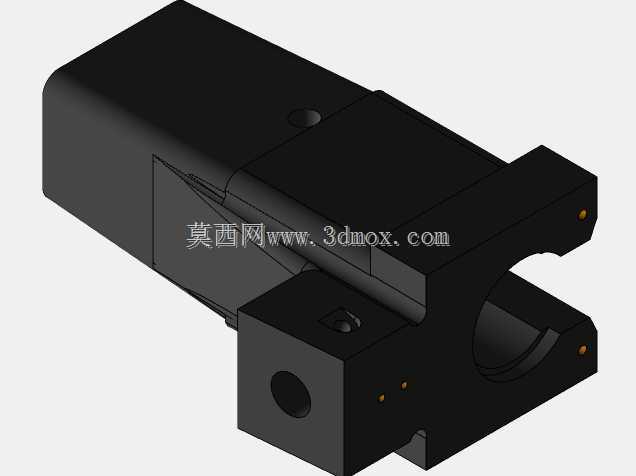

　　鹅颈管是热室压铸机中连接熔炉与射嘴系统的关键熔料通道，其工作位置长期处于高温金属液浸泡与周期性压力冲击环境中，因此结构合理性直接影响压射稳定性、热量损失和易损件寿命。该模型围绕热室压铸工况展开，主体采用块状基座与弯颈通道结合的形式，前端设置半圆形抱合区域，用于与射嘴或前端连接部件形成定位配合；下部和侧面保留安装孔、紧固孔及定位小孔，便于在熔炉上方或机架上完成固定，并为冷却、密封、顶紧等周边结构预留边界。

　　从实际使用看，鹅颈管内部需要形成顺畅的金属液转向路径，减少急弯、截面突变和滞留区，以降低充型阻力和局部冲蚀。外部厚实结构一方面用于储存热量、减缓温度波动，另一方面为高压工况提供足够刚度，避免长期受热后出现变形或密封面错位。模型中可见的凸台、凹槽和孔位并非单纯装饰，而是分别承担定位、锁紧、避让和装配基准作用。设计时需要同时校核安装中心高、前端配合圆弧直径、孔位间距以及与压射室的相对位置，否则容易造成射嘴不同心、漏料或拆装困难。

　　建模过程中，应优先保证配合面和流道中心线的准确，再处理外部减重或工艺结构。对于高温工作件，外形不能只按静态装配关系处理，还要考虑热膨胀后相邻零件的间隙变化。抱合部位通常需要较高的尺寸一致性，孔位分布则要满足螺栓预紧后的受力均衡，避免单侧压紧导致密封面偏斜。侧面小孔若用于测温、冷却或紧固件布置，其位置应远离主应力集中区，并在三维装配中同步检查管路、接头和工具操作空间。

　　该结构适用于锌合金等低熔点金属热室压铸设备，常见于小型压铸件生产单元。设备选型或改型时，可将其作为熔炉组件、压射机构和模具对接位置之间的校核对象，重点确认鹅颈管出口高度、前端圆弧包容范围、底面安装平面以及周边螺栓边界。通过完整三维模型进行干涉检查，能够在加工前发现装配冲突，减少现场修配量，并为后续备件测绘、材质选择和热处理工艺评估提供结构依据。
