工业级可倾转旋转铸造工装台架

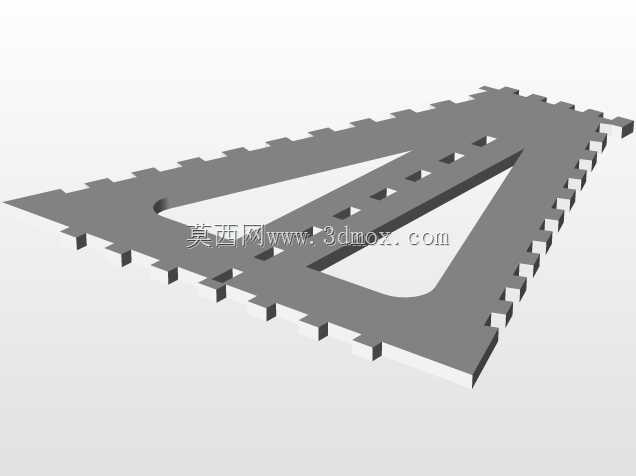

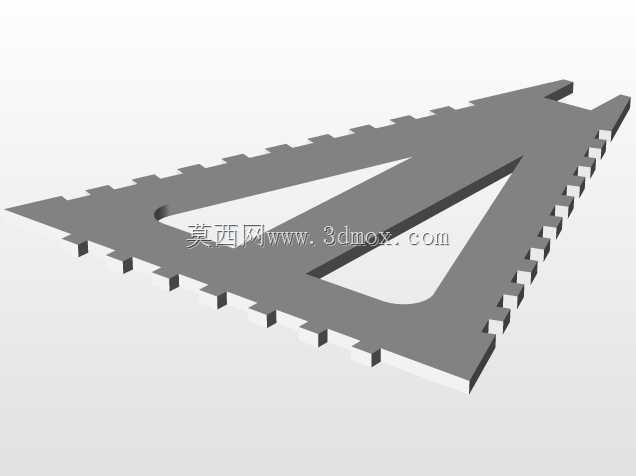

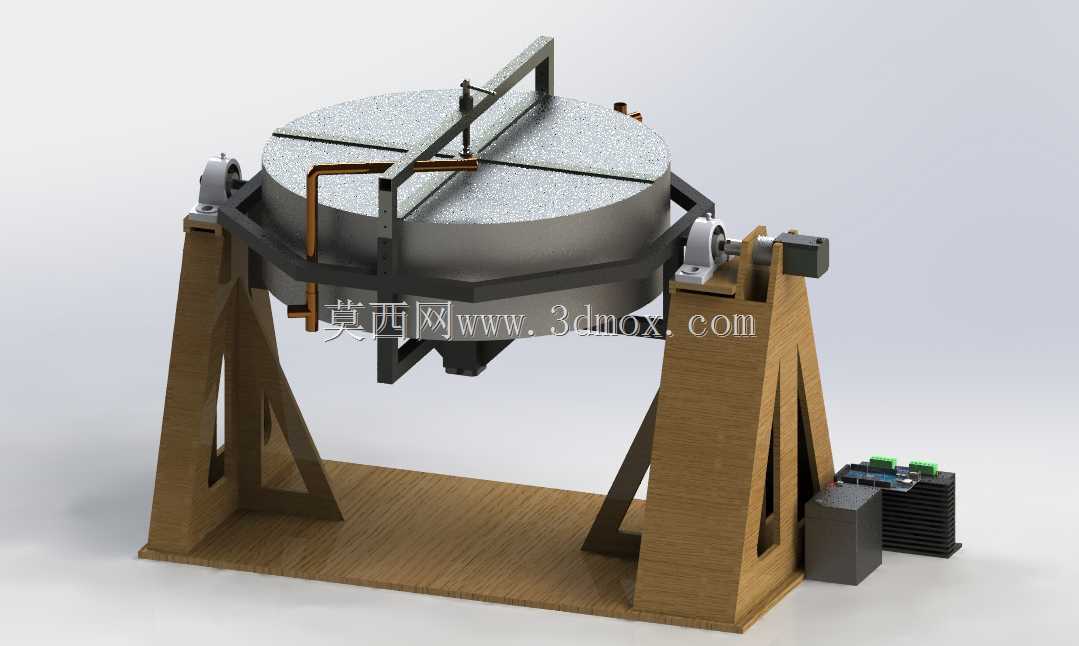

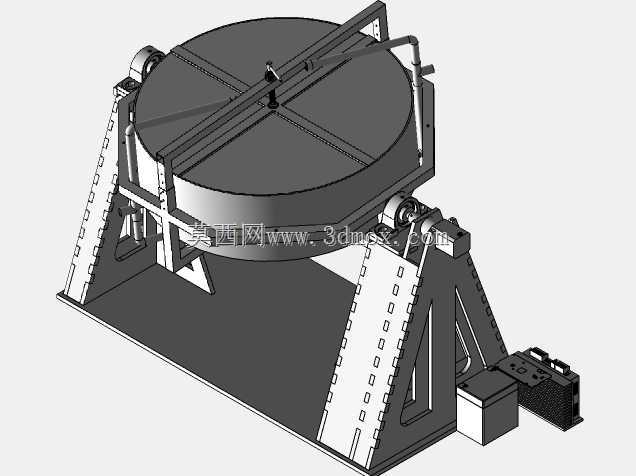

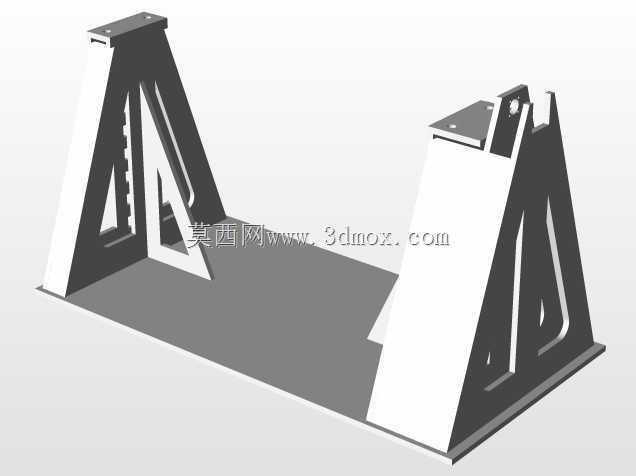

　　这套可倾转旋转铸造工装的核心承载件为大直径圆形回转工作台，盘面预留多组T型槽与定位孔阵，可直接适配不同规格砂型、金属型或熔模模组的装夹需求，盘面中心设置回转支撑与驱动接口，能够在铸造作业过程中实现低速平稳回转，保障金属液充型时流态均匀，避免局部卷气、夹渣或壁厚不均缺陷。工作台两侧通过铰接转轴支承在三角形焊接机架上，铰接点与盘面重心经过配重校核，倾转驱动力矩冗余充足，可在0至90度区间内任意角度锁停，满足浇注、取件、清砂等不同工序的姿态要求。两侧机架采用钢板拼焊的三角桁架结构，内侧布置纵向加强筋与横向连接梁，底部通过整体式底座连成刚性整体，底座上预留设备安装地脚孔与调平结构，可直接固定在车间混凝土地坪上，无需额外制作大型基础。

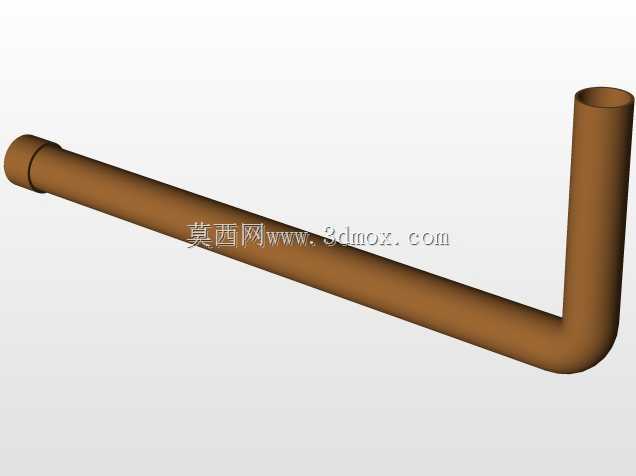

　　从安装边界来看，整机横向跨度由两侧机架外侧尺寸决定，纵向深度覆盖底座前后边缘，垂直方向最高轮廓为工作台水平状态下的盘面顶部，倾转至最大角度时，盘面外缘会向机架前侧探出，选型布局时需在机架前方预留足够的操作与维护空间，后侧留出驱动组件与管路排布余量。驱动侧集成了动力单元与控制箱体，回转与倾转动作可独立控制，也可按照工艺预设逻辑联动，管路与走线沿机架内侧的线槽规整布置，避免高温金属液飞溅损伤。在实际铸造车间场景中，这类设备主要用于多品种小批量的异形铸件生产，尤其适合需要周向均匀充型的盘类、环类、薄壁壳体类铸件，通过回转动作抵消重力偏析，配合倾转功能实现定向导流浇注，能够有效降低铸件废品率，同时减轻工人翻转重型铸型的劳动强度。

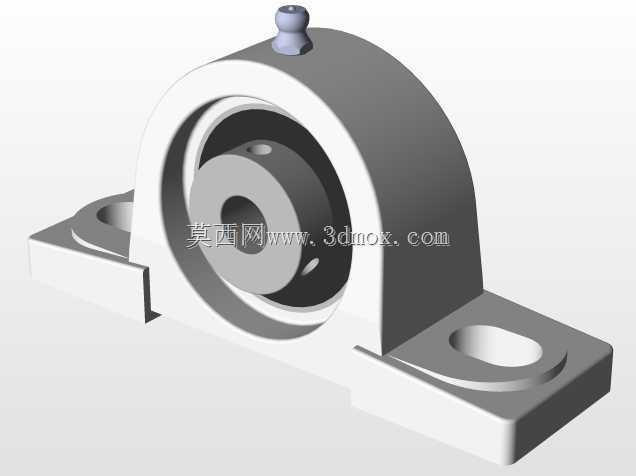

　　结构设计上优先保证了支承刚度与运行平稳性，铰接位置选用重载轴承组件，长期承受交变热载荷与冲击载荷仍能保持回转精度，机架的三角形构型既压缩了设备整体占地面积，又为铸型吊装、操作人员近距离观察浇注状态留出了充足的侧向空间，整体结构兼顾了工艺实用性与现场安装维护的便利性。
