六角环形传感配套限位衬环结构

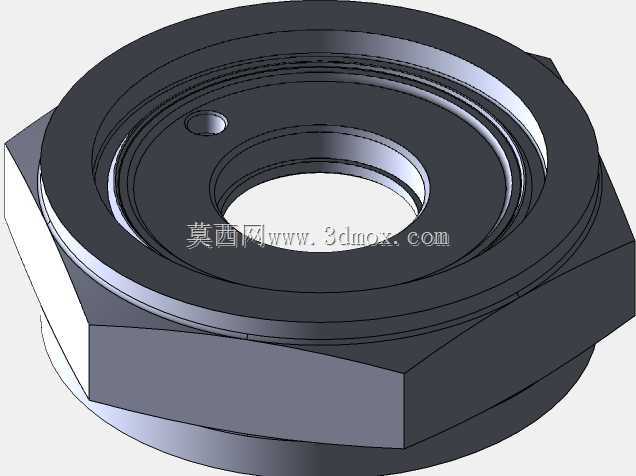

　　该六角环形零件多用于传感检测工位的轴向定位与周向防转场景，在自动化装配线、小型检测工装、仪器仪表内部的传感安装位中，可作为垫片、隔套或限位衬件使用，避免传感元件直接与安装基面硬接触，同时借助外六角轮廓限制零件自身绕轴转动，保证检测位置长期稳定。零件整体为扁平环状结构，中心开设贯通圆孔，可供传感探头、紧固螺钉或细小轴杆穿过；外缘采用正六边形轮廓，六个平直侧面可与安装座上预留的六角沉台、卡槽或止转边贴合，装配后不会随振动发生周向偏转，这一点在频繁启停的检测设备中尤为关键。从结构设计逻辑来看，环形主体承担轴向垫高与载荷分散作用，中心孔与穿装件之间保留合理间隙，既方便装配对位，也能抵消少量安装孔位的同轴度误差；

　　外六角的对边尺寸与安装位的止转槽匹配，无需额外增加防转销或紧定螺钉，就能简化安装座的加工工序。零件厚度方向的两个端面均为平整贴合面，实际选型时需核对端面平面度，确保压紧后不会出现局部翘曲，避免传感元件受力偏斜。建模过程中先以中心孔轴线为基准绘制内外轮廓，内圆与外六角保持同轴，再通过拉伸生成实体，边缘可根据装配需求设置微小倒角，去除锐边同时避免应力集中。安装边界方面，需确认外六角的对角尺寸小于安装腔的内切空间，对边尺寸与止转槽形成小间隙配合，中心孔直径略大于穿过件外径，零件总厚度等于所需垫高的轴向距离。这类零件虽结构简单，却直接影响传感检测的重复精度：若周向防转失效，传感探头的感应面会逐渐偏移，造成检测信号波动；若端面不平整，

　　锁紧后会挤压传感外壳，甚至损伤内部敏感元件。在轻工包装设备、电子件检测治具、小型仪器的内部安装结构中，这类六角环常与光电传感器、接近传感器配套使用，也可作为小型旋钮、调节杆的定位衬圈，兼顾隔套、止转与承载分散的作用。建模时需重点保证内外轮廓的同轴度、六角各边的角度均分以及两端面的平行度，这些几何公差直接决定装配后是否卡滞、是否能均匀传力。
