带安装孔位的定位衬套法兰结构

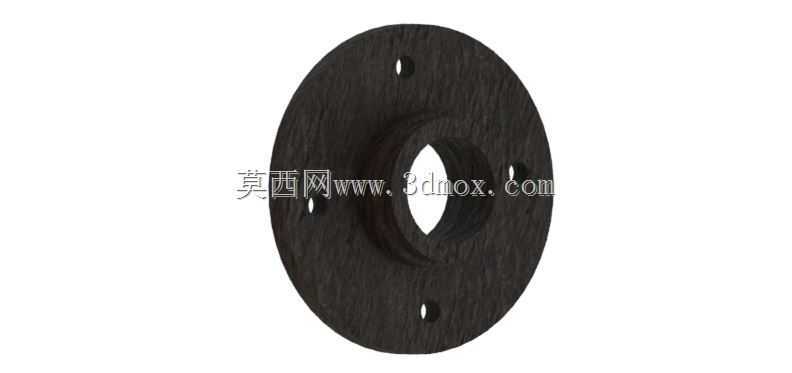

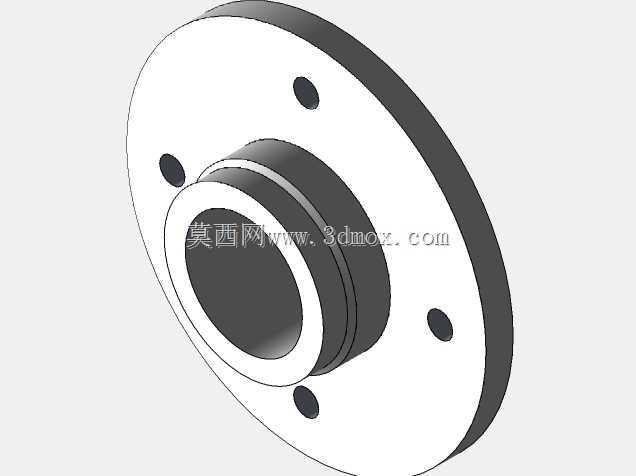

　　该定位衬套采用法兰盘与中心轴套一体化的结构形式，主要用于工装夹具、检测治具以及自动化装配工位中，为穿入的销轴、导柱或检测探头提供精确的径向约束与轴向定位。法兰外缘均匀分布四个沉头安装孔，可直接通过内六角螺钉固定在安装基板或设备立板上，安装后法兰端面与贴合面完全接触，能够承受一定的侧向剪切力，避免衬套在反复插拔过程中发生转动或移位。中心通孔为主要工作导向面，孔径与配合轴件采用小间隙配合设计，既保证轴件往复运动顺畅，又能将径向跳动控制在较小范围内，适用于需要频繁对位、重复插拔的机构中。从结构设计角度看，法兰盘厚度大于衬套筒体壁厚，这种设计能够在安装面处形成足够的支撑刚性，减少衬套受偏载时产生的形变；筒体部分向外凸出，

　　可伸入安装板的预制沉孔内，进一步提升同轴度，同时也能在装配时起到快速预定位的作用。四个安装孔的中心圆直径经过匹配规划，孔位避开中心筒体的应力集中区域，螺钉锁紧后法兰受力均匀，不会出现局部翘曲。在实际设备布局中，这类衬套常布置在工件定位工位、传感器安装支架、滑移导向支座以及夹具翻转定位点上，用来替代直接在板件上加工导向孔的方案。直接在薄板或铝板上加工导向孔，长期使用后孔壁容易磨损，维修时需要更换整块板件，而采用独立衬套结构后，磨损仅发生在衬套内部，维护时只需拆卸四颗螺钉更换衬套即可，大幅降低后期维护成本。建模时需重点控制法兰端面与中心孔轴线的垂直度，若端面与轴线不垂直，锁紧后衬套会发生偏斜，直接影响导向精度；

　　同时安装孔位置度需与安装板孔位保持一致，避免装配时出现强制拉扯。中心孔入口处可根据使用需求设置微小倒角，用于引导轴件插入，减少磕碰划伤；法兰背面可设置浅定位止口，与基板沉孔配合后进一步限制径向位移。该结构整体外形紧凑，凸出高度低，适合安装空间受限的位置，既可以作为纯导向件使用，也可以在衬套外周配合传感器、检测开关完成位置确认。在输送线挡停机构、机械手快换夹具以及精密装配模组中，这类带法兰的定位衬套能够稳定提供基准定位，保证工件每次到位后位置一致，减少因定位偏差造成的卡滞或装配失败。
