Lite款汽车蓄电池外壳结构设计方案

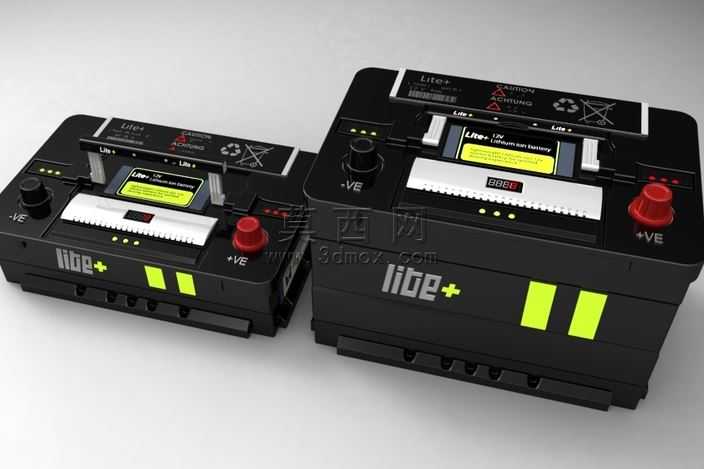

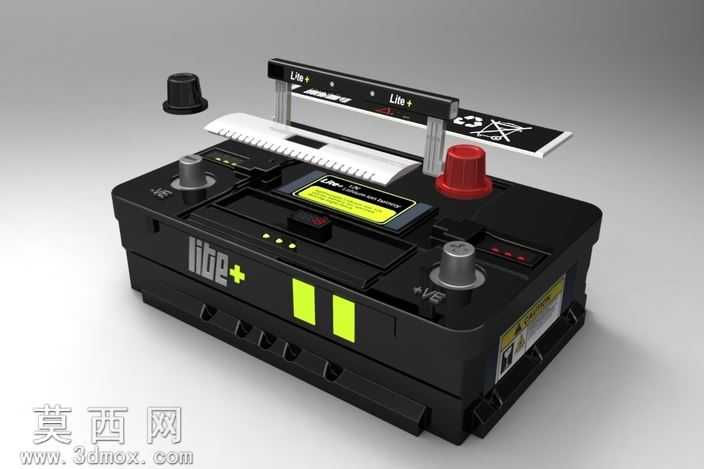

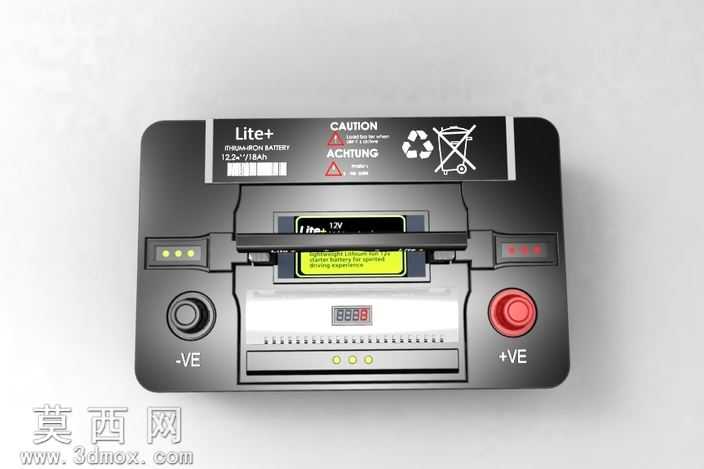

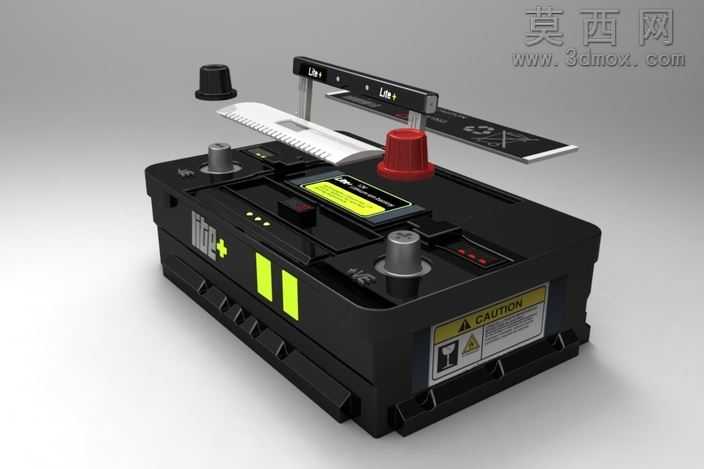

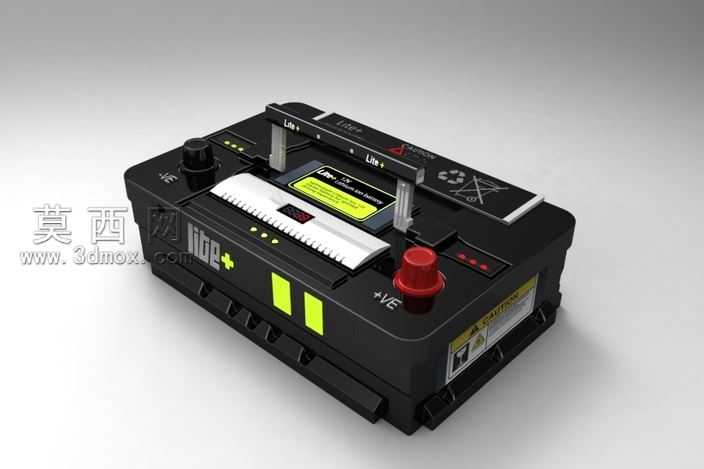

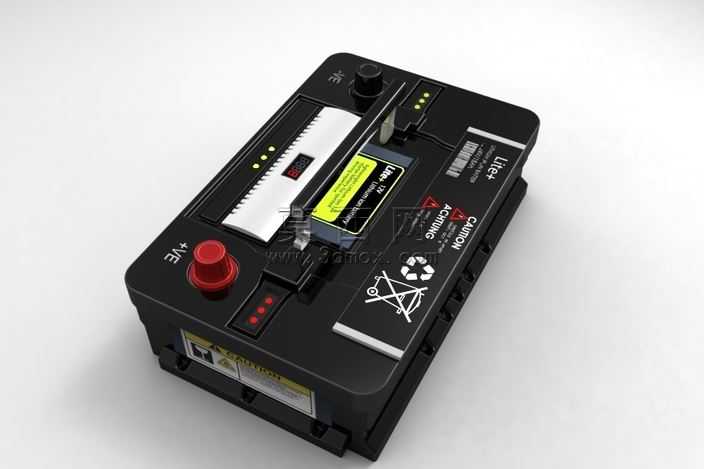

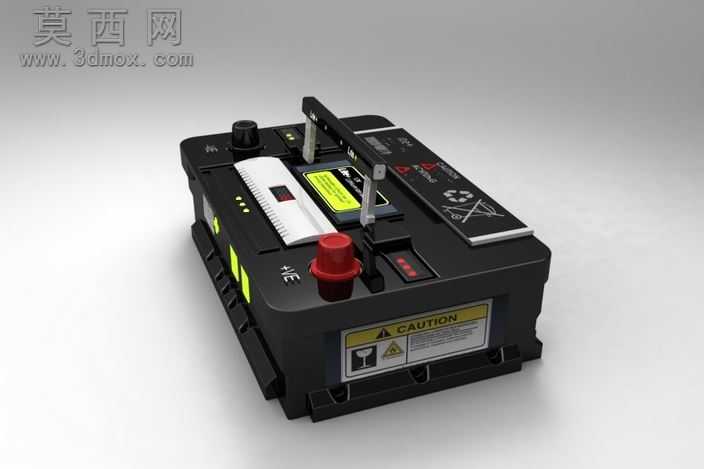

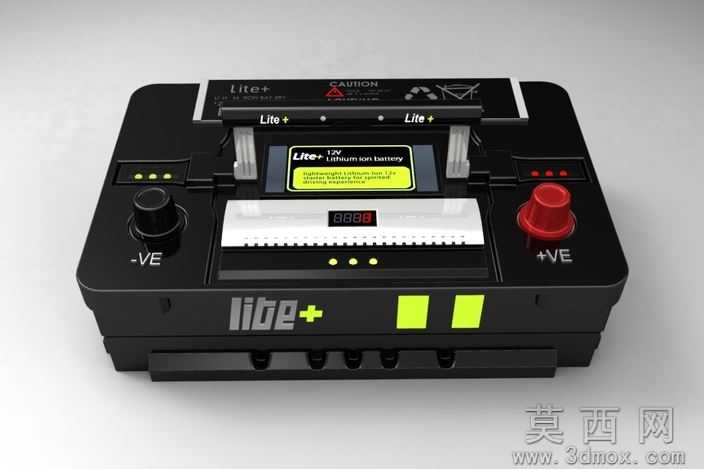

本作品为Lite款车用铅酸蓄电池的外壳三维设计方案，建模阶段以车用蓄电池的实际安装尺寸、内部电芯排布空间为核心基准，先通过草图绘制勾勒出外壳的整体外轮廓，精准预留出内部六组铅酸电芯的容纳腔、极柱安装位、提手固定槽以及内部汇流排的走线空间，确保外壳内部空间利用率达到最优，同时避免各部件在装配时出现干涉问题。建模过程中对外壳的壁厚做了均匀化处理，侧壁设置了多道横向与纵向交错的加强筋结构，既能够提升外壳整体的抗冲击、抗形变能力，应对车辆行驶过程中的颠簸震动，也可以避免塑胶外壳在注塑生产过程中出现缩水、翘曲等工艺缺陷。外壳顶部的结构设计兼顾实用性与辨识度，分别设置了正负极极柱的防护安装座，红色正极防护帽与黑色负极旋钮做了差异化的造型与色彩区分，能够有效避免用户接反正负极；顶部还集成了状态指示灯开孔、电量标识印刷位、便携提手的转轴安装结构，提手采用可翻折的隐藏式设计，平放时与顶面齐平不额外占用安装空间，提起时可翻折至竖直状态方便搬运。外壳侧面预留了标签粘贴槽、防滑凸点结构，底部设置了与车辆电瓶安装架匹配的定位卡扣槽，能够实现快速安装固定。材质渲染阶段，外壳主体采用耐酸碱、抗老化的黑色ABS工程塑料材质，还原哑光磨砂的真实塑胶质感；顶部的功能按键、标识区域分别采用亮面红、荧光黄、金属银等不同材质做区分，极柱部分做了金属电镀质感处理，标签区域模拟了不干胶贴纸的哑光印刷效果，整体渲染光影柔和，将外壳的结构细节、材质差异清晰呈现。整个设计在满足蓄电池外壳防护、安装、使用功能的前提下，通过利落的线条、撞色的功能标识提升了产品的视觉辨识度，兼顾了工业实用性与外观设计感，可直接用于产品开模前的结构验证、外观评审以及装配模拟使用。
