简约别致Lite款车载蓄电池外壳设计

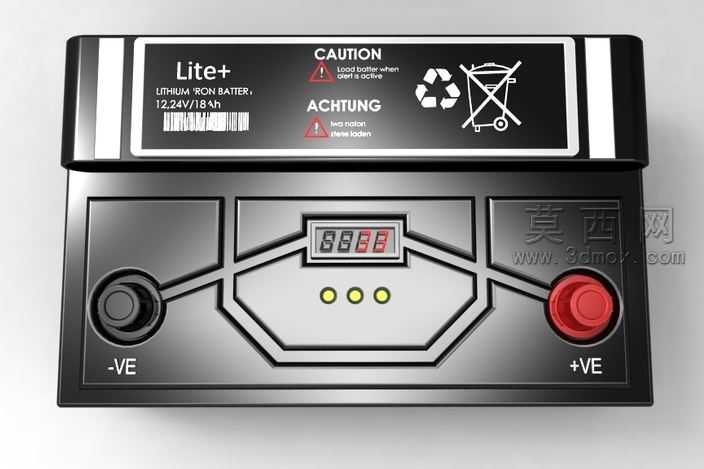

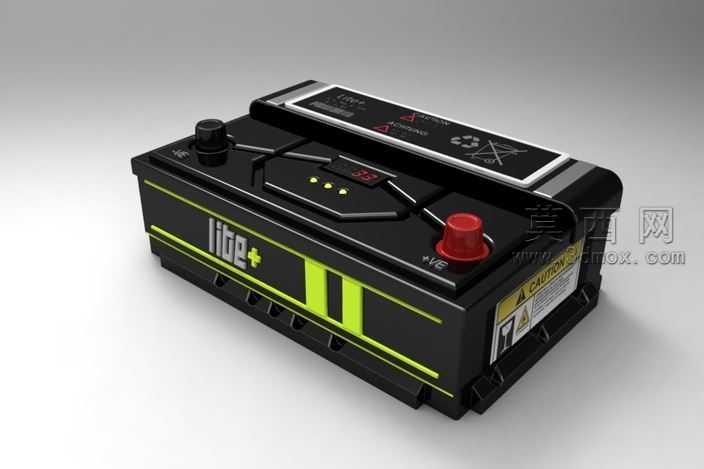

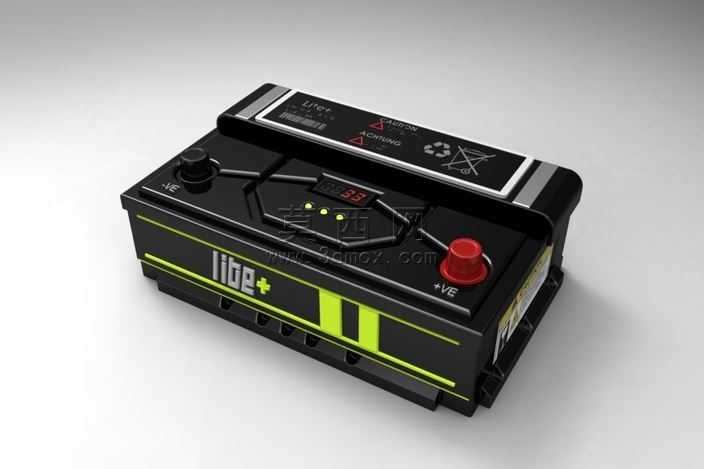

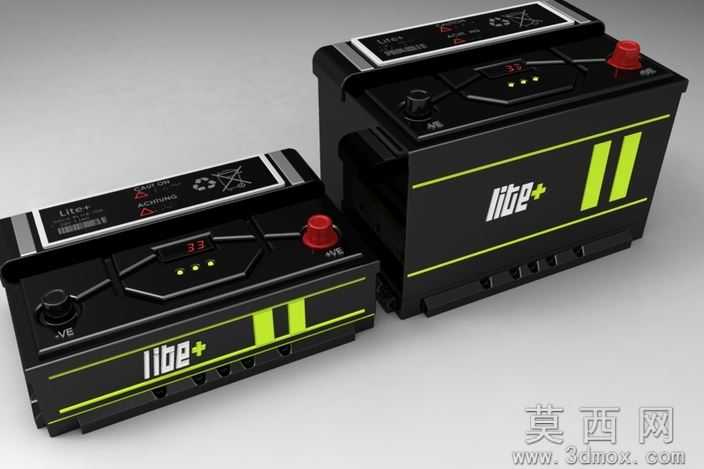

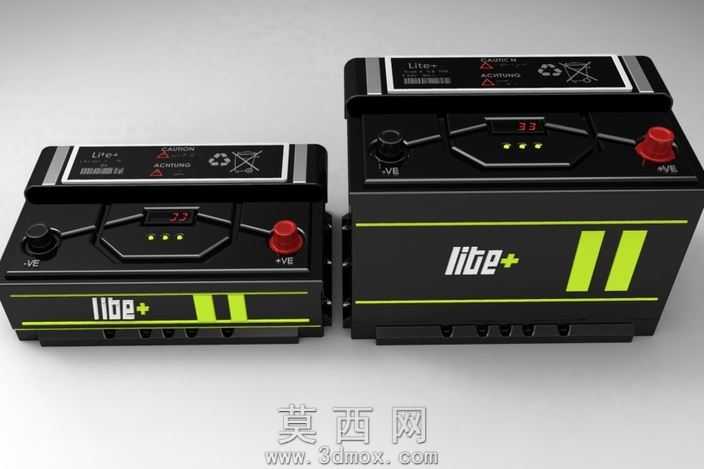

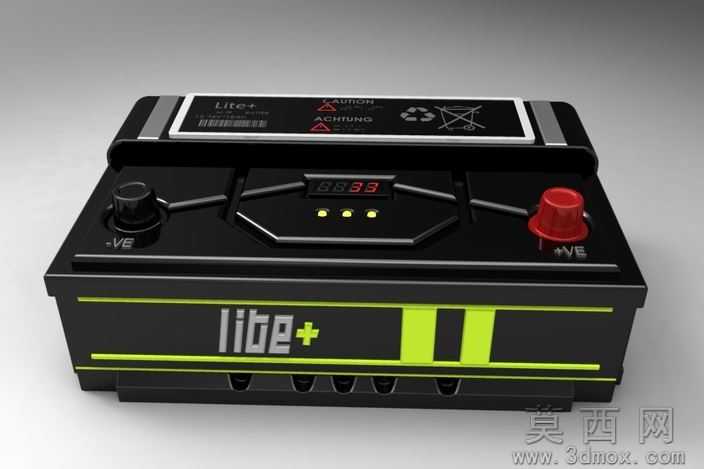

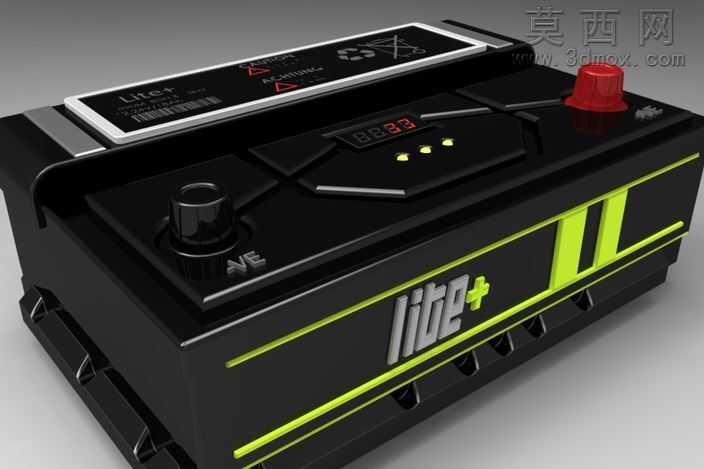

本作品为车载启动蓄电池的外壳三维设计方案，整体采用硬朗的长方体切角造型，规避传统蓄电池外壳呆板的方正轮廓，在边角处做小弧度倒角处理，既保留工业产品的稳重质感，又避免尖锐边角带来的磕碰风险，适配车载安装场景的空间布局需求。建模阶段采用参数化建模逻辑，先通过草图绘制外壳主体的截面轮廓，拉伸生成基础壳体后，对顶面的功能区域做分区布局设计：左侧设置负极接线柱安装位，搭配旋钮式防护结构，右侧设置正极接线柱安装位，搭配醒目的红色防护帽，通过色彩区分正负极，降低安装接反的操作风险；顶面中部预留数显屏幕安装槽、状态指示灯开孔，可实时展示电池电压、剩余电量等运行参数，提升产品的实用属性。外壳侧面设计了内凹式提手结构，与壳体一体成型，无需额外加装提手配件，既简化生产装配流程，也方便用户搬运、更换电池。材质渲染阶段，壳体主体采用哑光黑色高强度工程塑料材质，模拟耐冲击、耐酸碱腐蚀的ABS塑胶质感，表面做细微的磨砂纹理处理，减少日常使用中的划痕残留；侧面搭配荧光黄绿色装饰条与品牌标识，在黑色基底上形成高对比度视觉效果，提升产品辨识度；顶面的警示标识区域采用丝印质感模拟，还原回收标识、操作警示符号的真实印刷效果，接线柱的金属部分做镀铬亮面处理，红色防护帽采用半哑光塑胶质感，数显屏幕区域模拟深色亚克力面板的透光效果，指示灯区域做自发光材质处理，还原通电后的点亮状态。结构设计上，壳体底部预留均匀分布的通风散热槽，兼顾壳体轻量化与电池工作时的散热需求，壳体边缘做加强筋布局设计，提升外壳整体的抗挤压、抗冲击性能，适配车载场景下的震动使用环境，上下壳体的扣合位置做隐藏式卡扣结构设计，保证外壳装配后的密封性与结构整体性，整体设计兼顾外观辨识度、功能实用性与生产装配的工艺可行性。
