夹装式塑料瓶太阳能照明装置设计

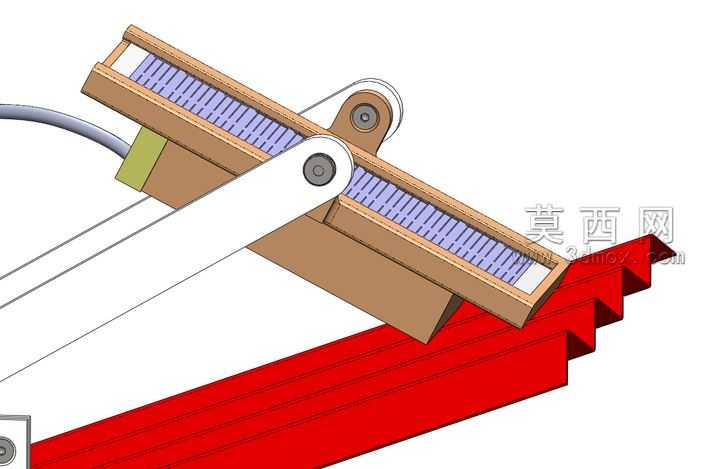

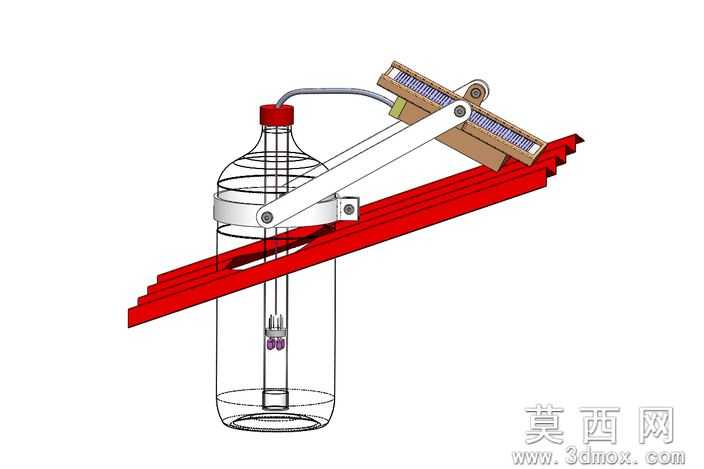

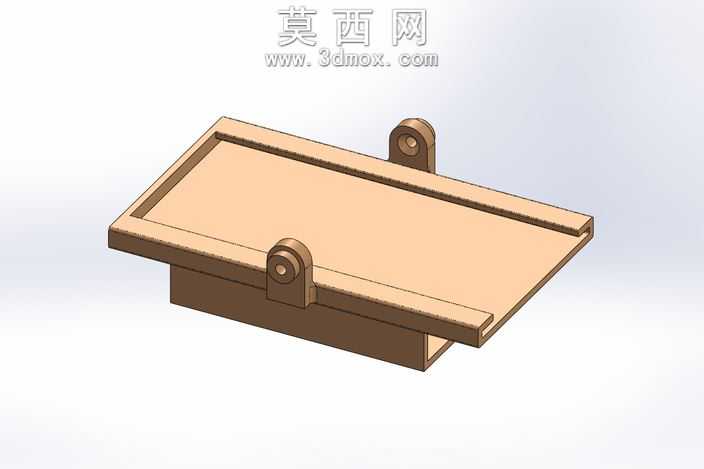

本作品为一款依托塑料瓶载体搭建的夹装式太阳能照明装置三维模型，建模过程中对各部件的尺寸匹配、装配逻辑做了精细化还原。模型主体采用常见的透明PET饮料瓶作为灯罩与结构载体，瓶身搭配金属抱箍实现上部夹装机构的固定，抱箍与夹臂的铰接结构做了轴孔配合的精准建模，还原了铰接处的转动间隙与限位结构，保证夹装角度可灵活调整以适配不同安装基面。上部的红色夹装基座采用型材截面建模，还原了型材的卡槽、加强筋结构，可稳定卡接在屋檐、栏杆等户外条状凸起结构上，无需额外打孔固定。夹臂上方搭载的太阳能电池板做了分层面建模，还原了光伏板表面的栅线纹理、边框的包边结构，以及电池板与夹臂之间的角度调节铰接结构，可根据不同纬度的太阳高度角调整受光角度。瓶身内部的发光组件做了简化但结构完整的建模，包含底部的灯座、中部的超高亮白色LED灯珠、连接上部光伏板的走线结构，走线沿夹臂内侧的线槽排布，还原了线路的隐藏式设计。材质渲染方面，透明瓶身采用高透PET材质，调整了折射与粗糙度参数还原塑料瓶的通透质感；红色夹装基座采用哑光工程塑料材质，还原户外工装塑料的磨砂质感；金属抱箍与铰接轴采用拉丝不锈钢材质，光伏板表面做了减反射玻璃的材质效果，LED灯珠添加了自发光材质模拟点亮效果。设计思路上，该装置主打低成本DIY户外照明方案，选用易得的塑料瓶作为灯罩降低制作成本，夹装式结构无需破坏安装基面，适配多种户外安装场景；光伏板选用7.5V 220mA规格搭配6V 2200mAh镍氢电池组，可实现日间储电夜间照明的功能，瓶身内部的5mm超高亮白色指示灯可提供充足的散射照明效果，连接紧固件采用标准M4艾伦螺钉与螺母，方便爱好者自行采购配件组装，整体结构兼顾了实用性、易制作性与户外使用的防水适配性，模型完整还原了各部件的装配关系，可直接用于结构验证与制作参考。
