锂离子12V电池外壳工业外观结构设计

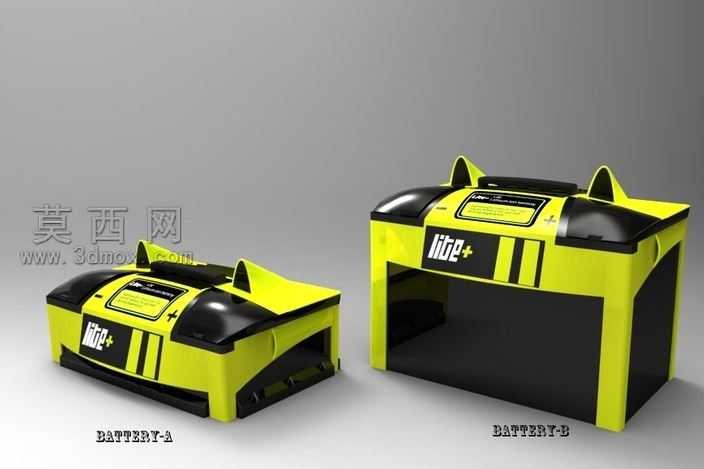

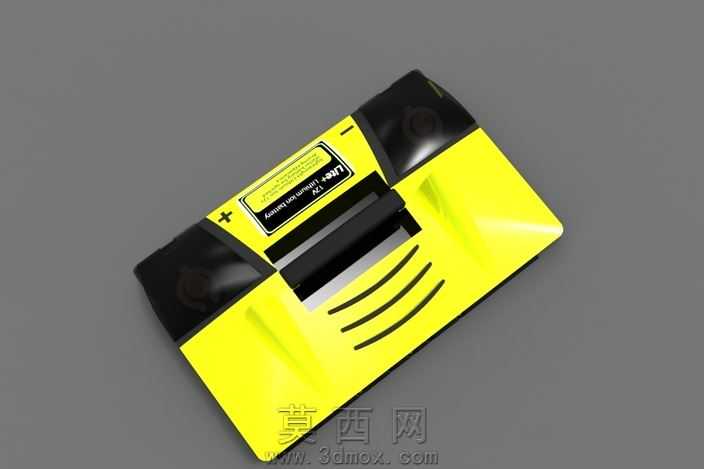

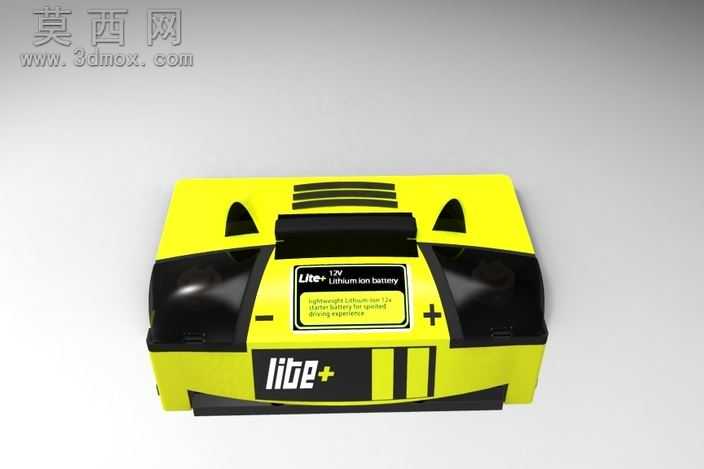

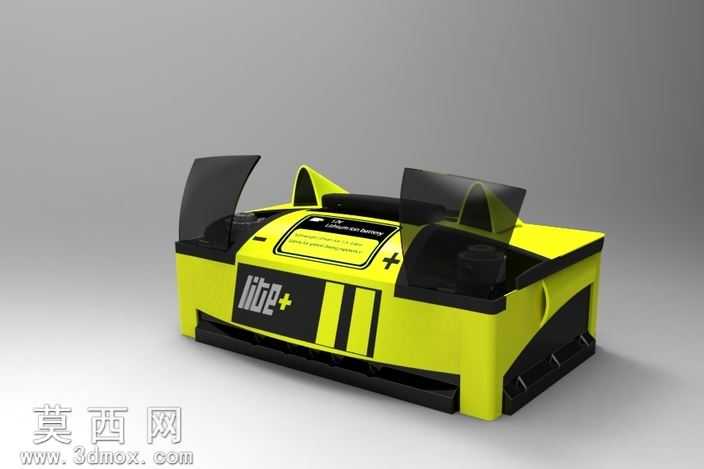

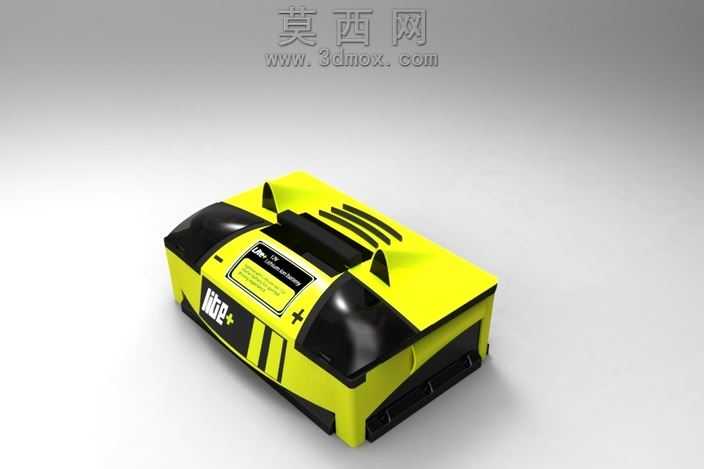

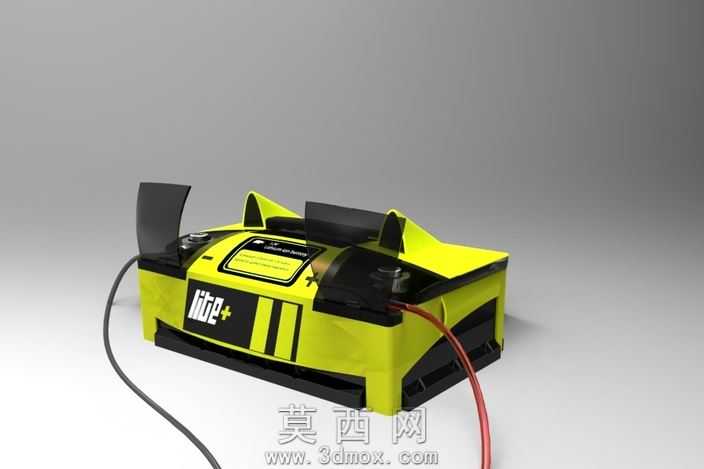

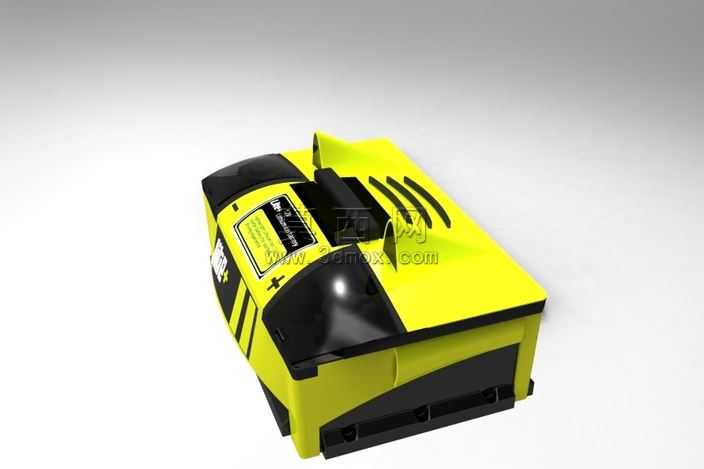

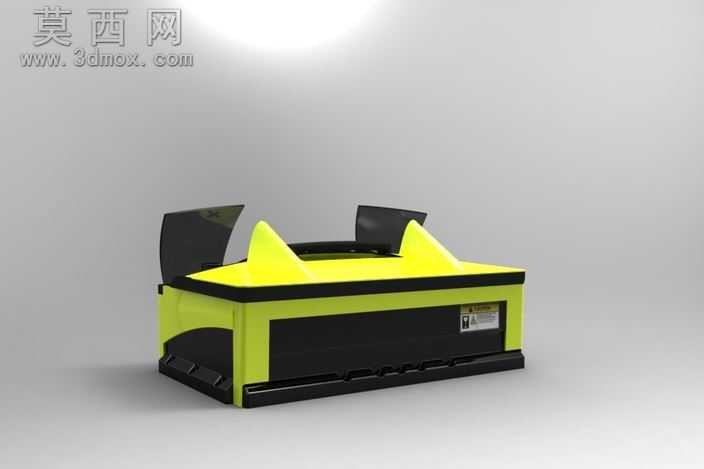

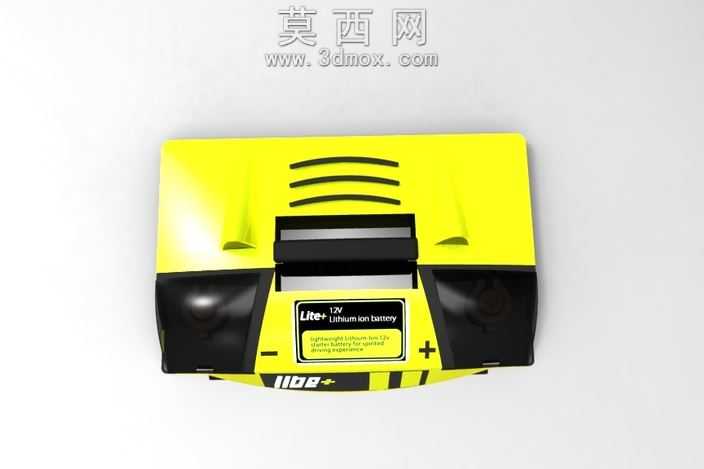

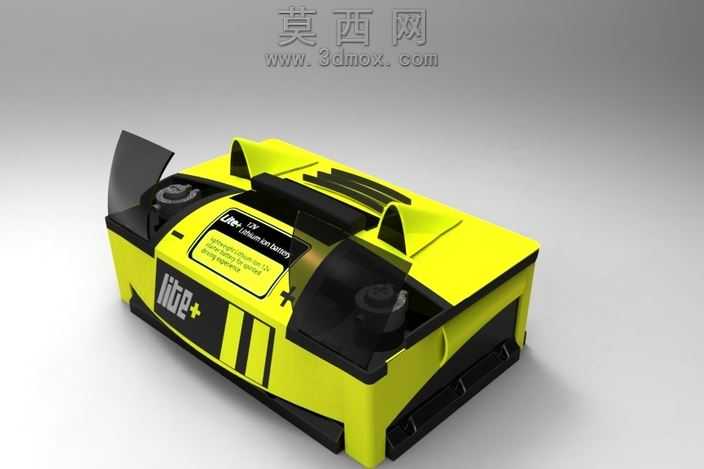

本作品为锂离子12V电池外壳的三维设计方案，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先基于12V锂离子电池组的内部排布尺寸确定壳体的基础长宽高参数，预留出电芯组、保护电路模块、接线端子的安装空间，确保内部元器件装配后无干涉、无空间浪费。外观设计上采用高辨识度的亮黄与哑光黑撞色搭配，主体壳体做了多面斜切的棱线处理，打破传统方正电池壳的呆板视觉感受，顶部集成一体化的内凹式提手结构，提手边缘做圆角过渡处理，既保证搬运提拉时的握持舒适度，也避免尖锐棱角带来的磕碰风险，同时提手与上壳为一体化建模结构，减少后续装配的拼接缝隙。壳体两侧设置了翻盖式的端子防护盖，防护盖通过转轴结构与壳体连接，建模时精准预留转轴的转动间隙，确保防护盖可顺畅开合，闭合后能完全覆盖接线端子，起到防尘、防误触、防接线端氧化的防护作用，防护盖表面做了细微的防滑纹理处理，方便用户徒手开启无需借助工具。材质渲染阶段，主体黄色壳体采用耐冲击工程塑料的材质表现，调整材质的粗糙度参数模拟磨砂质感，既保留工业产品的耐用属性，也避免亮面材质易留划痕指纹的问题；黑色部件分别做了材质区分，提手与防护盖采用稍软的耐磨橡塑材质，底部支撑脚采用高耐磨的硬质橡胶材质，表面做防滑纹路设计，提升壳体放置时的摩擦力，避免使用过程中出现滑移。壳体侧面设计了内凹的品牌标识区域，建模时做了下沉式的凹槽处理，方便后续丝印或粘贴品牌标签，同时凹槽边缘做斜角过渡，避免标签边缘起翘。结构设计上充分考虑生产装配的可行性，上下壳采用卡扣加螺丝的双重固定方式，建模时精准排布卡扣的位置与扣合量，确保壳体拼接后缝隙均匀、连接牢固，同时在壳体内部设置了多道纵横交错的加强筋结构，在不增加壳体壁厚的前提下大幅提升整体结构强度，避免跌落、挤压时出现壳体开裂的情况，内部还预留了电池组的固定卡位，可直接将电芯组卡入定位，省去额外的固定配件，简化装配流程。整体设计兼顾了外观辨识度、使用便捷性、结构强度与生产落地性，既满足12V锂离子电池的防护与安装需求，也通过差异化的外观设计提升产品的视觉记忆点。
