折弯式导向固定支架结构设计

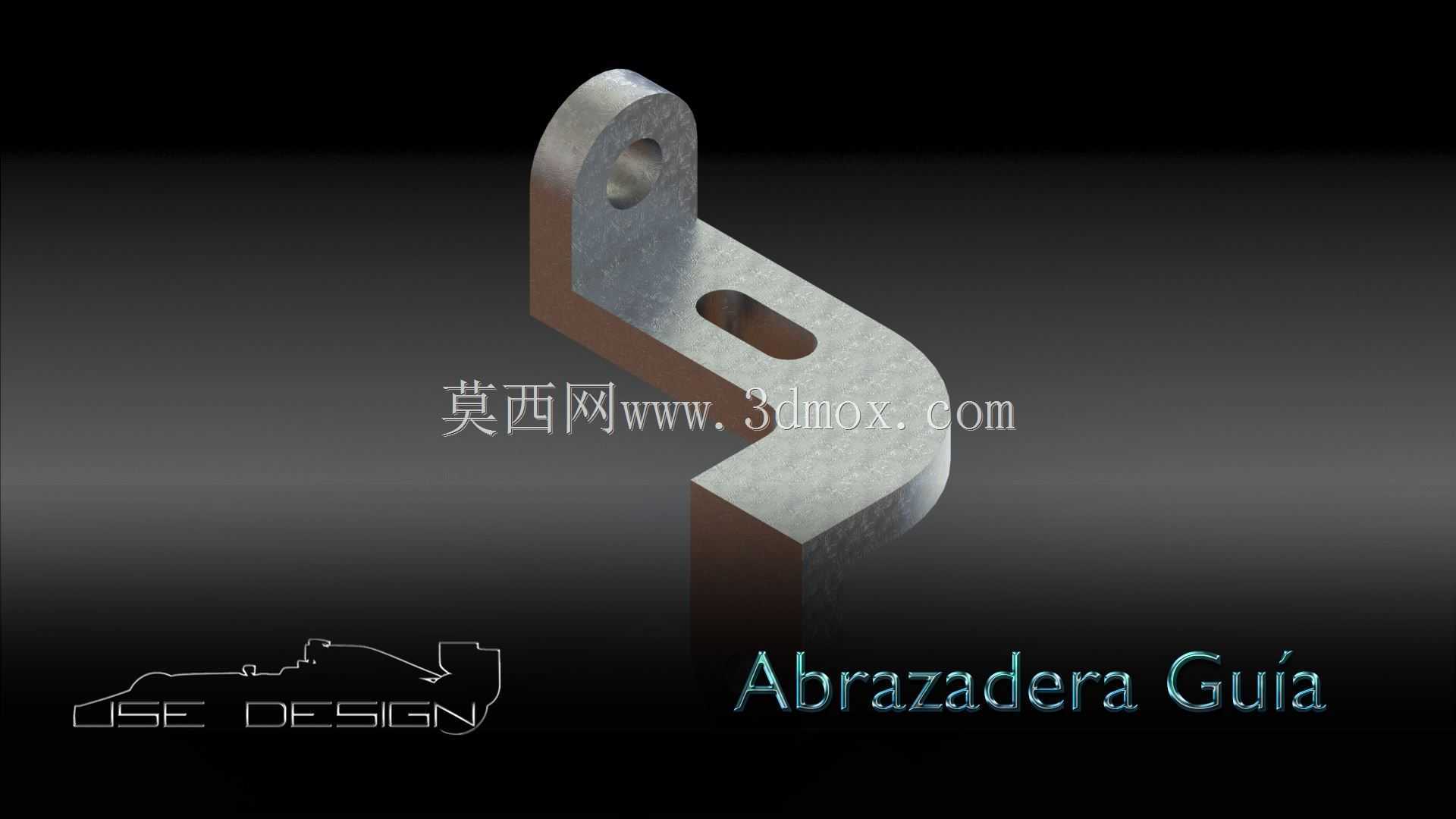

　　该导向固定支架采用单块板材折弯成型的结构思路，整体呈Z形弯折布局，一端设置带圆孔的安装耳，另一端沿长度方向开设长圆形腰型孔，中部通过圆弧过渡实现两个安装面的空间错位，能够在紧凑的设备内部空间中完成导向、限位与跨面连接的复合功能。从实际装配场景来看，这类构件常见于轻工输送线、检测工装、小型自动化设备的导向工位，既可以作为杆类、轴类零件的侧向支撑座，也可配合紧固件对传感器、导向条、挡停块的安装位置进行微调。腰型孔的存在让安装调试阶段拥有连续的位置调节余量，无需在基座上额外加工阵列孔，就能补偿机架焊接或装配带来的位置偏差；端部圆孔则用于固定铰接销、导向轴或紧固螺栓，形成稳定的受力支点。折弯处的圆弧过渡并非单纯的造型处理，

　　而是直接对应钣金折弯的最小内R要求，可避免直角弯折造成的应力集中，同时适配常规折弯模具的加工工艺，减少额外开模成本。两个安装面保持平行错位，能够让被固定件与安装基面之间留出足够的避让空间，避开设备内部的管线、凸起或运动部件。在安装边界上，支架整体厚度均匀，折弯后的总高度、耳板宽度与腰型孔长度相互匹配，安装时只需确认端部圆孔的中心距、腰型孔的调节行程以及折弯后两个端面的垂直偏差，即可判断是否适配目标工位。结构受力方面，支架的受力方向主要沿板面传递，折弯边形成的截面惯性矩能够抵抗侧向载荷，相比平直铁片拥有更好的抗弯折能力；若用于频繁振动的工位，还可在腰型孔处加装平垫与防松螺母，进一步提升连接可靠性。建模过程中需要重点控制折弯系数、孔边距与腰型孔两端半圆的同轴度，确保展开后的下料尺寸能够直接用于激光或数控冲裁，减少后续钳工修配的工作量。整个构件没有多余的冗余特征，所有型面与孔位都服务于安装调节与结构支撑，属于典型的实用型钣金固定导向件。
