不锈钢直角定位夹紧工装夹具结构

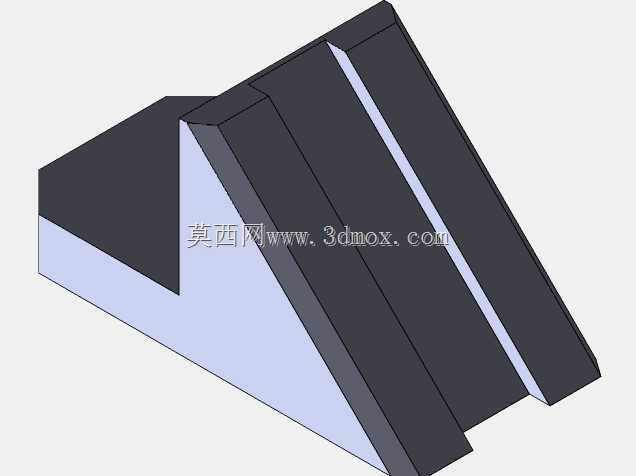

　　该夹紧件采用直角三角加强结构，主体由竖直定位面、水平承托面和后侧斜向支撑板组成，整体形成稳定的L形受力框架。竖直工作面上设置两条平行凸筋，凸筋之间形成凹槽，既可以作为工件定位的避让槽，也能够减少大面积贴合带来的加工误差累积，使定位接触集中在关键基准区域。水平底面用于与机床工作台或工装基板连接，安装时可通过压板、T形螺栓或侧面锁紧件固定，保证在切削载荷作用下不发生位移。后侧三角形支撑板连接竖直面与底面，主要承担夹紧反力和振动载荷，能够降低薄壁立板的弯曲变形，使夹具在重复装夹过程中保持较好的刚性。从实际使用角度看，这类结构常用于CNC加工工位中的侧面定位、挡料和辅助支承，尤其适合板类、块状零件在铣削、钻孔、攻丝前的快速定位。

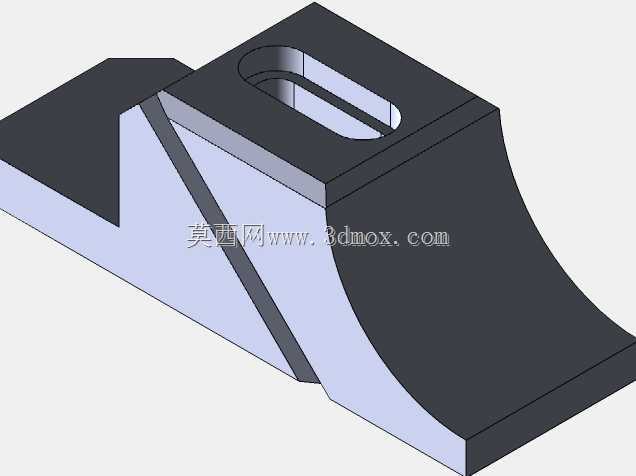

　　工件靠紧竖直定位面后，可配合台虎钳、压板或侧向夹紧机构完成固定；两条凸筋能够提高接触线的直线度要求，同时让切屑和冷却液有排出空间，避免铁屑夹在定位面与工件之间造成尺寸偏差。设计时需要重点控制竖直定位面相对底面的垂直度、凸筋上表面的平面度以及两凸筋之间的平行度。若用于精密加工，底面应作为安装基准先加工，再一次装夹中完成竖直面和凸筋面的精加工，以减少二次找正带来的累积误差。凹槽宽度和深度应根据常见切屑体积、冷却冲洗方向以及毛刷清理空间确定，过窄会造成堵屑，过深则会削弱立板有效厚度。三角形支撑板的厚度与斜边角度直接影响刚性和重量，角度过小会增加材料占用，角度过大则支撑效果减弱。安装边界方面，水平底面需要预留足够的压紧距离，

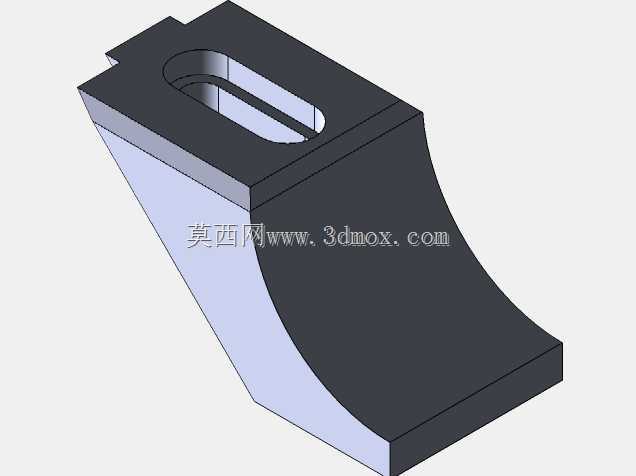

　　底面边缘不宜与工作台T形槽干涉；竖直定位面上方应留出工件吊装和扳手操作空间，后侧支撑板则应避免与机床防护罩、排屑器或相邻夹具发生碰撞。对于不锈钢材质，结构设计中应尽量减少应力集中尖角，在立板与底板、支撑板交接处保留合理过渡，以提高焊接或整体加工后的稳定性。
