大众Keit742cc直列四缸发动机结构

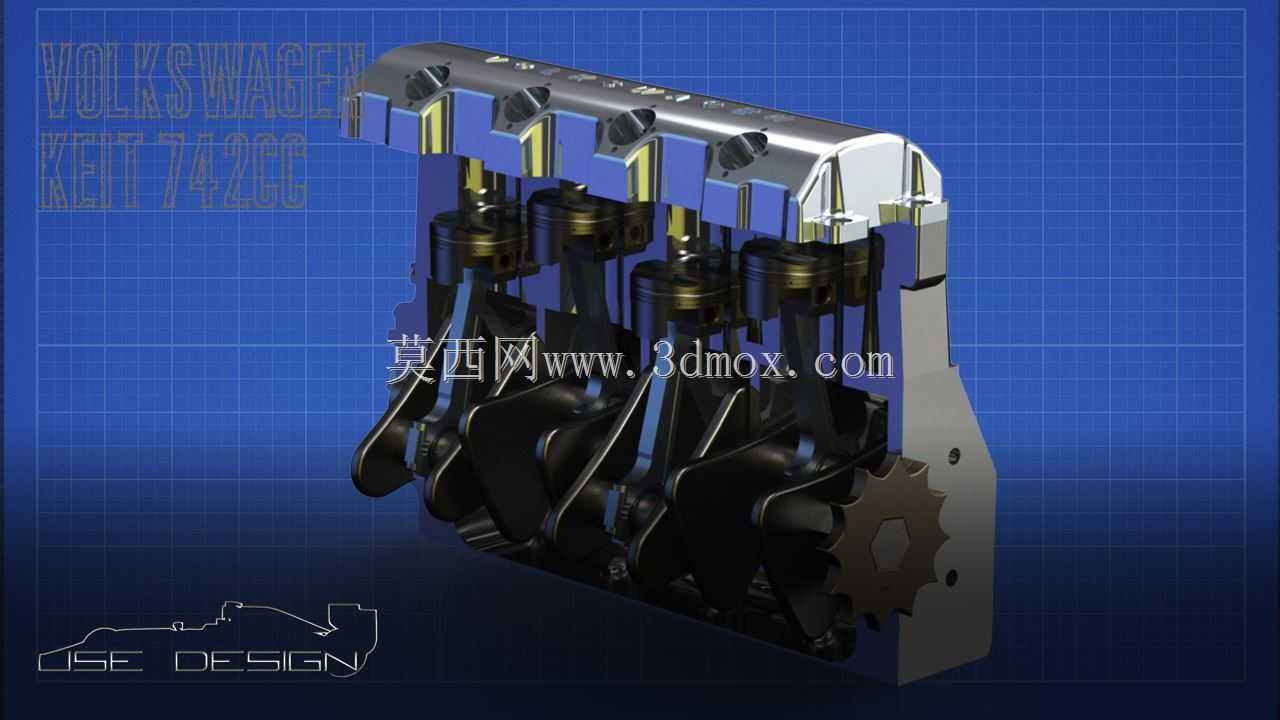

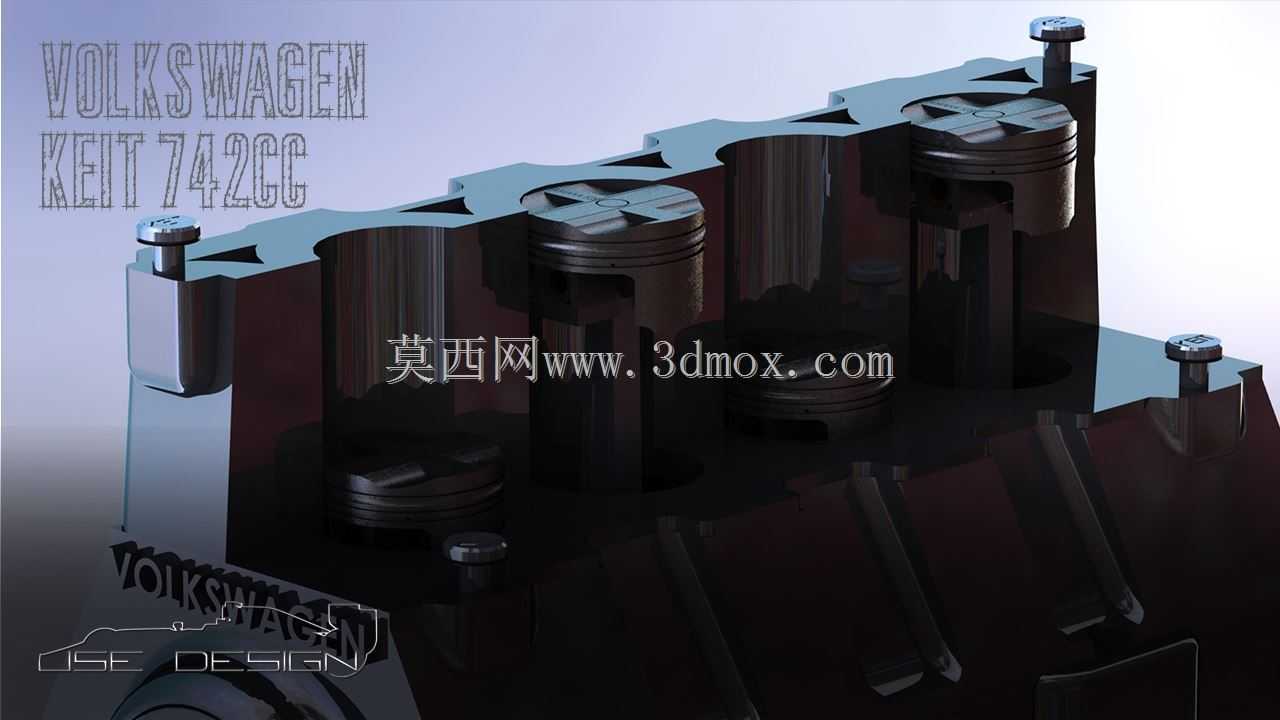

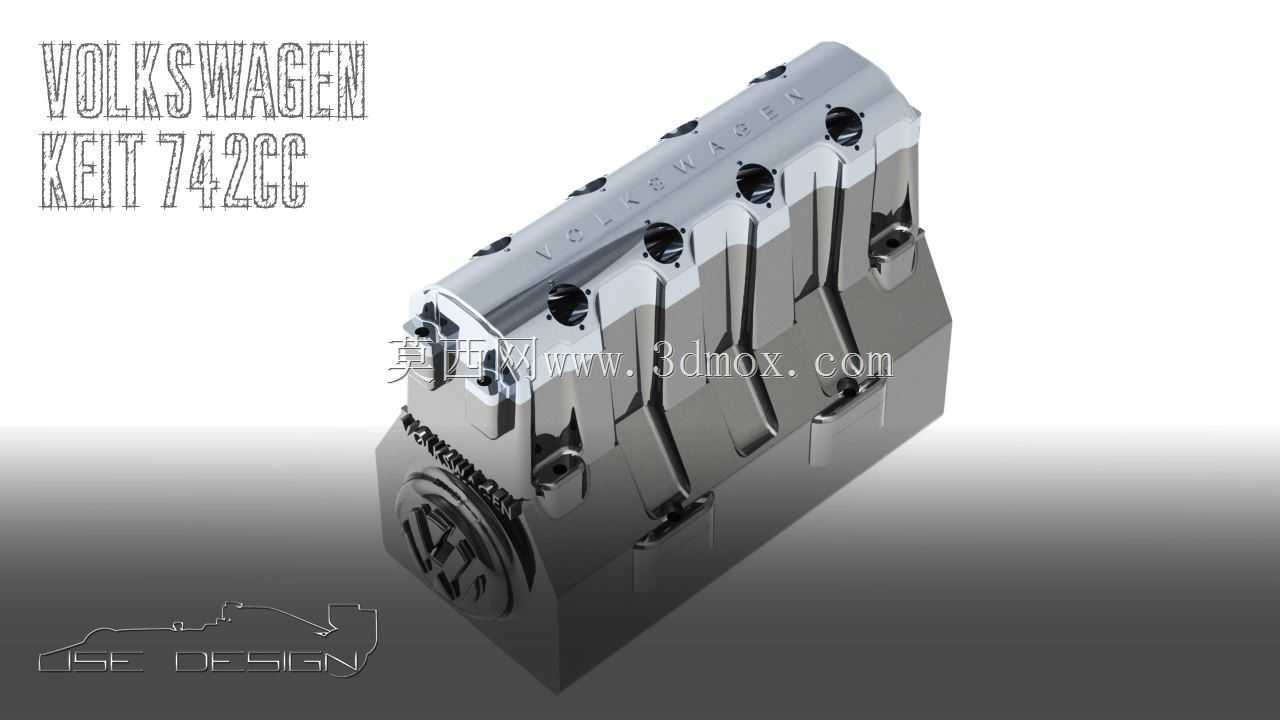

　　这套直列四缸动力总成的三维结构，把小排量动力核心的运动关系完整呈现出来。画面中缸盖、气门、活塞、连杆、曲轴与前端链轮按实际装配关系排布，蓝色网格背景突出零件轮廓，半剖视角让内部配合边界一目了然，适合用于结构校核、运动干涉检查和教学演示。

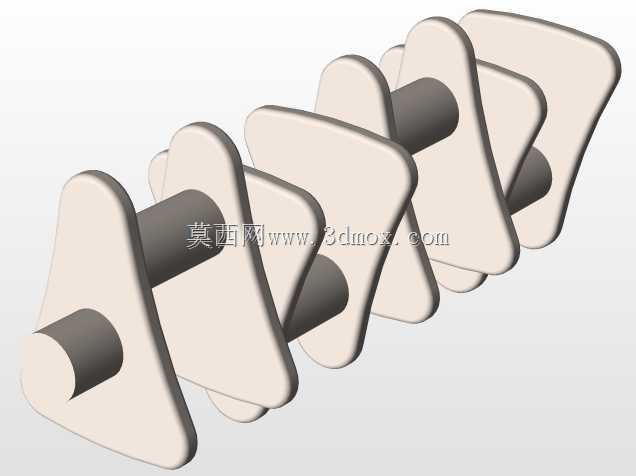

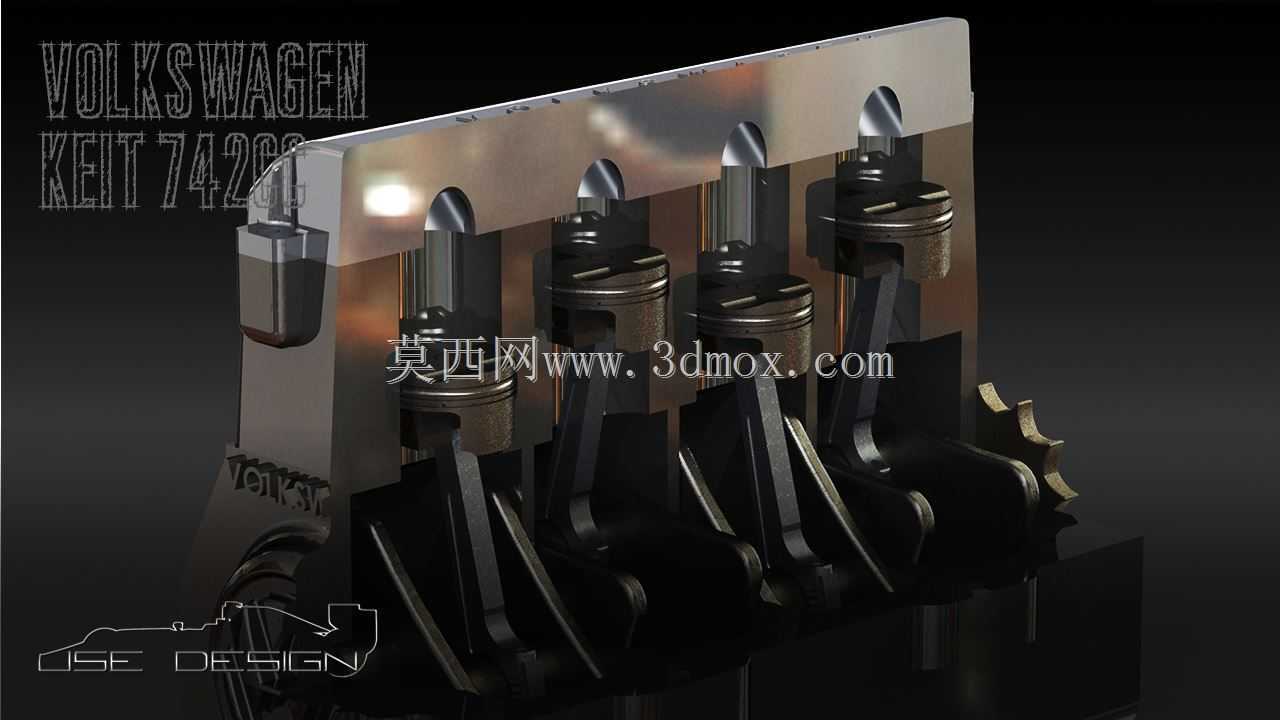

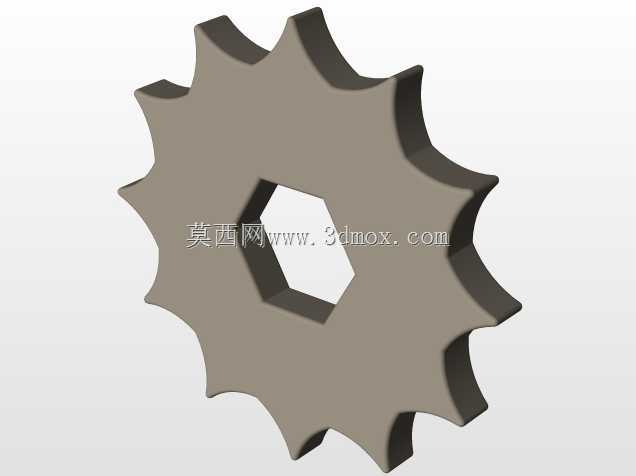

　　从实际用途看，这类742cc排量级动力单元常见于小型代步车、轻型摩托或概念载具，对紧凑性、重量和运转平顺性要求较高。设计时首先要确定缸心距、缸径与行程，再反推曲轴回转半径和连杆长度；这些参数直接决定整机高度、宽度以及活塞在缸筒内的运动轨迹。模型中四根连杆并列布置，曲轴通过平衡块抵消部分往复惯性力，前端链轮则预留正时驱动接口，可与配气系统形成连续传动链。

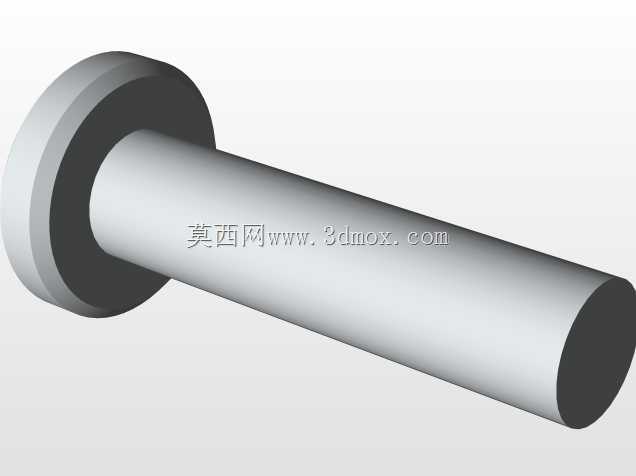

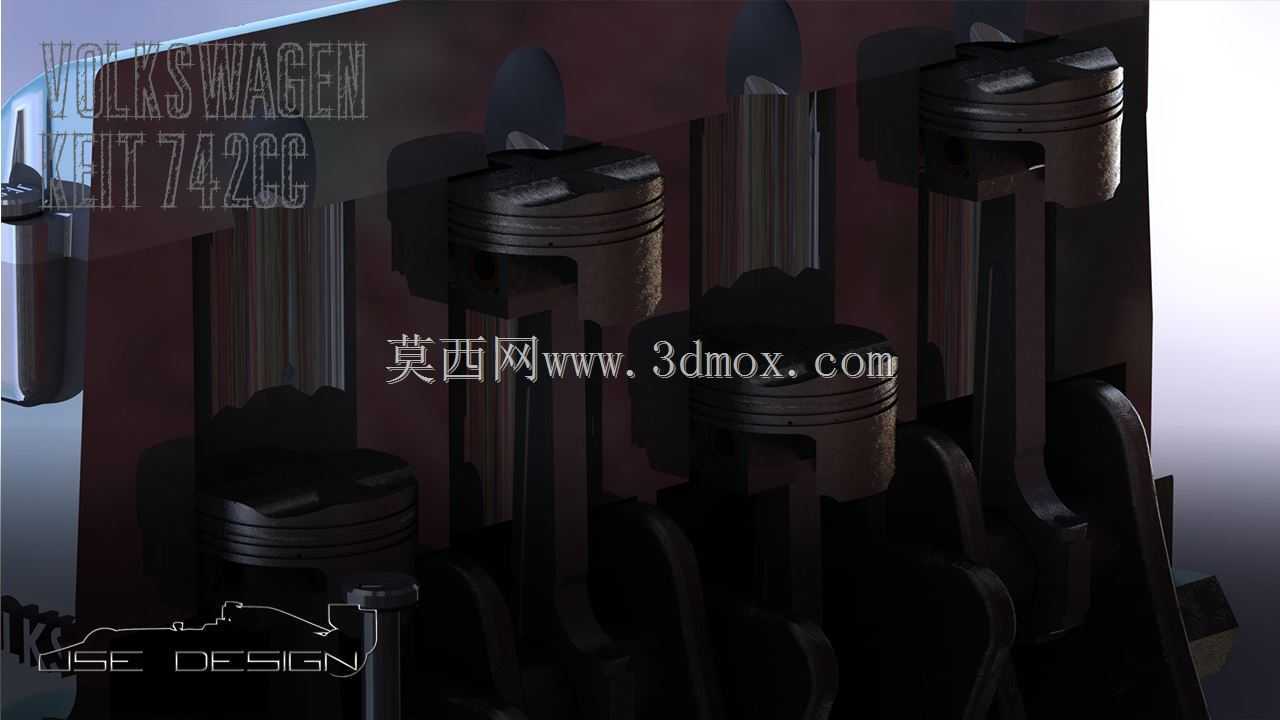

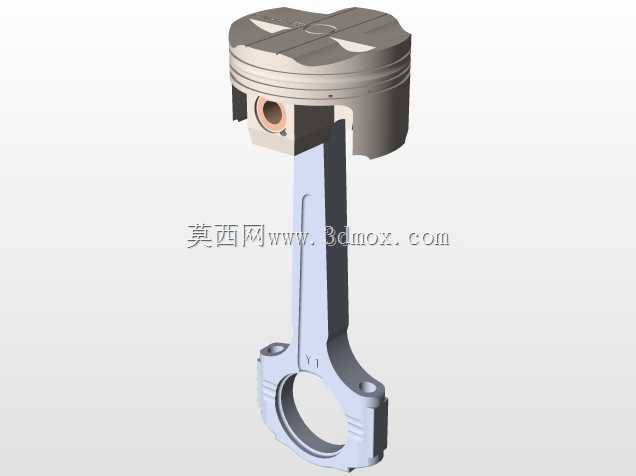

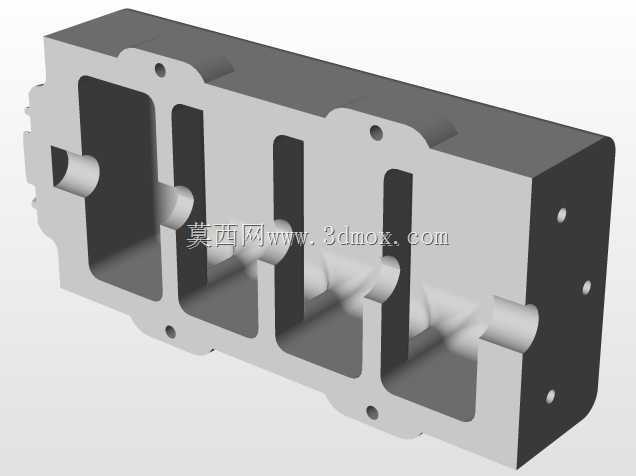

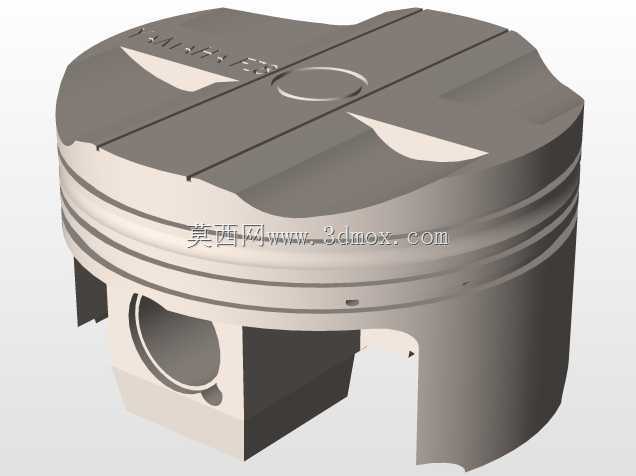

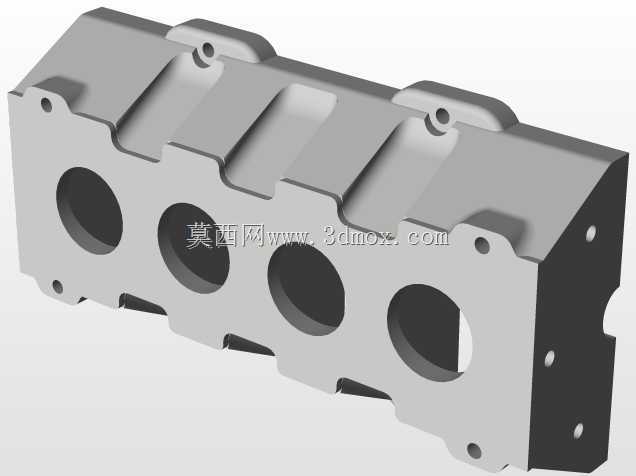

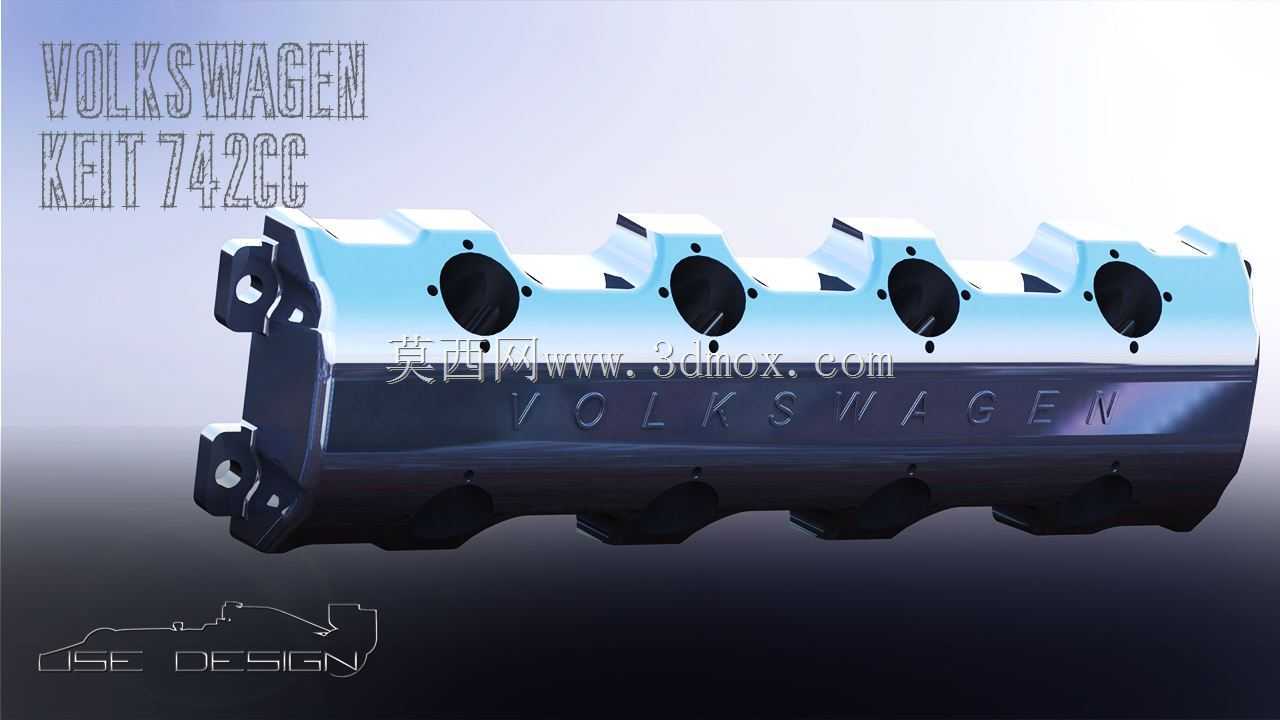

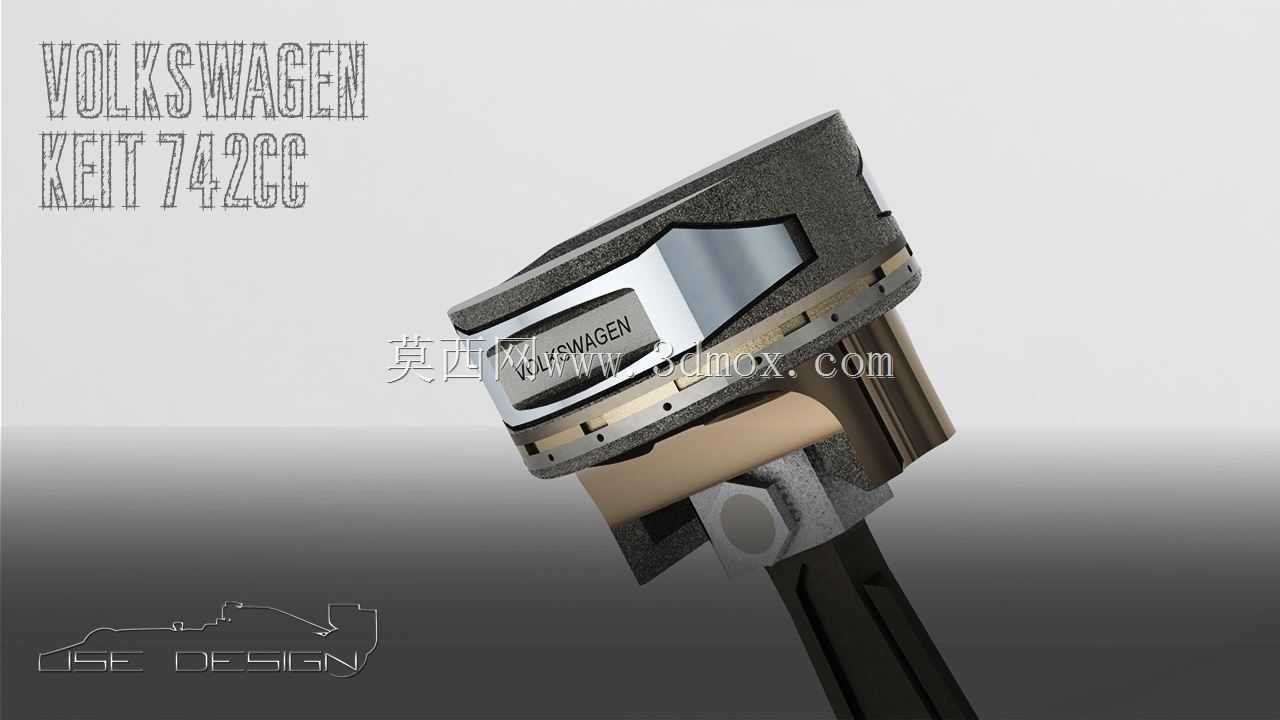

　　缸盖部分集成了多组气门与顶部安装面，能够看到进排气道的布置趋势和凸轮轴支撑区域。结构工程师在建模时需要重点控制气门与活塞的安全间隙，尤其在上止点附近，若升程曲线或相位设置不当，极易发生碰撞。连杆大头与曲轴连杆轴颈的配合、小头与活塞销的对中，同样是装配校核的关键；模型保留了这些连接区域的几何关系，便于判断轴瓦宽度、螺栓空间和运动包络是否冲突。

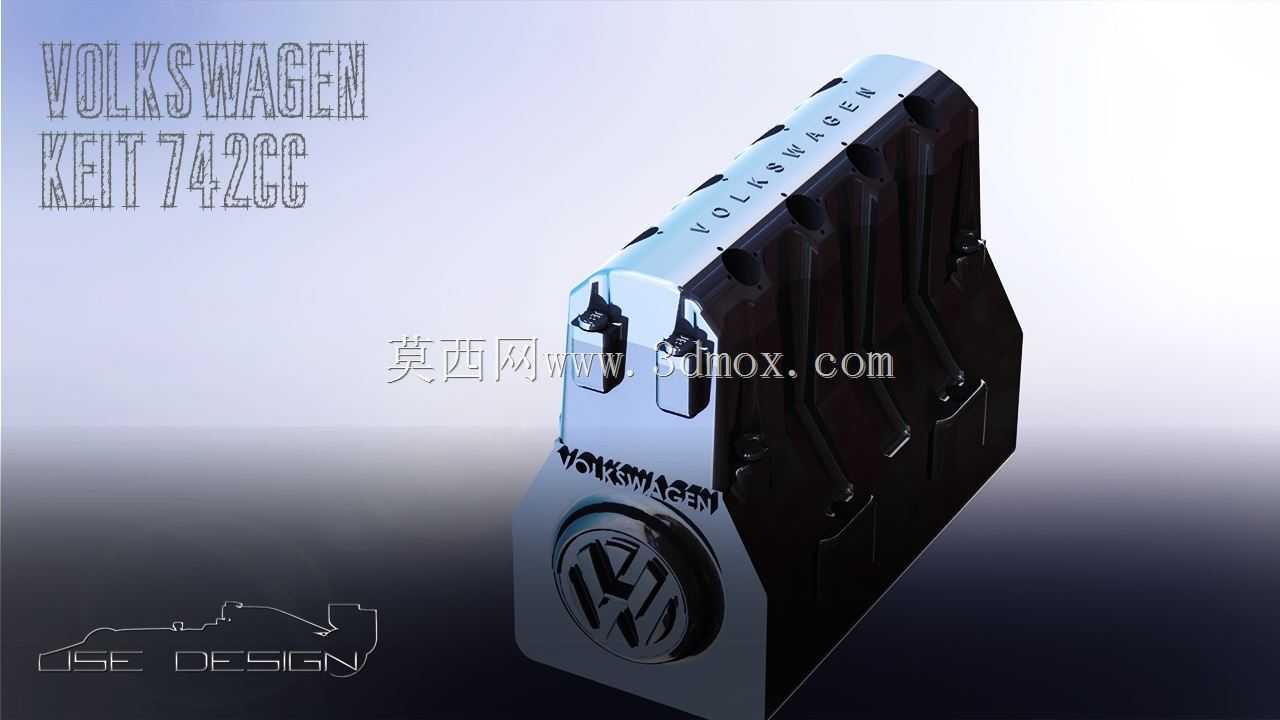

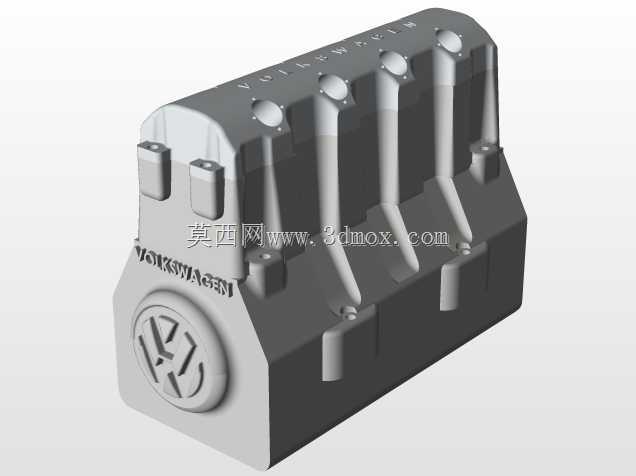

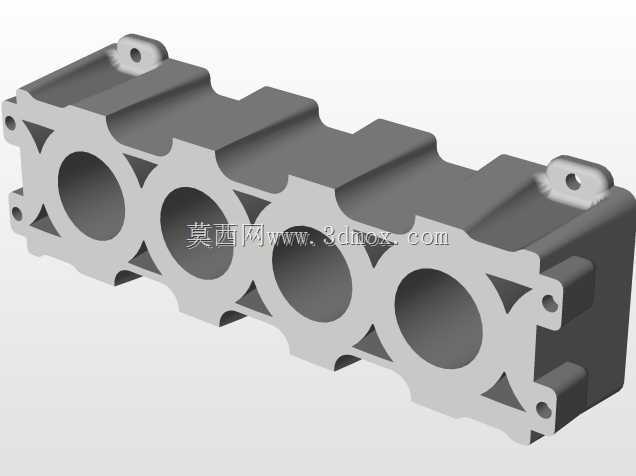

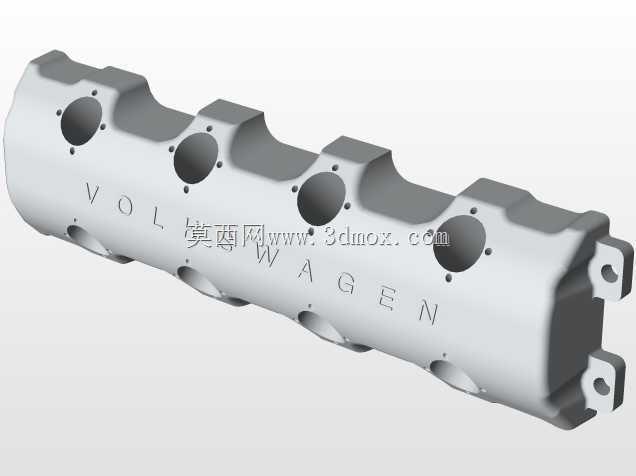

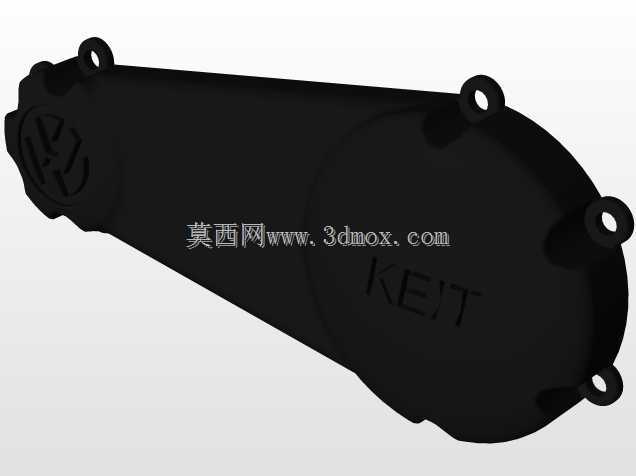

　　安装边界方面，整机的长度主要由缸体列数和前端轮系决定，高度则受缸盖、活塞行程和油底壳轮廓影响。侧面的安装支脚与端板连接孔可作为整车悬置设计的基准，曲轴输出端的链轮位置决定了正时罩壳的外形，而缸盖顶部平面则为气门室罩、点火元件或喷油部件留下安装空间。实际选型时，还要结合车架或车身的横梁位置，预留维修拆装空间，避免连杆运动包络与周边管线、车架发生干涉。

　　从建模思路看，这种展示模型没有停留在外观包覆，而是把内部动力传递路径拆开表达：活塞承受燃气压力后通过连杆推动曲轴旋转，曲轴再经链轮把运动传递给上方配气机构。各零件的材质分区和表面处理也通过颜色区分，金属壳体的银灰色、运动件的深色以及缸盖区域的蓝色形成清晰层次。对于结构设计人员，这种可视化方式能快速验证曲柄连杆比例、缸盖高度和整机宽高比是否合理；对于教学或方案评审，它则能把复杂的内燃机工作过程转化为可旋转、可剖切、可测量的三维对象，减少二维图纸在空间理解上的偏差。
