42系列混合式步进电机结构设计

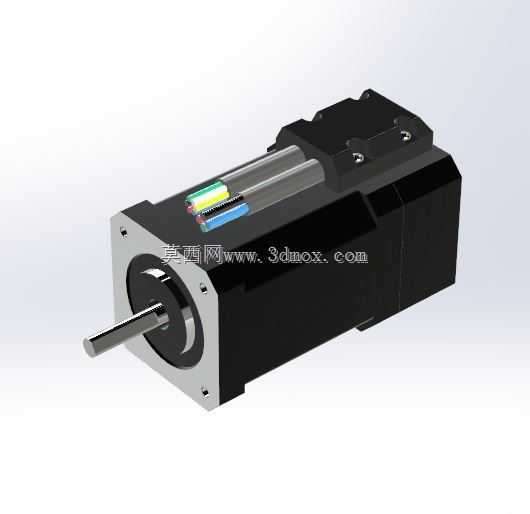

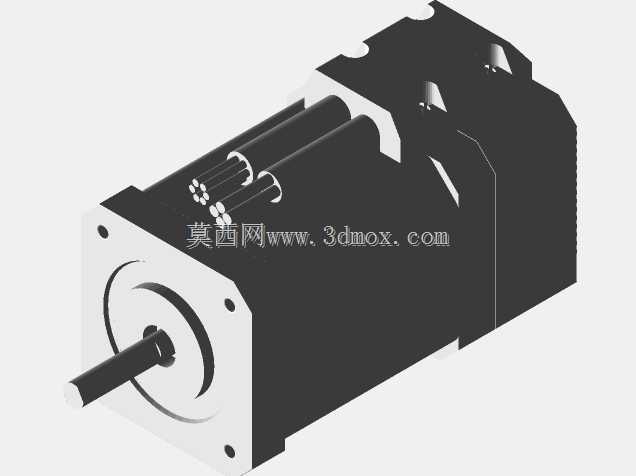

　　该款42规格混合式步进电机的三维结构，完整还原了量产机型的本体、输出轴、尾部出线及安装法兰细节，可直接用于小型自动化设备的布局校核与运动机构选型。在3C电子装配、桌面型点胶、小型传送带、医疗样本分拣这类对安装空间敏感的场景里，这类电机常作为点位运动的执行核心，依靠固定步距角实现开环位置控制，无需额外反馈元件即可完成重复定位动作。从结构设计逻辑来看，混合式结构结合了反应式与永磁式步进电机的优势，定子绕组通电后，与带永磁体的转子形成磁路耦合，输出转矩密度高于同机座号的反应式产品，低速运行时振动更小，不易出现明显共振区。模型呈现的方形机座为标准42mm安装边界，前端法兰预留四个安装孔位，输出轴为单伸轴结构，轴径与键位匹配常规联轴器规格，

　　工程师在布局时可直接将其嵌入设备安装位，校核轴伸长度与负载轮、丝杠螺母的连接间隙，避免后期装配出现干涉。尾部出线端的结构也做了完整还原，多色芯线对应绕组相序，结构设计时可据此规划走线槽位置，预留线缆弯折半径，防止设备运行中线缆与运动部件发生摩擦。实际选型应用中，这类电机的机身长度对应不同转矩档位，短机身版本适配轻载拨动、阀门启闭类场景，长机身版本可驱动小型滑台完成往复送料。建模过程中需严格保证机座安装孔的位置度、输出轴与法兰端面的垂直度，这些形位公差直接影响电机与负载的同轴度，若偏差过大，运行时会产生额外径向载荷，加速轴承磨损。该三维模型将电机的外部装配特征全部具象化，结构工程师无需反复核对二维样本尺寸，即可在装配环境中完成干涉检查、安装支架设计与传动链路匹配，大幅缩短小型自动化设备的开发周期。
