带编码器减速直流电机及安装支座结构

　　该结构围绕小型减速直流电机的实际装机需求展开，将动力输出、转速反馈与安装固定整合为一套完整组件，常见于小型移动机器人、智能小车、教学实验平台以及轻载自动化执行机构中。在这类场景里，设备既需要电机提供足够的低速扭矩，又要通过编码器获取轴端转动信息，以完成速度闭环、位置计数或里程推算，因此单纯的裸电机往往无法直接满足装配与控制要求。

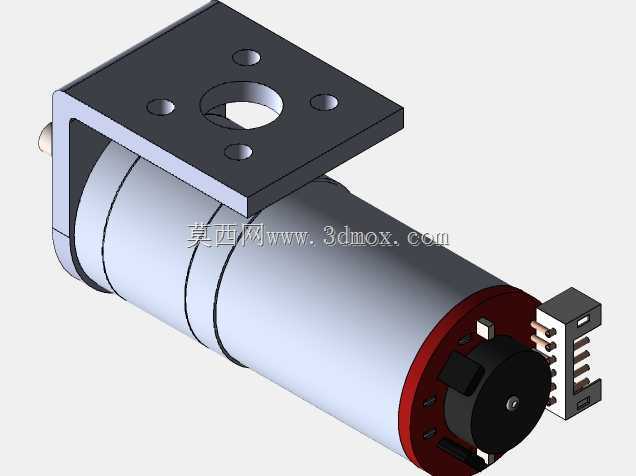

　　模型主体为圆柱式直流减速电机，机身沿轴向布置，前端集成减速箱，将电机高转速低扭矩输出转换为低转速大扭矩输出，以适配轮系驱动、小负载推送或简易传动机构。尾部附带编码器组件，通过接线端子引出信号，结构上预留了排针式接口，便于与控制板进行线束连接。编码器与电机尾部同轴配合，能够在运转过程中反馈转角脉冲，为控制系统判断转速、转向和累计位移提供基础。

　　安装支座采用折弯板式结构，顶部为方形安装板，板上开设中心过孔与四个周向安装孔。中心孔用于避让减速箱输出轴或相关紧固件，四个孔位可直接通过螺钉将整套电机固定在设备面板、机架或底盘上。支座侧板与电机圆柱面贴合，形成抱合式支撑，限制电机径向晃动并承担运转中的反作用力。这种设计把电机的圆柱外形转化为规则的平面安装界面，降低了整机布局难度，也方便在有限空间内确定电机轴线与输出轴位置。

　　从建模细节看，各部分均按实际装配关系表达：电机筒体、减速箱端盖、尾部编码器电路板、接插件以及安装板上的孔位边界清晰，能够用于干涉检查、安装空间校核和外围结构设计。方形安装板的外轮廓、孔距与孔径决定了安装边界，设计机架时只需在对应位置预留匹配孔位和板厚空间，即可完成固定；电机筒体直径与总长度则决定了侧向和轴向所需的最小包容区域。

　　在工程应用中，这类组件的价值不只在于提供动力，还在于把机械安装与电控接口一并标准化。结构工程师可以直接依据模型确定支座高度、输出轴中心高以及与轮子、联轴器或齿轮的连接位置；电气工程师则可根据尾部端子排布规划线束走向。整体结构紧凑，固定方式可靠，适合在空间受限、负载不大但需要运动反馈的装置中使用。
