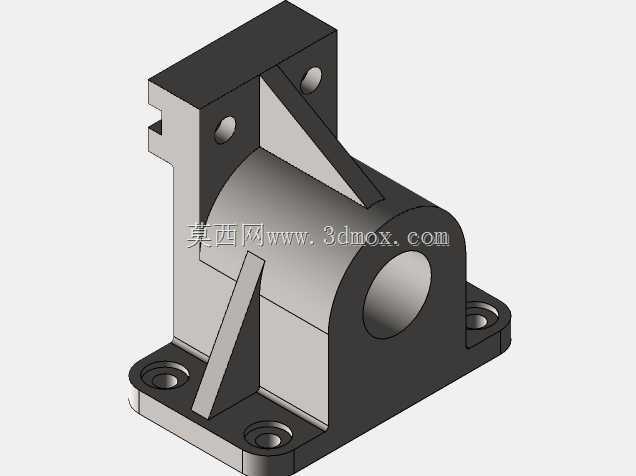

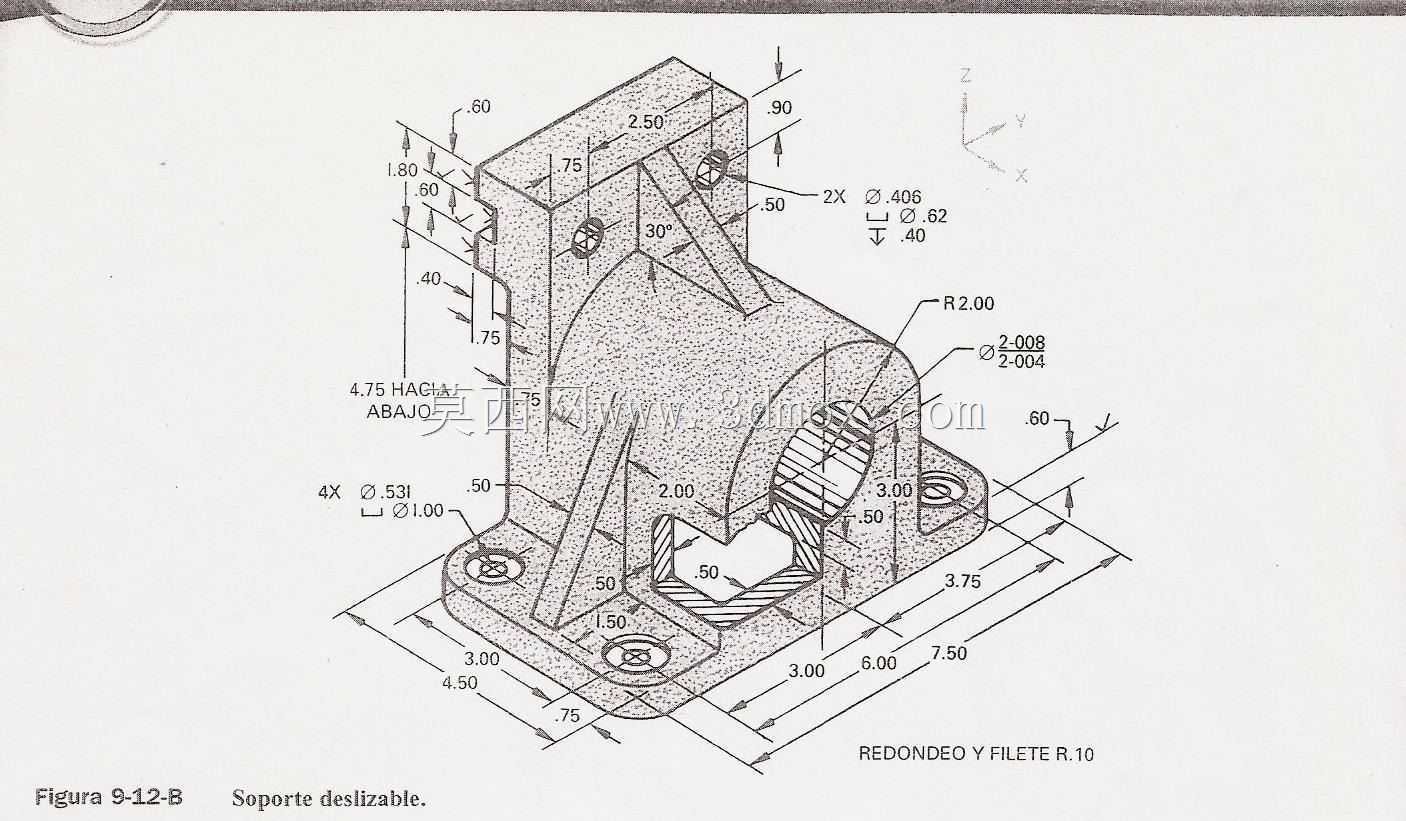

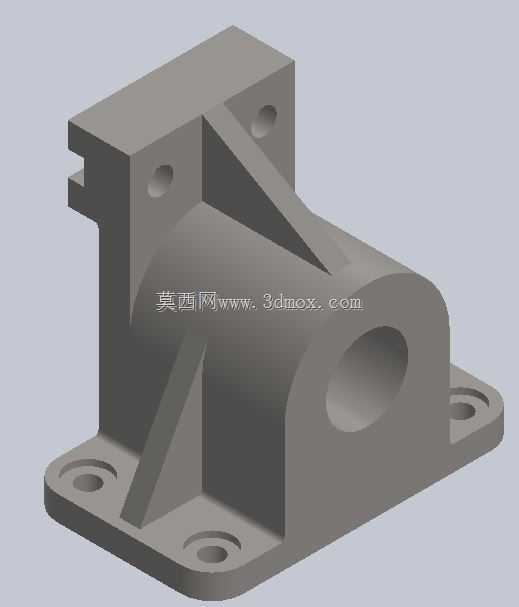

带加强筋的卧式滑动支撑座结构

　　该支撑件在中小型输送线、可调工装平台以及需要直线导向的检测工位中较为常见，主要承担滑动轴或导向杆的径向承载，并把工作载荷平稳传递到底部安装基面。上部的方形块体用于容纳锁紧、定位或导向元件，侧面预留的孔位可安装紧定螺钉、限位销或润滑接头，使穿入其中的杆件在调整到位后获得可靠固定。中部圆筒构成主要的承力通道，内孔表面需要控制同轴度和表面粗糙度，以减少滑动过程中的偏磨和卡滞；圆筒与底板、立块之间布置的三角形加强筋并非装饰结构，而是在有限高度内提升截面抗弯模量，使支座在承受侧向倾覆力矩时降低根部应力集中。底板采用四角外伸的法兰形式，四个沉孔分布在圆筒外侧，安装时螺栓可从上方直接放入并拧紧，沉孔深度需保证螺栓头不高出支撑面，

　　避免与上方运动部件发生干涉。底板底面应在加工中保证平面度，若安装基面存在焊接变形或机加工台阶，可通过配磨或薄垫片调整，防止支座锁紧后内孔被拉扯变形。从设计思路看，这种结构把导向、支撑和锁紧功能集成在一体铸件或机加件上，相比分体式支架减少了装配累积误差，也压缩了整机布局空间。上部块体与圆筒的过渡圆角需要足够大，铸造或打印时可避免应力开裂，机加工时也能减少刀具颤振。实际选型时，要先确认内孔直径与导杆直径的配合区间，再核对底板孔距与设备台面T型槽或预留螺孔是否匹配；高度方向需留出扳手空间和杆件行程余量，侧向孔位应朝向便于操作的一侧。若用于频繁往复滑动的工况，可在内孔中嵌入铜套或直线轴承，本体则保持足够的壁厚和筋板厚度；若仅作静态支撑，

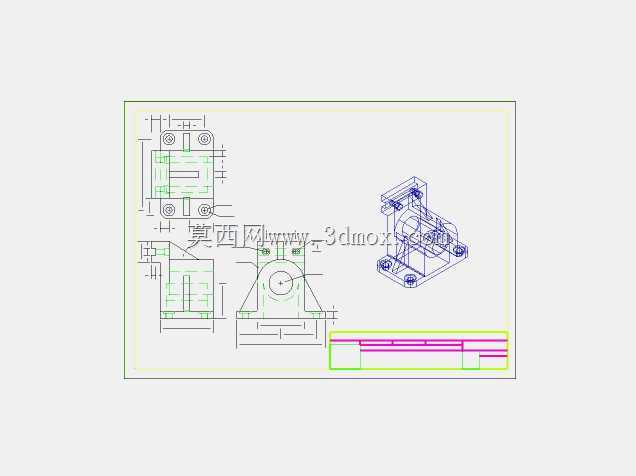

　　可在保证安装刚性的前提下适当减重。整体外形以对称承力为核心，各孔位轴线与底面保持垂直或平行关系，建模时应优先建立基准面，再依次拉伸底板、圆筒和上部块体，最后处理筋板、倒角与孔特征，确保后续工程图能够直接标注形位公差并指导加工。
