保时捷盾形车标立体结构造型设计

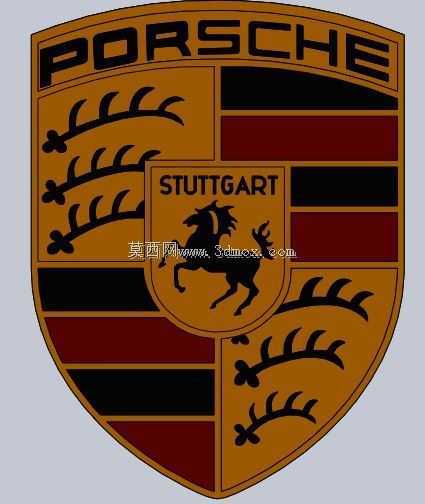

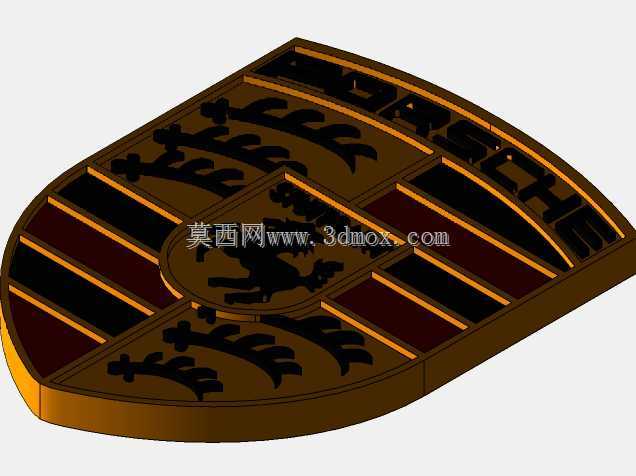

　　该三维造型围绕保时捷经典盾形车标展开，建模过程中先拆解标识的分层结构，再逐步还原各区域的轮廓、浮雕与配色边界，整体可用于车辆外观装饰件开发、品牌展示道具制作、展车标识打样以及文创周边的结构验证。从实际装车场景看，这类标识常布置于车头引擎盖前端、车尾行李厢盖中央、轮毂盖中心及方向盘装饰区域，不同安装位对标识的厚度、背面固定结构和曲面贴合度有不同要求。建模时优先处理外盾轮廓，其顶部为横向平直边，两侧向下收束，底部形成尖角，整体长宽比例需严格匹配原厂视觉比例，避免拉伸后破坏品牌识别度。盾形内部并非单一平面，而是采用分层浮雕结构：最上方的PORSCHE字母区做凸起处理，字母笔画边缘预留拔模斜度，方便后续通过注塑、压铸或CNC加工实现；

　　左上方符腾堡州纹章区域的三对鹿角造型采用逐级抬升的曲面过渡，每支鹿角的根部与盾面平滑衔接，端部保留清晰轮廓，既保证视觉锐利，也避免加工时出现薄刃脆裂。中央区域以STUTTGART字样和跃马图案为核心，跃马的鬃毛、四肢与尾部采用独立浮雕高度，肌肉线条通过细微曲面起伏表现，字样与马形之间预留0.3至0.5毫米的高度差，增强层次感而不显得突兀。右侧及左下区域的红黑条纹采用等宽分区，条纹边界与盾形内框保持平行，色块之间做微凸台阶区分，若用于漆面工艺，可直接对应不同色漆的遮蔽边界；若采用金属材质，则可通过抛光、拉丝与填漆组合实现质感差异。考虑实装需求，模型背面可根据安装位补充定位柱、背胶槽或卡扣结构：平面安装位预留0.8至1.

　　2毫米深度的背胶粘贴槽，边缘做圆角过渡以减少应力集中；曲面安装位则需根据引擎盖或尾门的实测外表面数据调整标识背面弧度，保证装配后四周缝隙均匀，不出现翘边。轮毂盖使用场景下，需控制整体外径与中心孔位匹配，厚度不宜超过5毫米，避免影响车轮动平衡；方向盘标识则需在背面预留安全气囊盖板的避让空间，边缘做倒钝处理，满足内饰件的安全触感要求。建模全程保持各特征参数化关联，外盾尺寸修改时，内部条纹、字母与纹章元素可按比例同步更新，方便衍生不同规格的前后车标、轮毂盖及纪念徽章。曲面处理上，所有浮雕凸起均采用平缓拔模角度，最小圆角控制在0.2毫米以上，既满足铣削加工的刀具可达性，也适用于模具量产时的脱模要求。配色分区在模型中以独立曲面或实体分割体现，可直接输出给工艺部门作为电镀、喷漆、镭雕或珐琅填充的依据。整体结构在保证标识辨识度的前提下，兼顾了装饰件的装配可靠性、加工工艺性与多场景适配能力。
