注塑模具带法兰阶梯型芯镶件结构

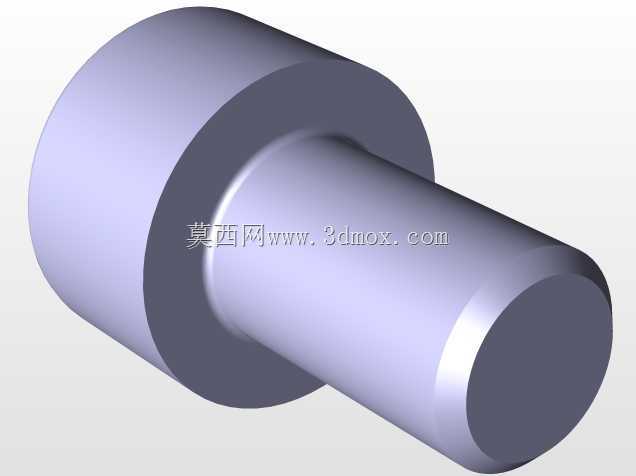

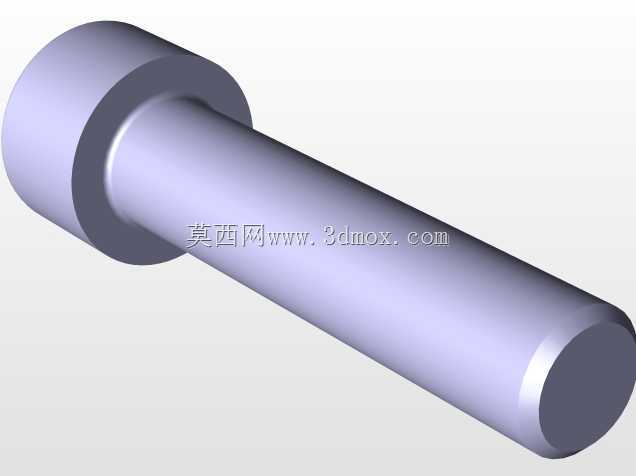

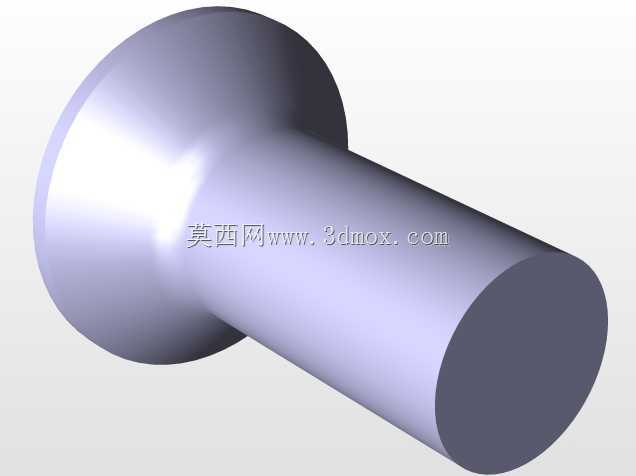

　　该零件呈现为带法兰盘的阶梯轴式结构，常见于注塑模具内部作为型芯、镶套或定位衬套使用。大直径圆盘位于一端，形成明显的轴向限位面；小直径圆柱段向另一侧延伸，构成成型或导向工作部分。两段同轴过渡，外圆连续，结构简洁，适合在多板模、嵌件模或需要局部更换成型件的模具中布置。从实际装配角度看，法兰端面可承担轴向压紧与定位功能，防止镶件在注射压力作用下沿进料方向窜动；圆柱段则伸入型腔或对应孔位，参与塑件内壁、柱位或孔特征的成型。若作为型芯，其外圆表面直接决定塑件局部尺寸与脱模方向，因此在建模时需保证轴线平直、台阶圆角合理，并根据塑料收缩率预留成型尺寸。若作为衬套，它还可为顶杆、回程杆或小型滑动件提供耐磨导向边界。设计这类零件时，

　　通常先确定成型段直径和有效配合长度，再依据模板厚度、压板空间和冷却路线确定法兰直径与厚度。法兰外缘需避开冷却水道、螺钉和顶出机构，装配后应保证端面贴合无悬空。圆柱与模板孔之间可采用H7/m6或H7/k6一类过渡配合，工作段根据脱模需要设置拔模斜度，表面抛光方向应与开模方向一致。端部锐边一般倒小圆角，以减少装配划伤和应力集中。对于需要经常更换的易损部位，分体镶件结构能够降低整体维修成本；拆卸时从法兰侧施力即可将其退出，不必大面积拆解模板。三维建模中应重点控制同轴度、端面垂直度和台阶过渡尺寸，这些公差会直接影响塑件壁厚均匀性与飞边控制。模型还可用于干涉检查，确认其与周围冷却通道、紧固螺钉、分流道和顶出系统之间留有足够安全距离。
