立式倒装结构注塑模具三维结构设计

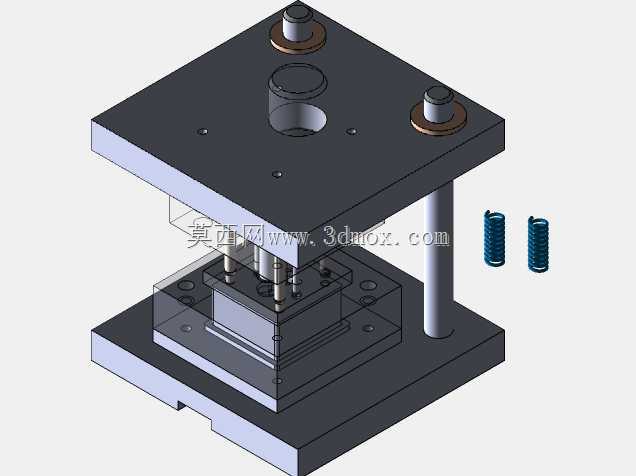

　　这套模架采用立式倒装布局设计，日常应用于小尺寸平板类塑胶件的注射成型工序，适配卧式注塑机的安装接口，可直接固定在设备动定模安装板上完成生产对接。从结构逻辑来看，设计时优先考虑了成型过程的开模行程控制，上下模座之间采用单侧导柱搭配导套的导向形式，导柱表面做了硬化处理，合模时可承受侧向偏移力，避免型腔错位导致的塑件飞边缺陷。上模座集成了浇口套安装位，主流道直接贯穿上模垫板对接型腔，省去了冗长的流道废料，针对外观要求不高的小型结构件，可减少后续浇口修剪的工序耗时。

　　模架的复位结构采用外置矩形螺旋弹簧，布置在导柱相邻位置，开模时弹簧提供初始顶出动力，带动推件板完成塑件与型芯的分离，弹簧的预压量在装配时可通过垫片调整，避免复位不到位导致的合模碰伤问题。下模部分采用分层堆叠结构，从下到上依次为下模座、型芯垫板、型芯固定板、推件板，各板件之间通过内六角螺钉锁紧，定位销做精确定位，保证反复开合模后的位置精度不会出现偏移。

　　从安装边界来看，上下模座的安装孔位按照通用小型注塑机的拉杆间距设计，模架整体闭合高度适配常规100吨级以下注塑机的最小模厚要求，开模行程预留了足够的取件空间，操作人员可直接从模架侧面取出成型后的塑件，不需要额外增设机械手取件的避让空间。型腔部分采用镶拼式结构，型芯和型腔块都设计了独立的固定台阶，后续更换不同塑件的成型镶件时，不需要拆解整个模架，只需要松开对应位置的锁紧螺钉即可完成镶件更换，大幅缩短换模调试的时间。

　　设计过程中对各板件的受力做了简化校核，上模座在注射压力作用下的变形量控制在允许范围内，避免长期生产出现模座凹陷导致的合模不严问题。导套与上模座的配合采用过盈压装，导柱与下模座的配合增加了防转销结构，避免长期往复运动导致导柱转动磨损。冷却水道的预留位置布置在型腔镶件周边，可根据成型材料的工艺要求直接钻孔接入冷却水，不需要额外改造模架主体结构。整套模架的零件都采用标准化设计，模座、导柱、弹簧、螺钉都可直接采购标准件，只需要针对具体塑件加工型腔型芯部分，可大幅缩短模具制造周期，降低小批量塑件生产的模具投入成本。
