传感器配套塑料注塑模具结构设计

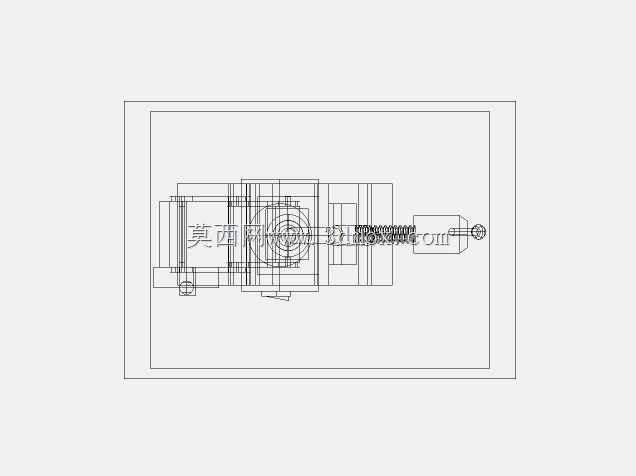

　　这套结构围绕小型传感器类塑件的批量注塑成型展开，核心要解决的是薄壁异形件在充模、保压和顶出过程中的尺寸稳定性问题。从剖视图能看到，模具采用了典型的多板组合布局，型腔与型芯分别承担塑件外轮廓和内部腔体的成型，分型面位置选在塑件最大轮廓边界处，既便于开模时塑件留动模侧，也能减少飞边对外观面的影响。浇注系统沿塑件进料需求布置，流道截面与浇口尺寸需要匹配塑料熔体的流动距离，避免局部充填不足或剪切过热；冷却回路贴近成型区域，通过均衡的热交换缩短成型周期，同时控制翘曲变形。顶出部分结合弹簧、推杆和导向件完成动作，弹簧提供复位与辅助顶出的力，推杆布置在塑件刚性较好且不影响外观的位置，防止顶白或顶穿。导向定位结构保证动定模合模时的重复精度，

　　对传感器这类装配尺寸要求较高的塑件尤为关键。实际应用中，这类模具通常安装在对应规格的注塑机上，用于生产检测设备、自动化装置或仪器仪表中的塑料壳体、支架与包覆件。设计时需要先核对塑件的壁厚变化、拔模斜度、加强筋和柱位，再反推型腔数量、模架尺寸和开模行程。安装边界方面，要保证模具总厚、定位圈、浇口套和顶出孔位与设备参数匹配，侧面滑块或斜顶结构还要预留足够的抽芯空间，避免与机床拉杆、安全门发生干涉。整体结构把成型、浇注、冷却、排气和脱模整合在有限模体内，各系统相互约束：浇口位置影响熔接痕，冷却温差影响收缩，顶出布局影响变形，导向精度影响批件一致性。建模时需要按装配关系分层处理，区分标准件与定制加工件，重点检查运动件在极限位置是否干涉、密封位置是否可靠、冷却通道是否穿越推杆或螺纹孔。对于传感器塑件，细小孔位和卡扣往往是模具失效的高发区，镶件拆分既要考虑加工可达性，也要兼顾排气与后期维护。
